引言：傳統配電系統存在諸多安全隱患，如過載、短路、漏電等，容易引發電氣火災、人員觸電等事故，給人們的生命和財產安全帶來嚴重威脅。據統計，電氣火災在各類火災事故中占比相當高，而智能安全配電裝置能夠實時監測和分析配電系統的運行狀態，及時發現并處理潛在的安全隱患，有效降低電氣安全事故的發生率。

1.什么是智能安全配電裝置？

智能安全配電裝置是一種融合了先進的傳感器技術、通信技術、自動控制技術和電力電子技術等，對配電系統進行智能化監測、控制和保護的設備。其功能特點如下：

實時監測：能實時監測配電系統的各項運行參數，如電壓、電流、功率、功率因數、頻率等，還能監測線路的溫度、漏電電流等安全相關參數。通過對這些參數的實時監測，及時掌握配電系統的運行狀態。

故障診斷與預警：基于監測數據，運用智能算法對配電系統的運行狀況進行分析評估，能快速準確地診斷出各種故障，如過載、短路、漏電、過壓、欠壓等，并在故障發生前進行預警，提醒運維人員及時采取措施，避免事故的發生。

自動保護與控制：當檢測到故障時，能自動快速切斷故障電路，防止故障擴大，同時具備自動重合閘功能，在故障排除后可自動恢復供電。還能根據預設的策略對配電系統進行智能控制，如根據負荷情況自動調整變壓器分接頭，實現電壓的穩定調節。

電能質量*化：可以對配電系統中的諧波、電壓波動和閃變等電能質量問題進行監測和治理，通過安裝濾波器、動態無功補償裝置等設備，提高電能質量，保證電氣設備的正常運行。

通信與遠程監控：具備通信功能，可通過有線或無線方式與上位機監控系統進行通信，實現遠程監控和管理。運維人員可以通過手機、電腦等終端隨時隨地查看配電系統的運行參數和故障信息，遠程控制配電裝置的開關狀態，提高運維效率。

2.主要組成部分

智能監控單元：是裝置的核心部分，負責采集、處理和分析各種監測數據，實現故障診斷、預警和控制決策等功能。它通常由微處理器、數據采集模塊、通信模塊、存儲模塊等組成。

保護執行單元：根據智能監控單元的指令，對配電系統進行保護和控制。包括斷路器、接觸器、繼電器等開關設備，以及與之配套的驅動電路和控制邏輯電路。

傳感器單元：用于采集配電系統的各種物理量，如電壓傳感器、電流傳感器、溫度傳感器、漏電傳感器等。這些傳感器將采集到的模擬信號轉換為數字信號，傳輸給智能監控單元進行處理。

電源單元：為智能安全配電裝置提供穩定的電源，確保其在各種工況下能夠正常工作。通常采用開關電源技術，具有效率高、高可靠性和寬輸入電壓范圍等特點。

3.安科瑞AISD系列智能安全配電裝置

安科瑞智能安全配電裝置適用于學校、加油站是安科瑞專為低壓配電側開發的一 款智能安全配電產品，本產品主要針對低壓配電系統人身觸電、線路老化、短 路、漏電等原因引起電氣安全問題而設計。

3.1功能特點

提高供電連續性。裝置負載側電網發生單相接地故障時，電網可持續供電，裝置報警，但不會切斷電 源，不影響用電設備繼續運行。

提高供電安全性。裝置輸出側負載線路發生單相接地故障時，接地點不會產生火花，防止電氣火災事 故發生。

保障人身安全。裝置限制了負載側電網的漏電流，人體誤觸碰到單根供電線路時，能對人體進行保護， 不會造成觸電事故。

監測報警功能。后端輸出線路發生過載、過欠壓、*緣，以及裝置內部超溫故障時，裝置發出聲光報 警信號。

電參量測量與顯示。裝置能實時測量輸出線路的電流、電壓、功率、電能、裝置溫度和輸出線路對地 *緣電阻值，并在觸摸屏上實時顯示。

事件記錄。裝置可存儲 20 條事件記錄，可供用戶查詢。

通訊功能。裝置配有 1 路 RS485 通訊，采用標準 Modbus-RTU 協議。也可選配無線通訊功能，通過有 線組網或無線方式將數據發送到云平臺，用戶可以使用瀏覽器、手機 APP 或微信眾號對裝置的遠程監 測和控制。

具有應急市電切換、浪涌保護及緊急按鈕斷電功能。

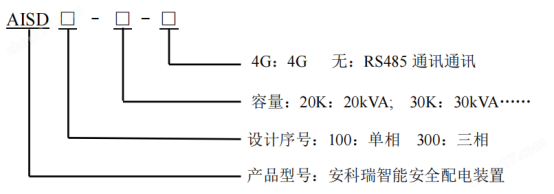

3.2型號說明

注：裝置面板顯示基礎型號，具體型號詳見產品外殼接線圖

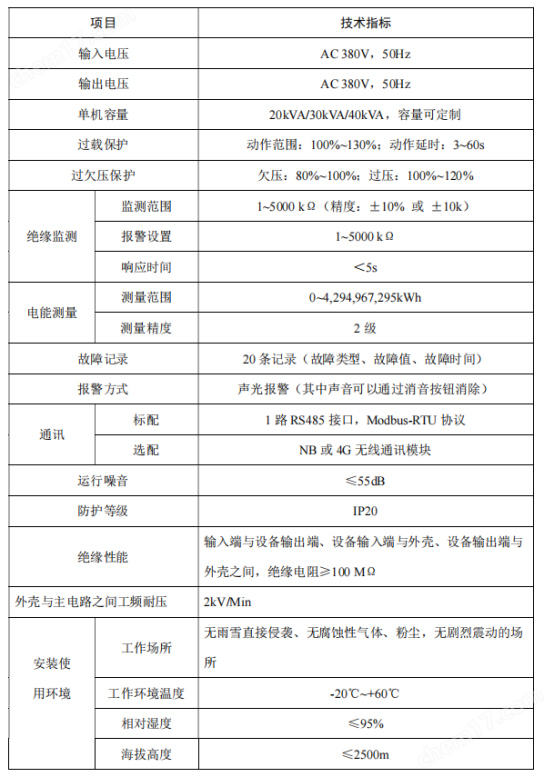

3.3技術指標

　　注：具體容量選型時請咨詢相關工程師

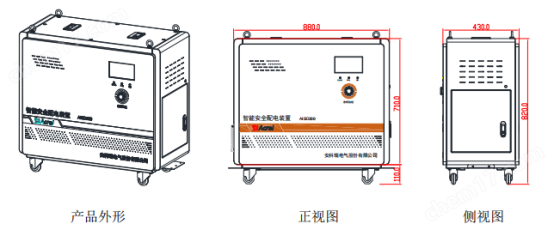

3.4外形及尺寸

AISD100 系列單相智能安全配電裝置 20kVA~40kVA 容量的產品共用一種箱體，其外形與安裝尺寸如 下圖所示：（單位：mm）。

3.5安裝方法

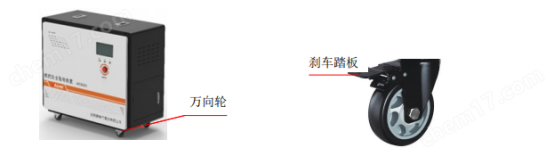

安科瑞智能安全配電裝置適用于學校、加油站采用落地安裝，安裝時，將智能安全配電裝置放置在水平的地面 上，確定四個萬向輪均勻支撐受力后，將萬向輪的剎車踏板踩下，確保輪子剎緊不能轉動。

3.6應用場景

工業領域：廣泛應用于工廠、礦山、冶金、化工等工業場所，用于保障工業生產設備的穩定運行，提高生產效率，降低因電氣故障導致的生產事故和經濟損失。

商業領域：在商場、寫字樓、酒店等商業建筑中，可確保電氣設備的安全運行，為商戶和顧客提供安全可靠的電力環境，同時實現對電能的精細化管理，降低能耗成本。

建筑領域：適用于各類住宅、公寓等建筑，能夠提高居民用電的安全性和可靠性，防止電氣火災和觸電事故的發生，為人們的生活提供保障。

新能源領域：在太陽能電站、風力發電場等新能源發電場所，以及充電樁等分布式能源接入場景中，可有效解決新能源發電的電能質量問題和接入安全問題，促進新能源的推廣和應用。

4.結語

當電氣安全事故頻發，傳統配電模式亟待革新，智能安全配電裝置應運而生。它是安全用電的忠實守護者，更是電力領域創新發展的踐行者。讓我們攜手共進，推廣應用這一先進技術，為構建安全、智能的電力未來貢獻力量 。
