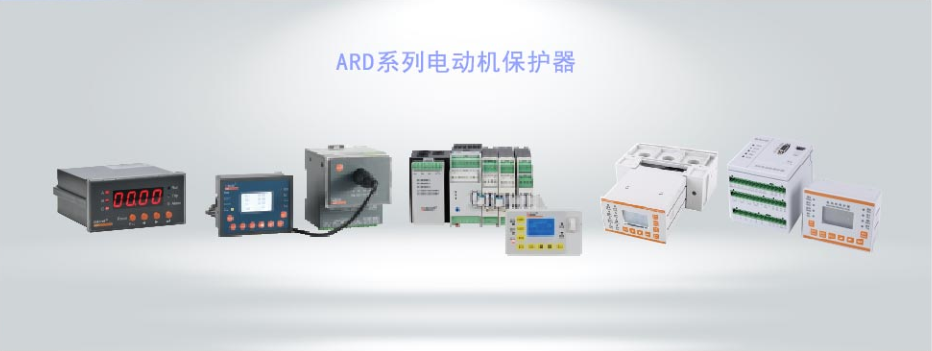

一、產品概述

      ARD系列電動機保護器集保護、測量、控制、通訊、運維于一體，其完善的保護功能確保電動機安全運行，帶有邏輯可編程功能，可以滿足多種控制方式，可選配不同通訊模塊適應現場通訊需求，可適應各種柜體的安裝。適用于煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域。

二、產品型號

   ■ ARD2(L)智能電動機保護器

   ■ ARD2F智能電動機保護器

   ■ ARD2M智能電動機保護器

   ■ ARD3智能電動機保護器

   ■ ARD3M智能電動機保護器

   ■ ARD3T智能電動機保護器

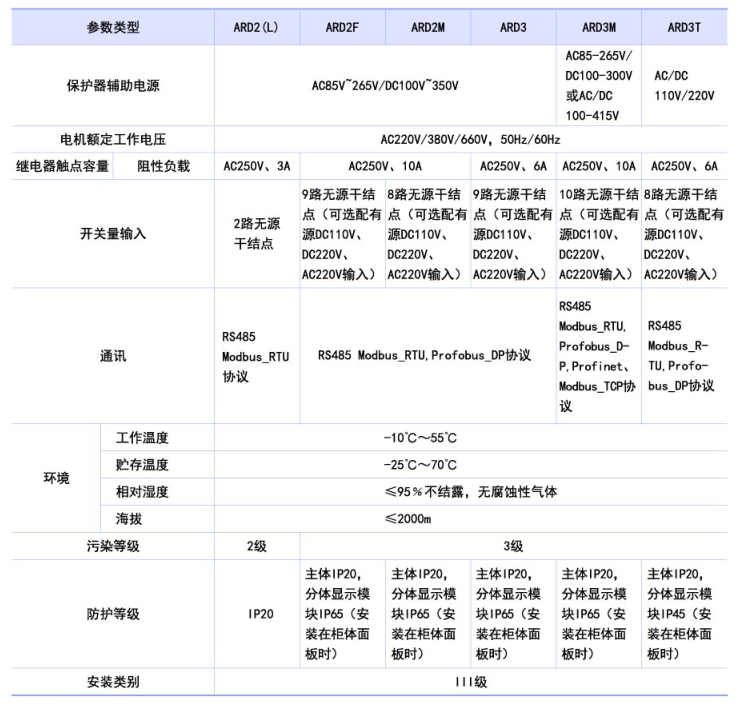

三、技術參數

四、產品特點

   ■ 輔助電源類型可選，AC220V電源模塊支持電源范圍AC85-265V/DC100-300V，AC380V電源模塊支持電源范圍AC/DC100-415V

   ■ 支持基波和全波電力參數測量(U、、P、Q、SPFFFP)，電及電流不平衡，電，電流正、負序、零序分量，〓相電壓相角，剩余電流，電壓、電流2-63次分次諧波測量，分次諧波含有率及總諧波畸變率。

   ■ 保護功能包括過載反時限、過載定時限、接地、起動超時、漏電、欠載、斷相、堵轉、阻塞、短路、溢出、不平衡(電流、電壓)、過功率欠功率、過壓、欠壓、相序、溫度、tE時間、外部故障、起動次數限制、運行時間報警、故障次數報警。

   ■ 可編程DI輸入，默認采用內置DC24V電源，也可選擇外部有源濕接點(詳見選型表格)

   ■ 可編程DO輸出，滿足直接起動，星一三角起動，自耦變壓器起動，等多種起動方式，可通過通訊總線實現主站對電動機的遙控“起/停”

   ■ 可選抗晃電功能:支持晃電立即再啟動、失壓重起動。

   ■ 支持MODBUS RTUPROFIBUS 以太網、PROFINET通訊模塊供選配。

   ■ 可選配DC4-20mA模擬量輸出接口，與DCS系統相接，可實現對現場設備的監控。

   ■ 具有故障記錄、起動記錄、停車記錄、D1變位記錄和再起動記錄等各類事件記錄，可查看多項電機運維信息，同時可記錄電機運行1-5小時運行記錄。

   ■ 顯示界面支持中/英文液晶顯示。

   ■ 支持U盤導出波形記錄與事件記錄數據，可使用EXCEL打開導出事件記錄文件。

   ■ 選配彩色液晶顯示時可加配WIFI功能，通過手機或電腦連接該WIFI查看 設置電機保護器相關數據。

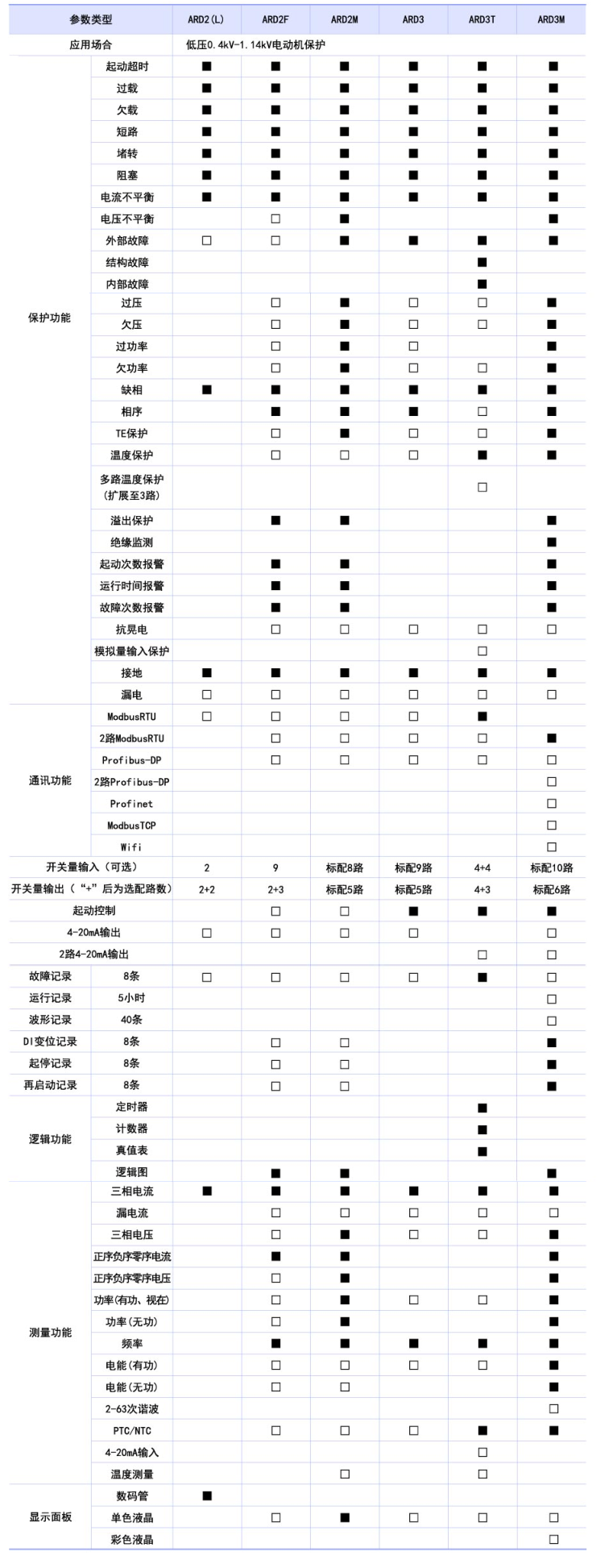

五、功能參數

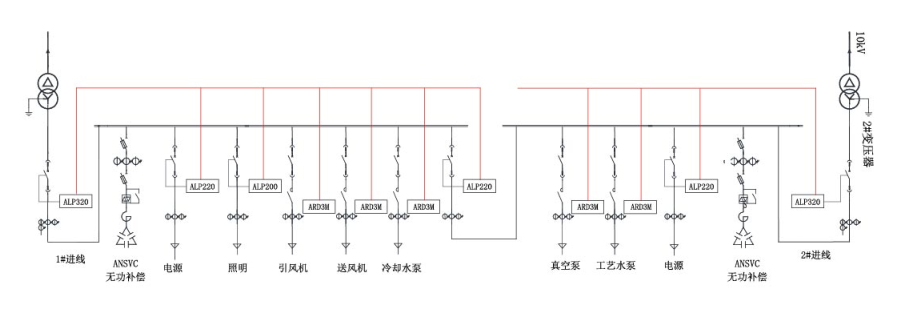

六、典型配置

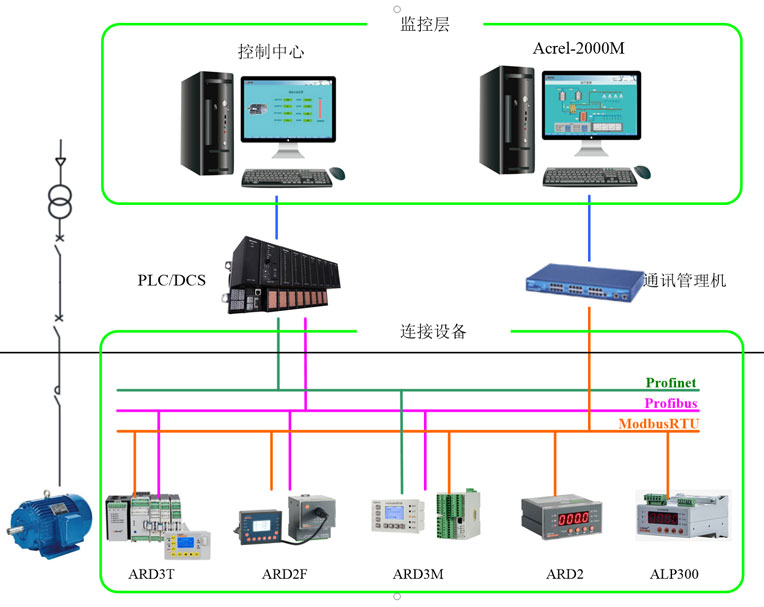

七、應用組網圖

產品選型及詳細資料，詳詢18861629037 安科瑞趙雨
