一、產品概述

      ARD2F智能電動機保護器（以下簡稱保護器）適用于額定電壓660V以下的低壓電動機回路，集保護、測量、控制、通訊、運維于一體。其完善的保護功能確保電動機安全運行，帶有邏輯可編程功能，可以滿足多種控制方式。可選配不同通訊模塊適應現場通訊需求。

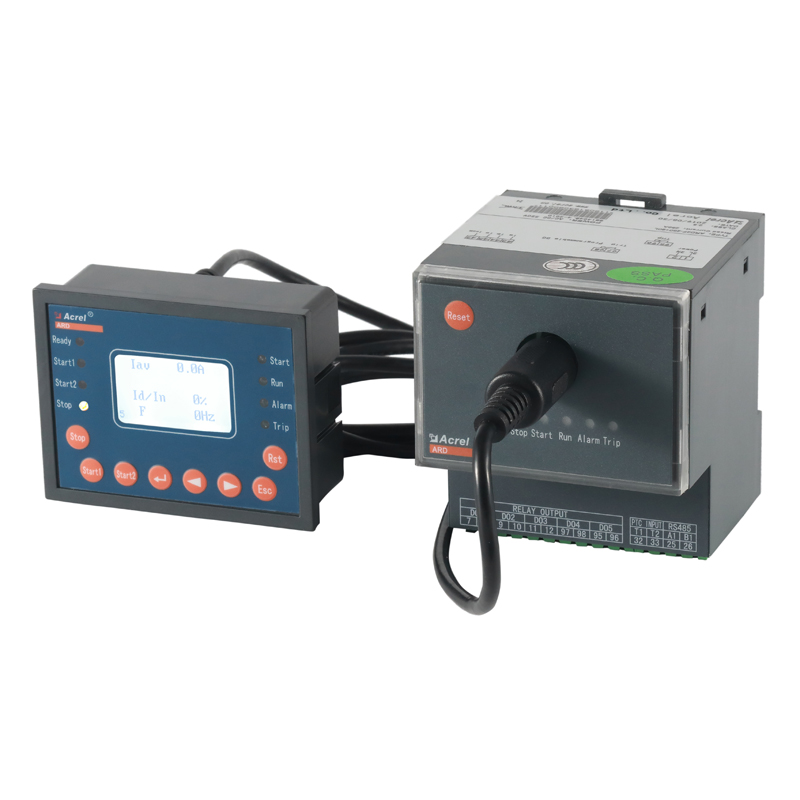

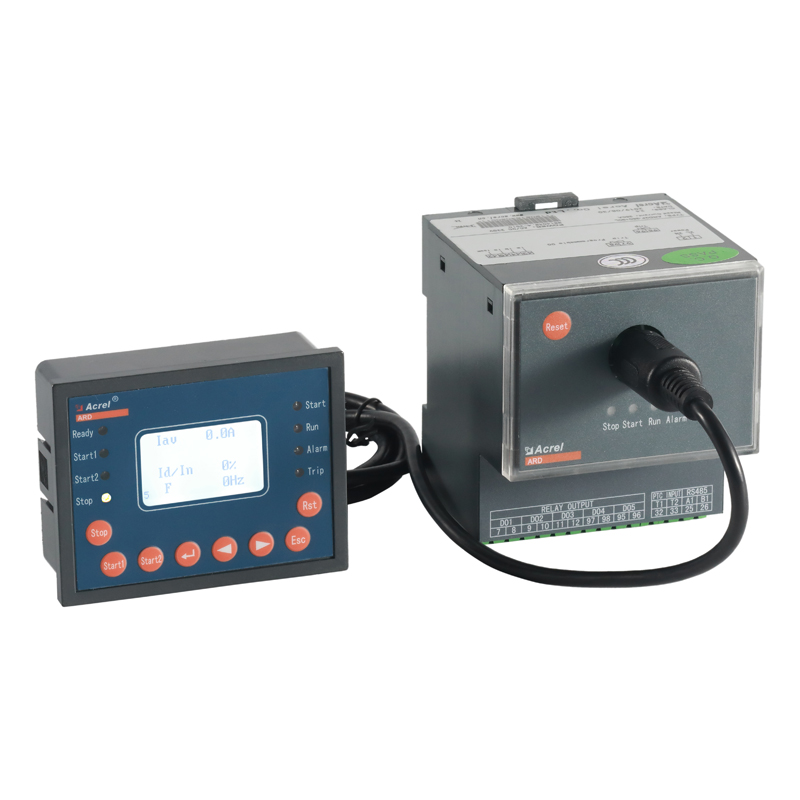

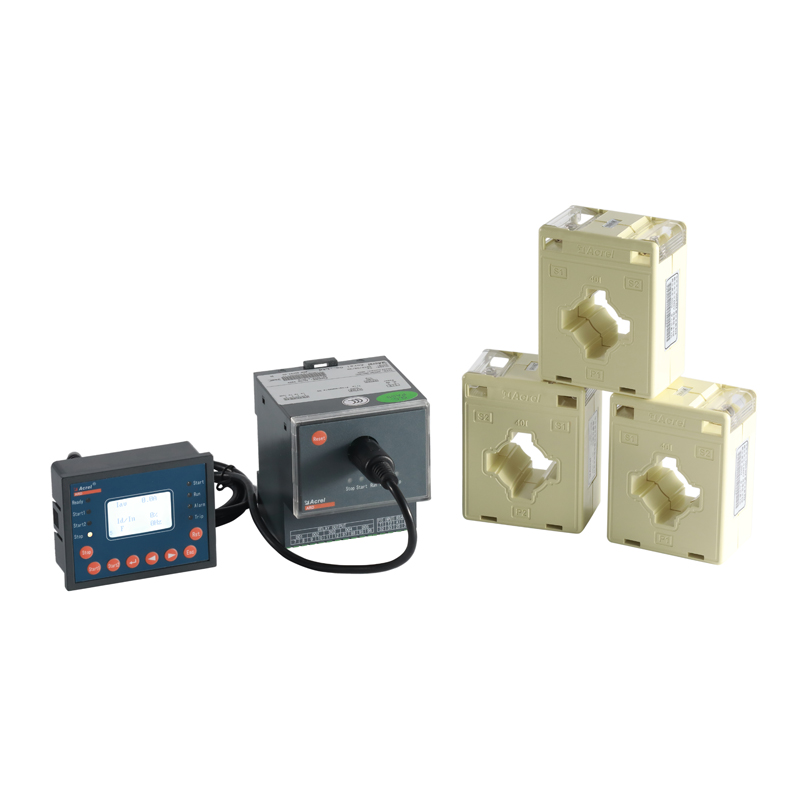

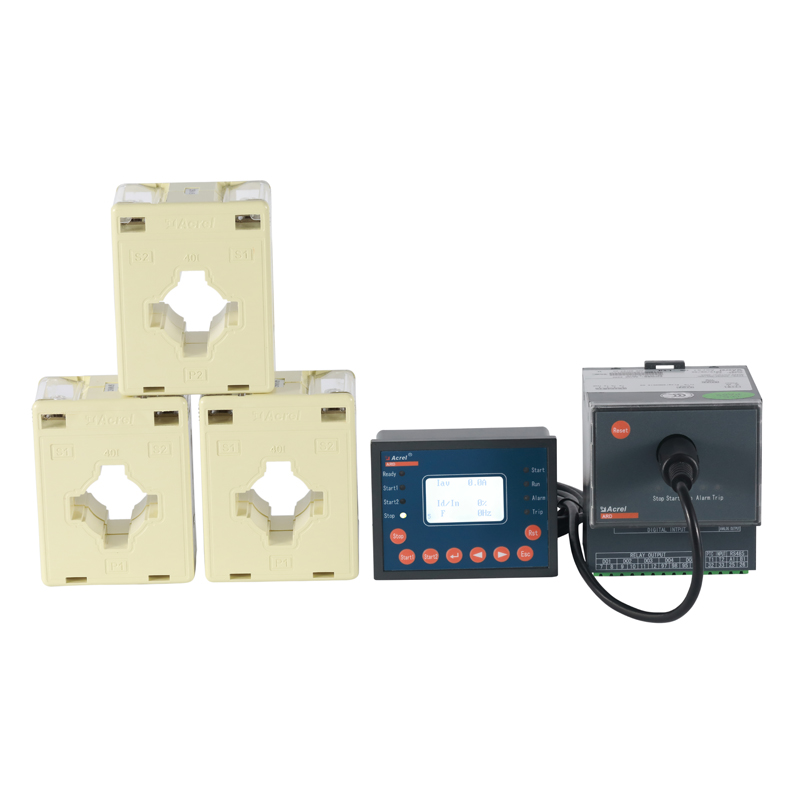

      該產品采用分體式結構，由主體、顯示單元、互感器組成，可適應各種柜體的安裝。

二、產品執行標準

——GB14048.4-2010低壓開關設備和控制設備第4-1部分：接觸器和電動機起動器機電式

接觸器和電動機起動器(含電動機保護器)；

——JBT10736-2007低壓電動機保護器。

三、產品特點

   ■ 支持基波和全波電力參數測量（U、I、P、Q、S、PF、F、EP、EQ），電流及電流不平衡度、電流正序、負序、零序分量、電壓、三相電壓相角、剩余電流。

   ■ 保護功能包括過載反時限、過載定時限、接地、起動超時、漏電、欠載、斷相、堵轉、阻塞、短路、溢出、不平衡(電流、電壓)、過功率、欠功率、過壓、欠壓、相序、溫度、tE時間、外部故障、起動次數限制、運行時間報警、故障次數報警。

   ■ 9路可編程DI輸入，默認采用內置DC24V電源，也可選擇外部有源濕接點。

   ■ 5路可編程DO輸出，滿足直接起動，星—三角起動，自耦變壓器起動，等多種起動方式，可通過通訊總線實現主站對電動機的遙控“起/停”。

   ■ 可選抗晃電功能：支持晃電立即再啟動、失壓重起動。

   ■ 可選配MODBUSRTU通訊、PROFIBUSDP通訊，支持*多2路通訊接口。

   ■ 可選配1路DC4-20mA模擬量輸出接口，與DCS系統相接，可實現對現場設備的監控。

   ■ 具有故障記錄、起動記錄、停車記錄、DI變位記錄和再起動記錄等各類事件記錄。

   ■ 顯示界面液晶顯示，支持中/英文切換。

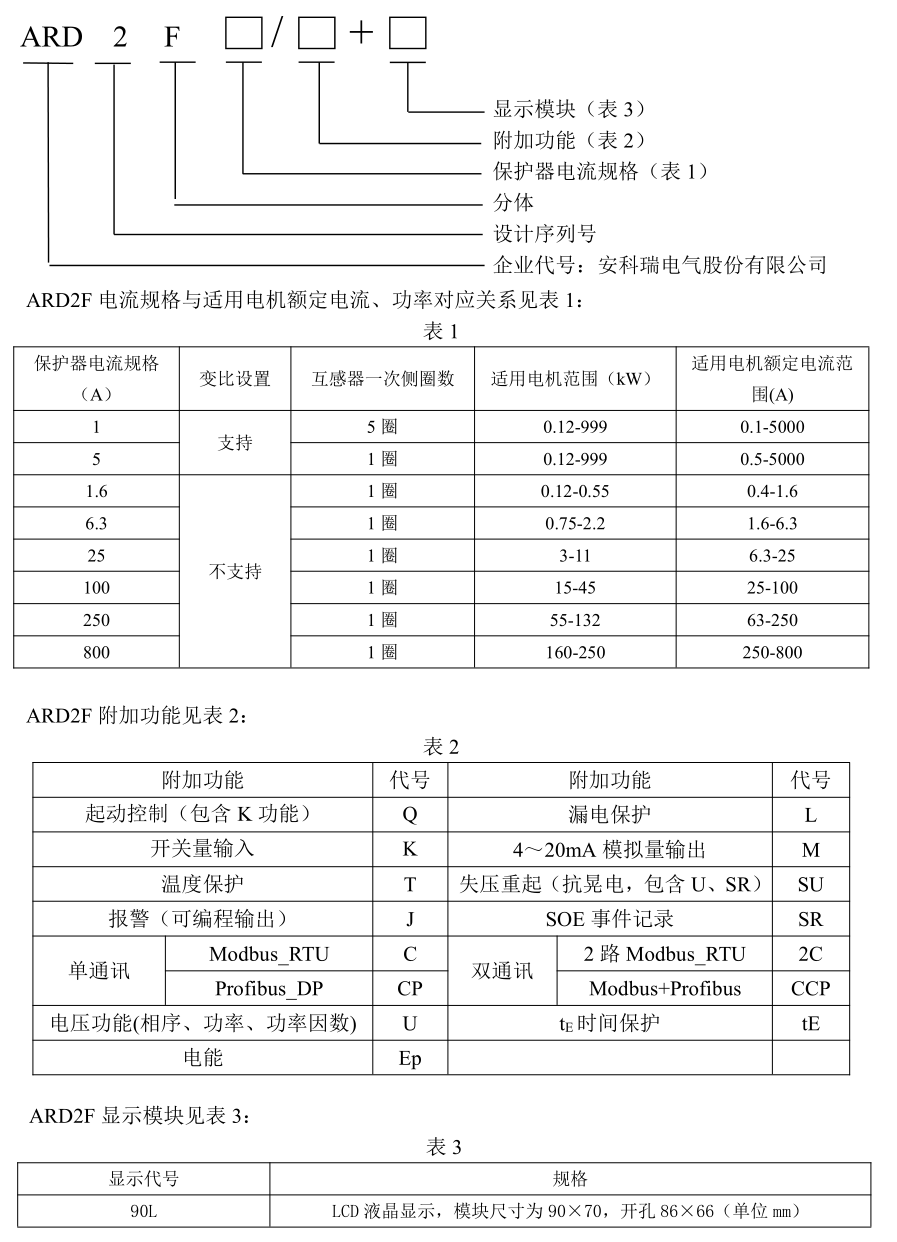

四、型號說明

   備注：

   （1）、ARD2F標配電流測量和兩路繼電器輸出DO4(97、98)、DO5（95、96）

   （2）、帶有起動控制時，保護器*多提供2個起動繼電器用于順序控制外部2個接觸器的閉合/斷開，從而實現電動機的不同起動方式（如Y-?轉換起動、正反轉控制，自耦降壓起動等）

   （3）、附加功能選配SU時必須同時選配Q，失壓重起(抗晃電)是需要起動控制功能配合實現的。附加功能SU包括U（電壓）、SR（故障記錄）功能

   （4）、100A及以下電流規格使用統一一款電流互感器，互感器自配1m左右的二次線，如需特殊線長可同廠家聯系。250A、800A電流規格使用另外兩種互感器，這兩款互感器不帶二次線。互感器外觀尺寸詳見“外形尺寸及安裝”部分

   （5）、標配顯示連接線是長度為1.5m的網線，有3米和5米規格可供另外選配，可下單備注相應線長，不備注時按默認長度。

   （6）、不需要顯示模塊的客戶，一批可選配數個顯示模塊用作現場調試與參數設置，或使用廠家提供的配置軟件，通過電腦軟件配置參數。

   （7）、溫度測量支持傳感器類型為PTC或者NTC。

   （8）、選配漏電功能（L）后，每臺保護器自配一只漏電互感器，漏電互感器尺寸詳見“外形尺寸及安裝”部分。漏電互感器標配2m±10cm二次線，如需其它長度可同廠家聯系。

五、技術指標

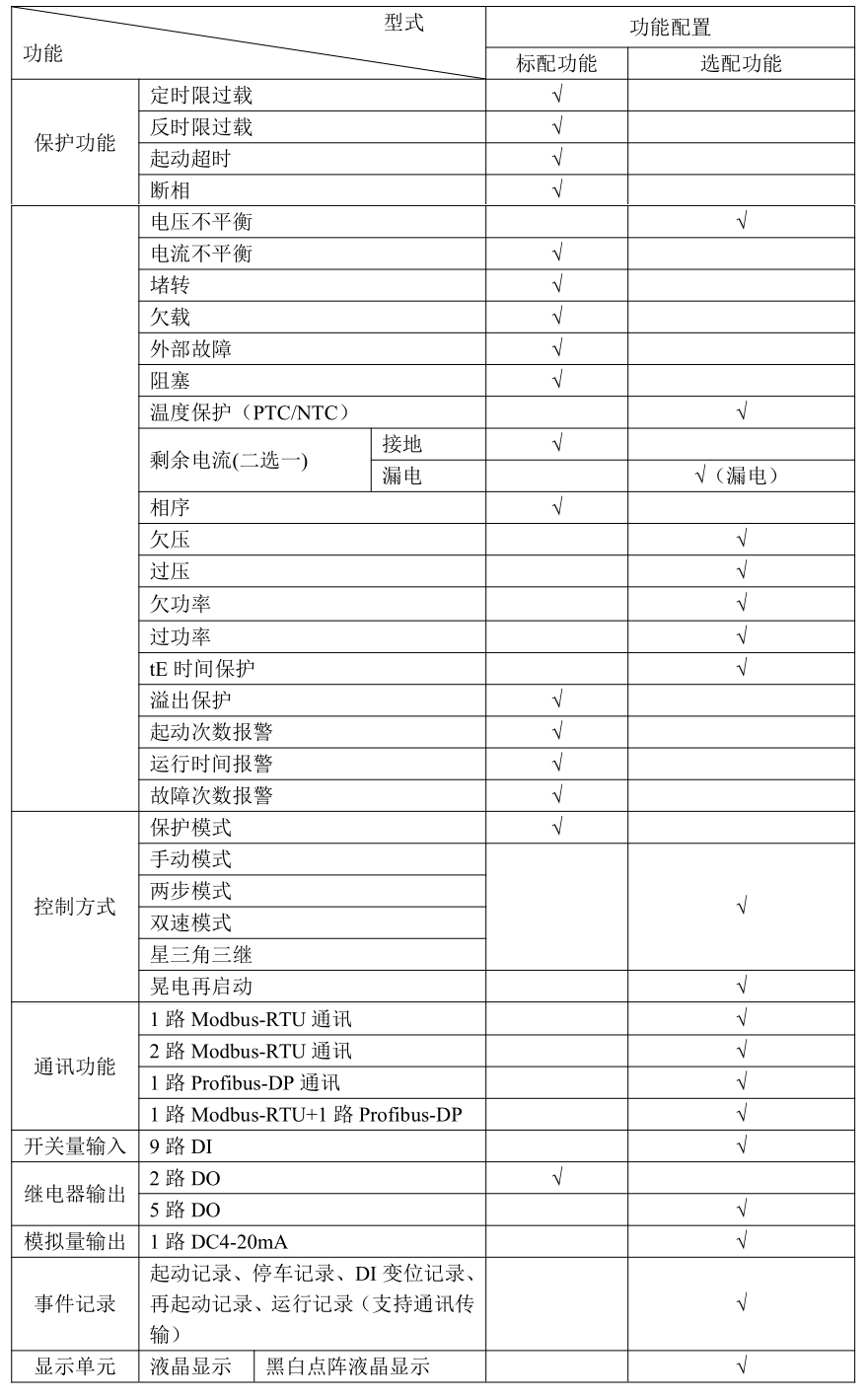

六、功能配置

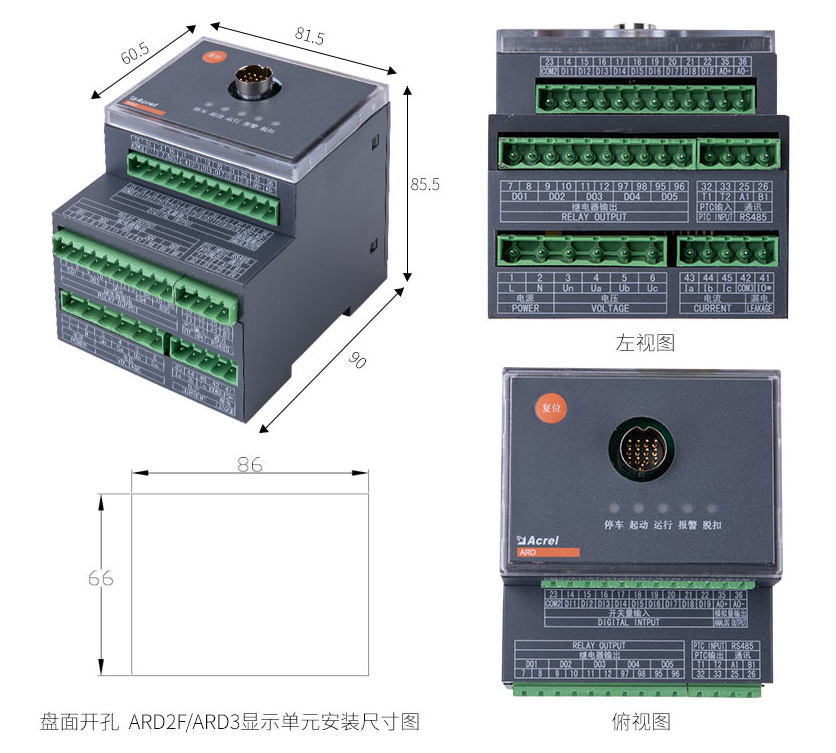

七、外觀尺寸

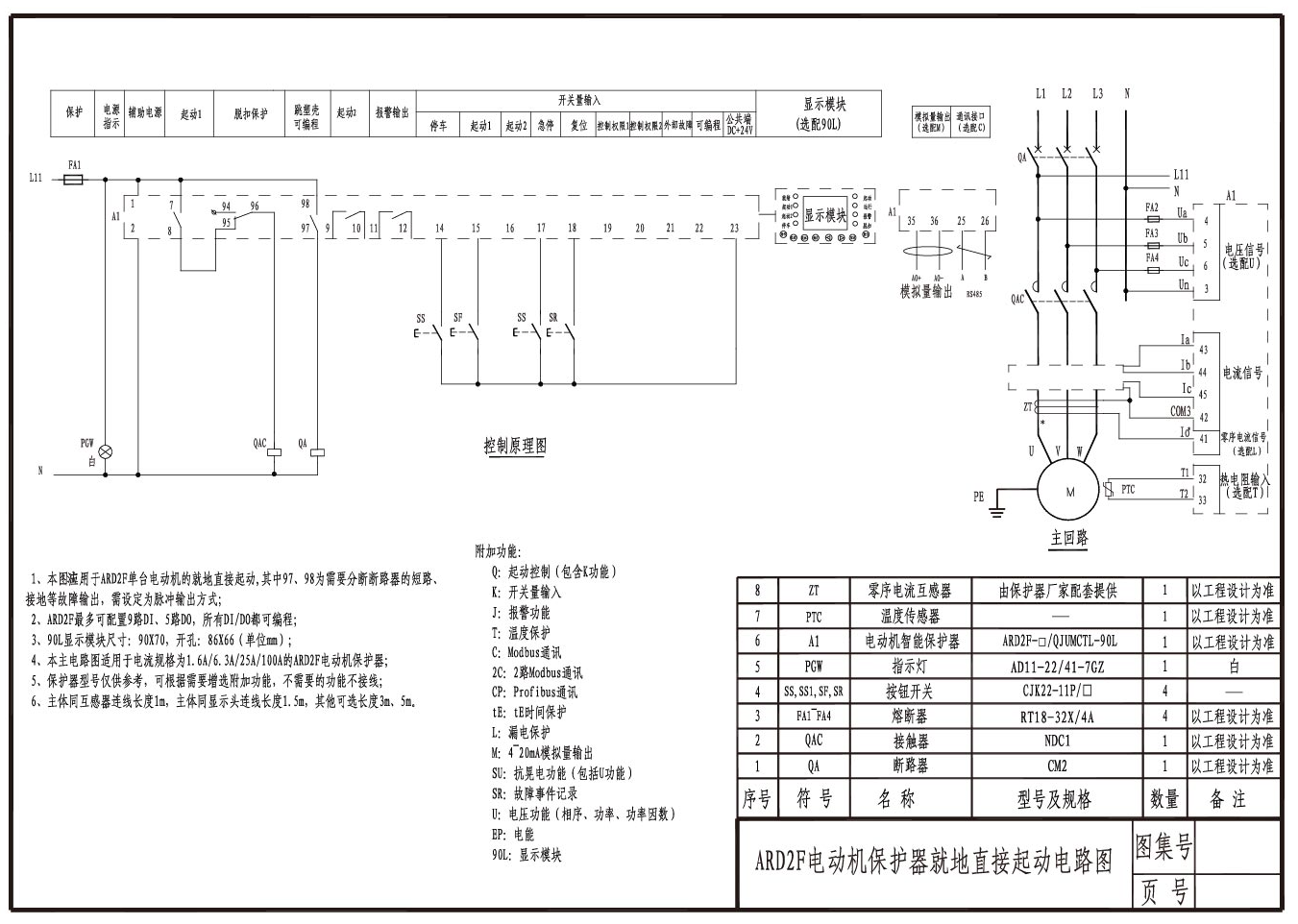

八、典型配置方案
