一、產品概述

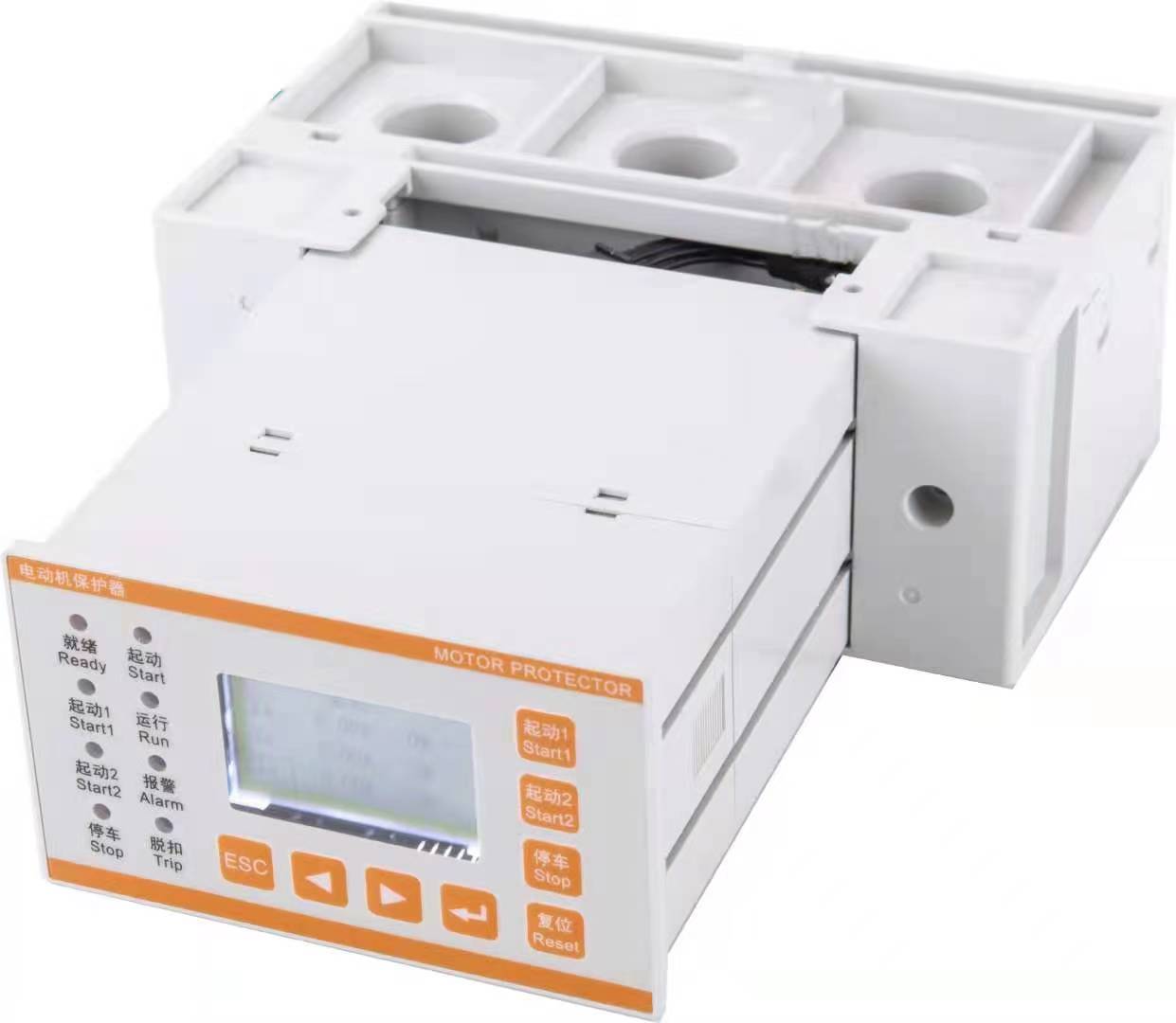

      ARD2M電動機保護器（以下簡稱保護器）適用于額定電壓380V以下的低壓電動機回路，集保護、測量、控制、通訊、運維于一體。其完善的保護功能確保電動機安全運行，帶有邏輯可編程功能，可以滿足多種控制方式。

      該產品有一體式和分體式兩種結構選擇，由主體、互感器組成，可適應各種柜體的安裝。

      產品執行標準：

      ——GB/T14048.4-2020低壓開關設備和控制設備第4-1部分：接觸器和電動機起動器機電式接觸器和電動機起動器(含電動機保護器)；

      ——JBT 10736-2007低壓電動機保護器。

二、產品特點

   ■ 支持電力參數測量（U、I、P、Q、S、PF、F、EP、EQ），電流及電流不平衡度、電流正序、負序、零序分量、電壓、三相電壓相角、剩余電流。

   ■ 保護功能包括過載反時限、過載定時限、接地、起動超時、漏電、欠載、斷相、堵轉、阻塞、短路、溢出、不平衡(電流、電壓)、過功率、欠功率、過壓、欠壓、相序、溫度、tE時間、外部故障、起動次數限制、運行時間報警、故障次數報警。

   ■ 8路可編程DI輸入，默認采用內置DC24V電源，也可選擇外部有源濕接點。

   ■ 5路可編程DO輸出，滿足直接起動，星—三角起動，自耦變壓器起動，等多種起動方式，可通過通訊總線實現主站對電動機的遙控“起/停”。

   ■ 可選抗晃電功能：支持晃電立即再啟動、失壓重起動。

   ■ 標配MODBUS_RTU通訊，可選配PROFIBUS DP通訊，支持*多2路通訊接口。

   ■ 可選配1路4-20mA模擬量輸出接口，與DCS系統相接，可實現對現場設備的監控。

   ■ 具有故障記錄、起動記錄、停車記錄、DI變位記錄和再起動記錄等各類事件記錄。

   ■ 顯示界面液晶顯示，支持中/英文切換。

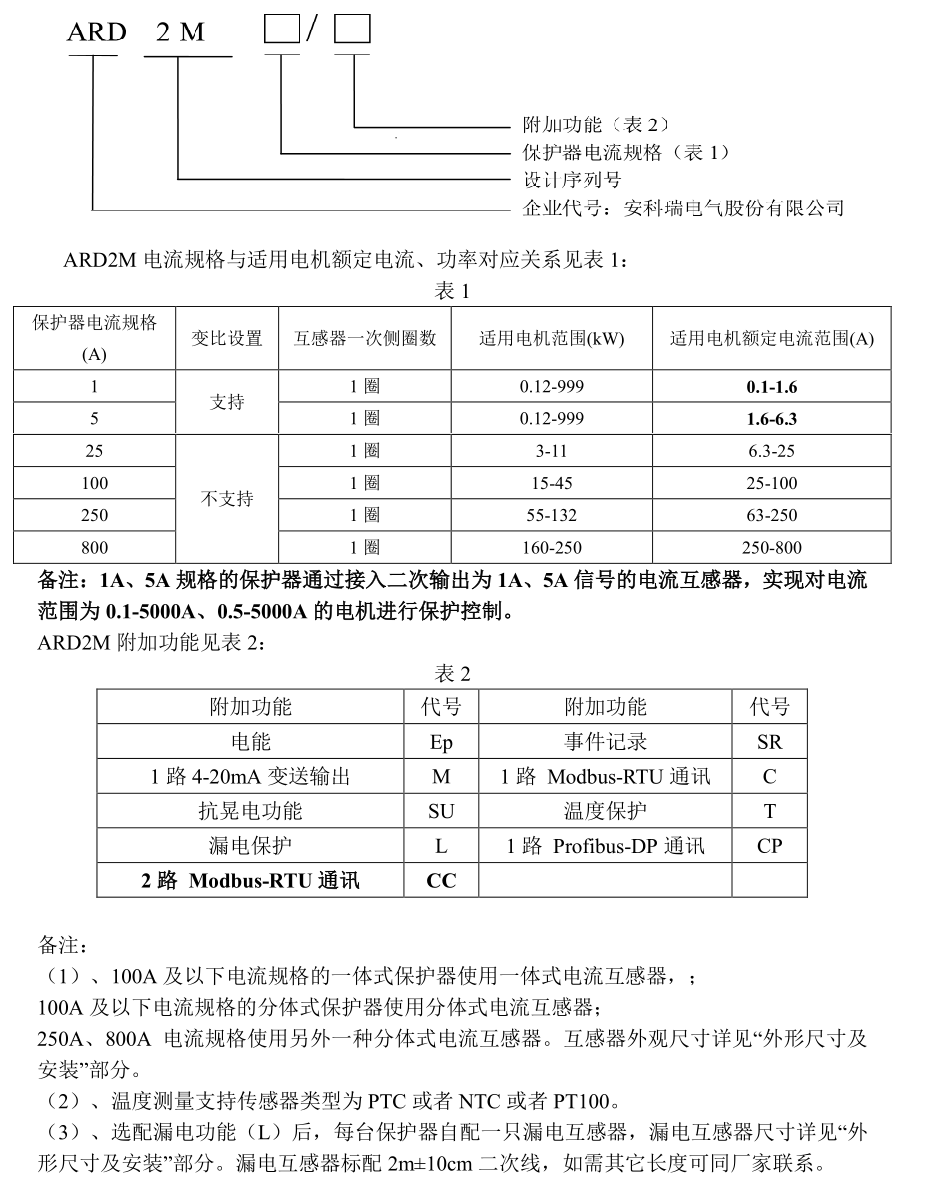

三、型號說明

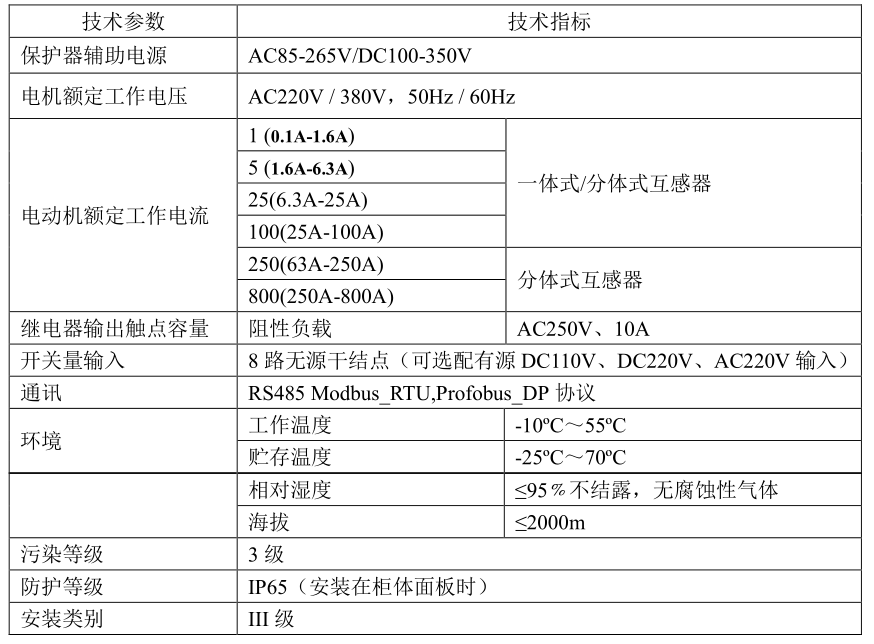

四、技術參數

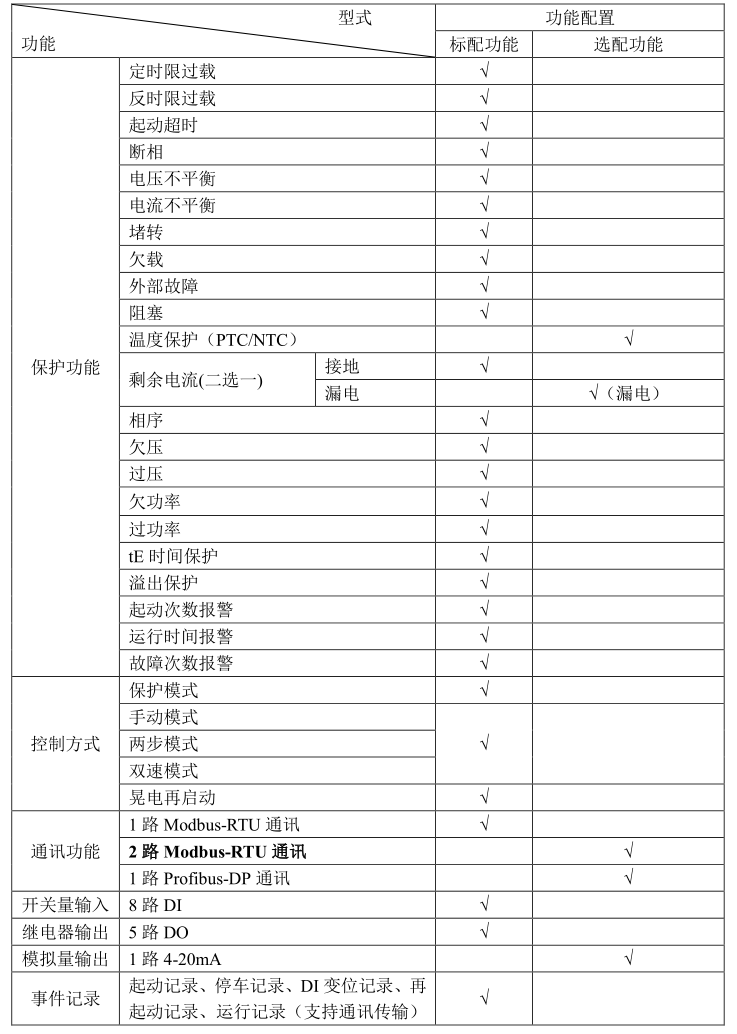

五、功能配置

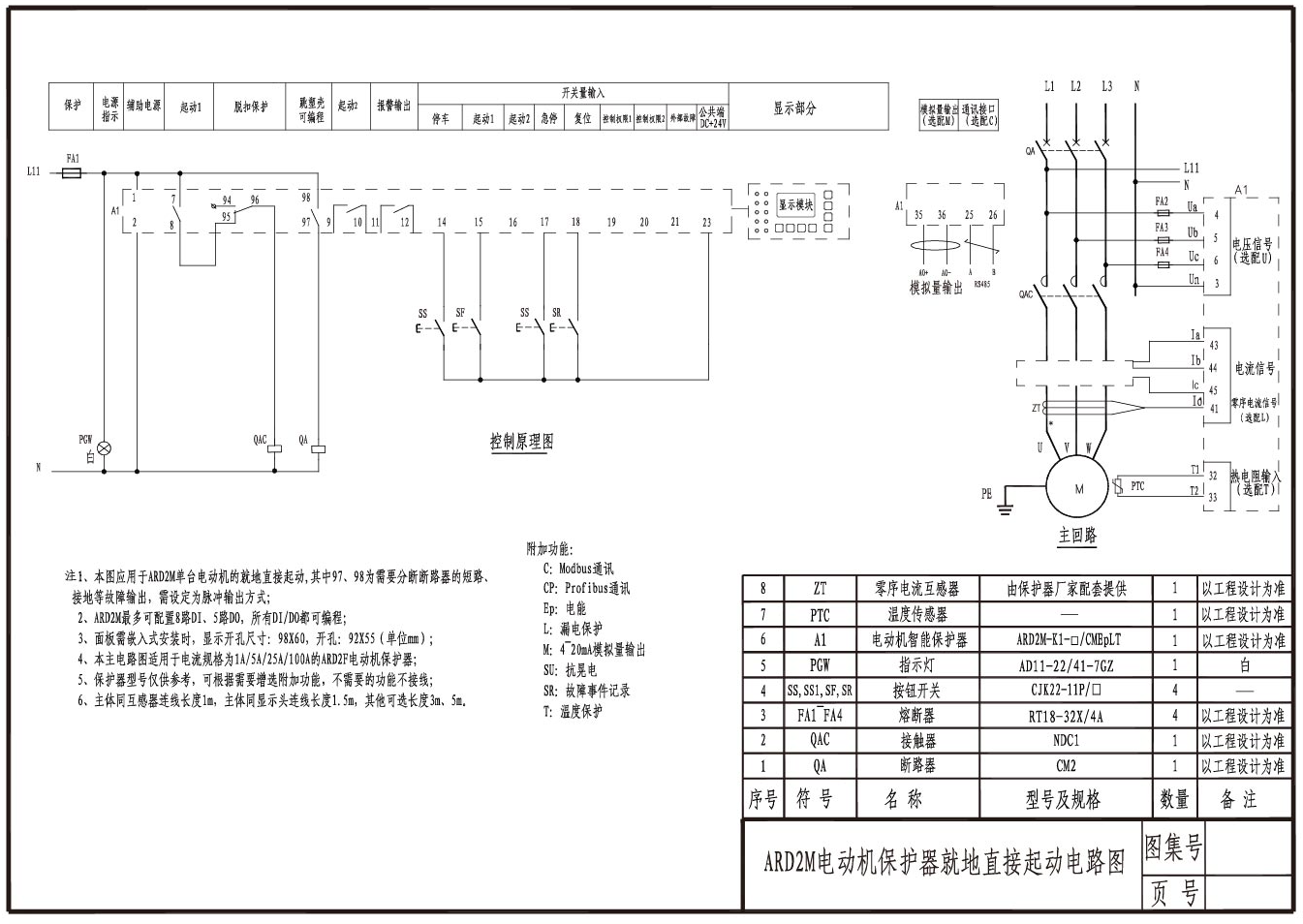

六、典型應用方案
