1 概述

交流接觸器作為電動機回路重要的控制元件，在工業生產中承擔了重要的作用。雷擊、 短路重合閘、電網故障、大功率設備啟動等原因引起的電壓跌落（晃電）現象嚴重影響接觸 器的正常工作，并引起相關聯鎖設備停機，給企業造成巨大的經濟損失。

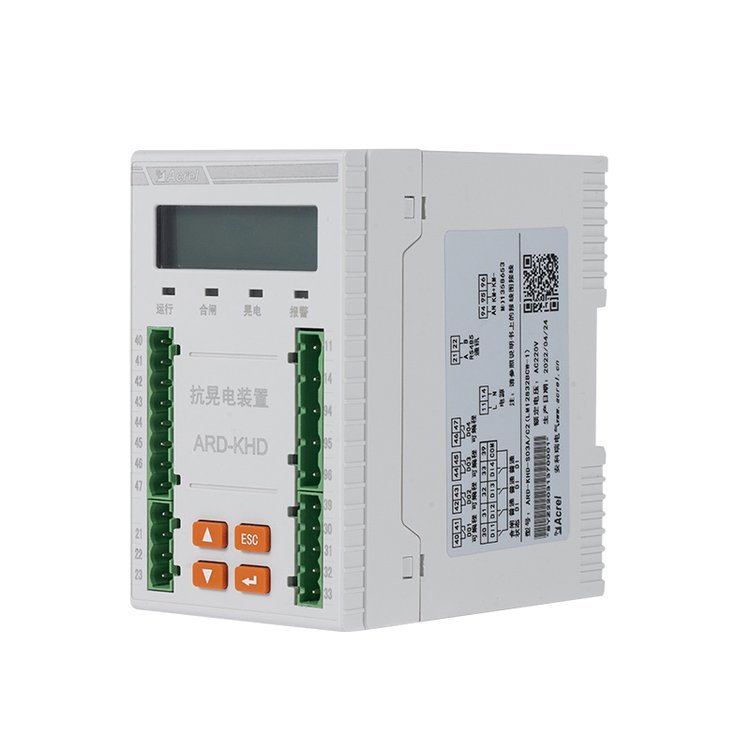

安科瑞 ARD-KHD-S03 系列抗晃電裝置，具備 “晃電保持+晃電再起動”功能，能夠 抵御接觸器控制回路晃電引起的接觸器釋放（不包括直流接觸器或帶節能功能的接觸器）， 也可以針對變頻、軟起回路實現再啟動，保障設備的連續性運行，為企業**生產保駕護航。

2 產品特點

■ 晃電保持和晃電再起動相結合，接線方便，能有效抵御電壓跌落引起的接觸器釋放 ■ 抗晃電可編程設置，滿足不同客戶需求

■ 4 路可編程 DI 輸入，采用內置 DC24V 電源；4 路可編程無源 DO 輸出

■ 可選配 1 路 MODBUS_RTU 通訊

■ 可選配記錄晃電事件、開關量事件、接觸器事件、裝置事件、上電事件、暫升暫降事件， 各類事件各 16 條，方便用戶維護管理

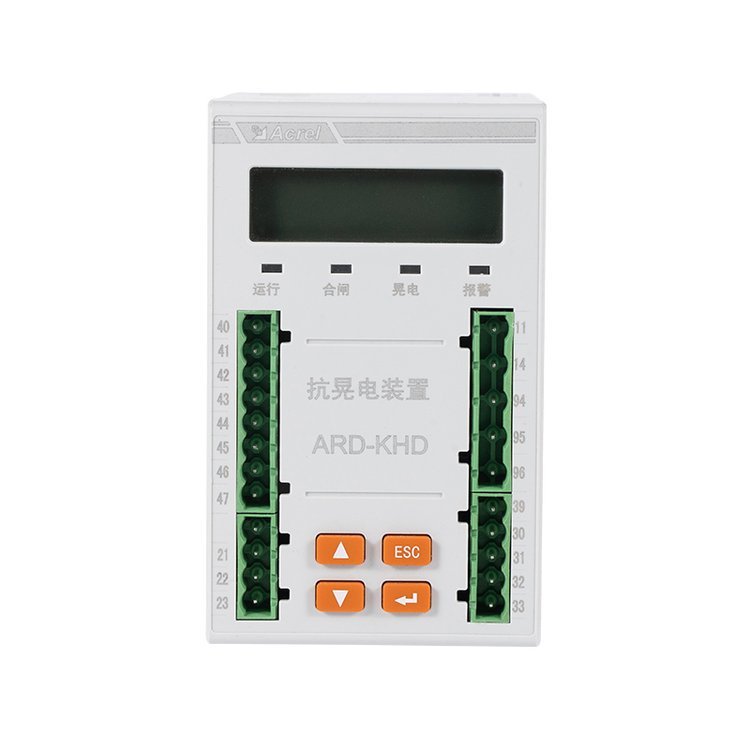

■ 主體標配液晶顯示，同時選配外置嵌入式安裝顯示單元

■ 外置顯示單元支持 U 盤程序升*

3 型號說明

注：

1、本產品用于帶節能功能的接觸器時可實現晃電再啟動功能；

2、用于變頻、軟起回路時，不用選擇接觸器電流規格。

4 技術參數

4.1 技術指標

裝置輔助電源：S03A:AC220V±20%，S03B:AC380V±20%

接觸器額定工作電壓：AC220V / 380V

繼電器輸出觸點容量：阻性負載AC250V、10A

開關量輸入：4 路無源干結點，內置 DC24V 電源

通訊：支持 1 路 MODBUS RTU 通訊

環境：工作溫度-10oC～55oC；貯存溫度-25oC～70oC；相對濕度：≤95﹪不結露，無腐蝕性氣體；海拔：≤2000m

污染等*：3 *

防護等*：主體 IP30，分體顯示模塊 IP65（安裝在柜體面板時）

安裝類別：III *
