一，概述

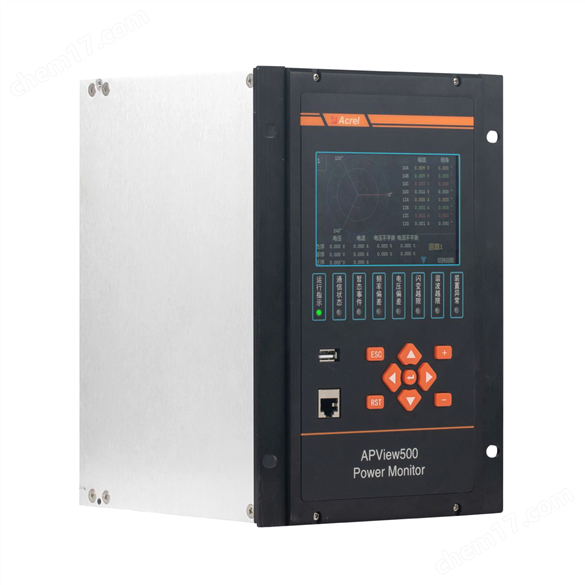

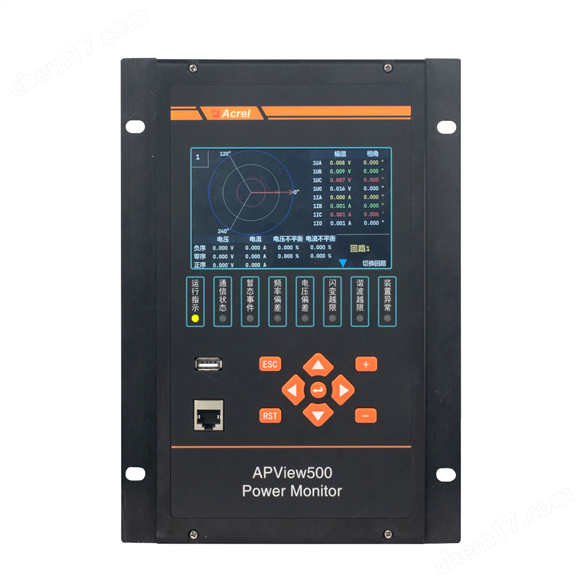

APView500電能質量在線監測裝置采用了高性能多核平臺和嵌入式操作系統，遵照 IEC61000-4-30《測試和測量技術-電能質量測量方法》中規定的各電能質量指標的測量方法 進行測量，集諧波分析、波形采樣、電壓暫降/暫升/中斷、閃變監測、電壓不平衡度監測、 事件記錄、測量控制等功能為一體。裝置在電能質量指標參數測量方法的標準化和指標參數 的測量精度以及時鐘同步、事件標記功能等各個方面均達到了 IEC61000-4-30 A *標準，能 夠滿足 110kV 及以下供電系統電能質量監測的要求，廣泛適用于化工、鋼鐵、冶金、醫院、 數據中心、交通建筑等行業的電能質量監測。

豐富的接口資源：16 路交流電壓/電流通道，可同時接入多組電壓電流，如單組電壓電流、雙組電壓電流等；16 路可編程無源繼電器出口、22 路有源開關量輸入通道；2 路 RS485 接口支持 Modbus-RTU 規約；4 路以太網接口，支持 Modbus-TCP、IEC61850、Web Server；1 路 GPS 對時接口，支持 IRIG-B 對時方式；1 路 RS232 接口，用于接入打印機；1 路 USB 接口，可用于文件導出及裝置維護。

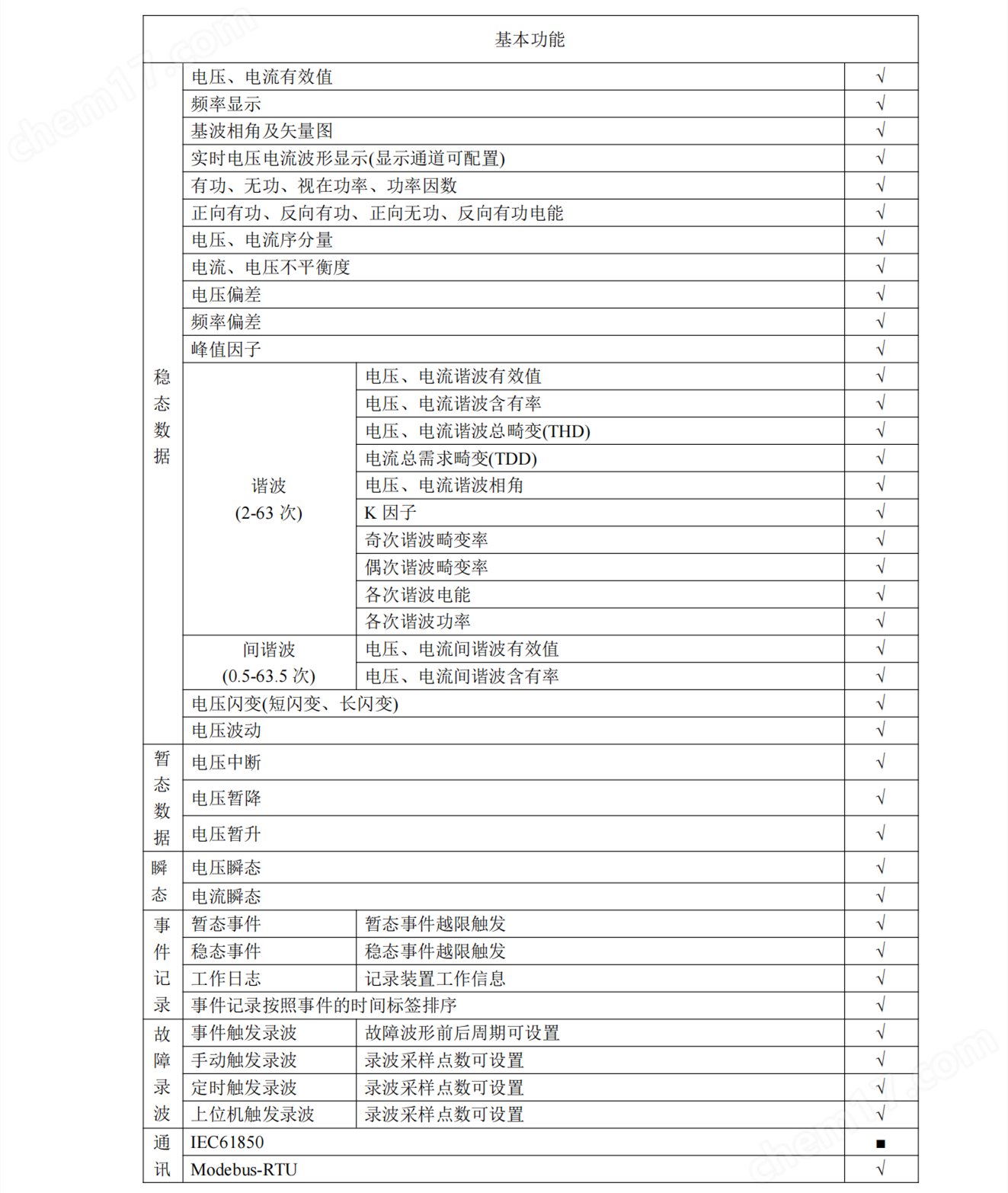

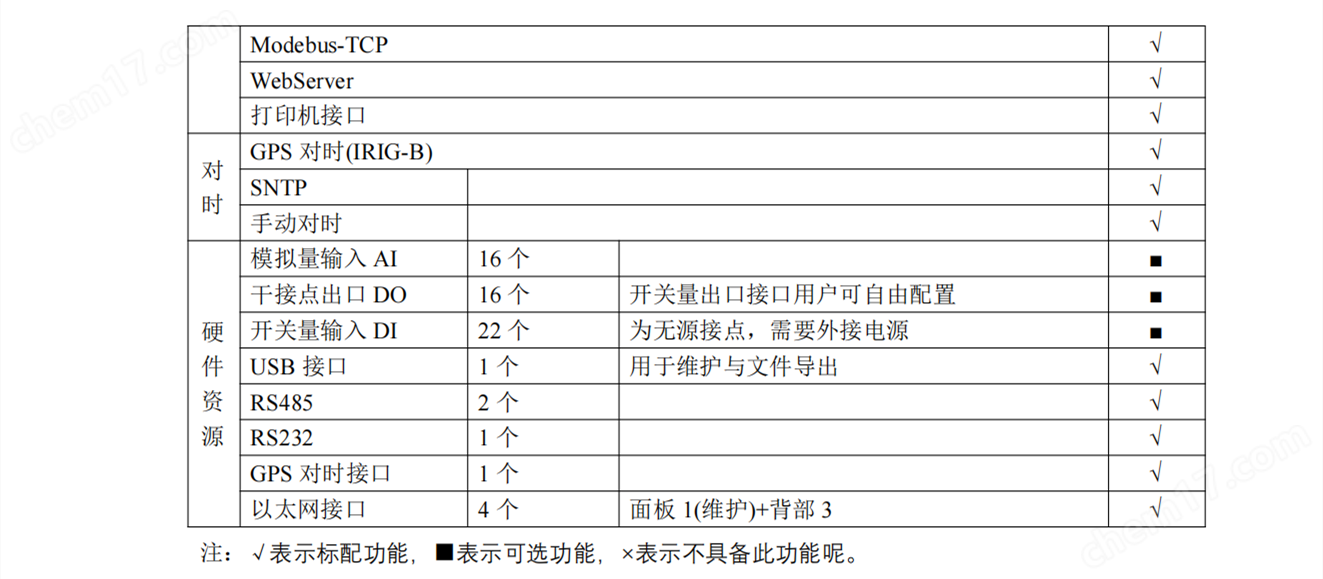

二，功能對照表

A類電能質量在線監測裝置除具有常規的電能質量穩態指標的監測外，還對電能質量的暫態擾動、瞬態 沖擊監測和記錄，具有較強的實用性。

三，監測精度對照表

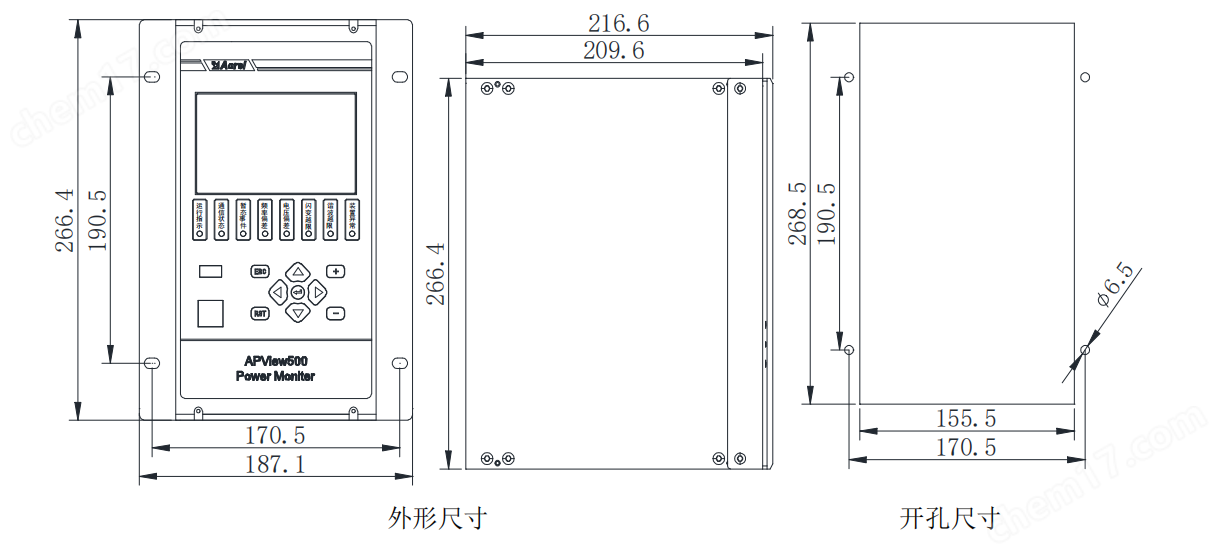

四，尺寸外觀

本裝置為嵌入式安裝方式，可以集中安裝于控制室的屏或柜上，也可分散安裝于開關柜 上。

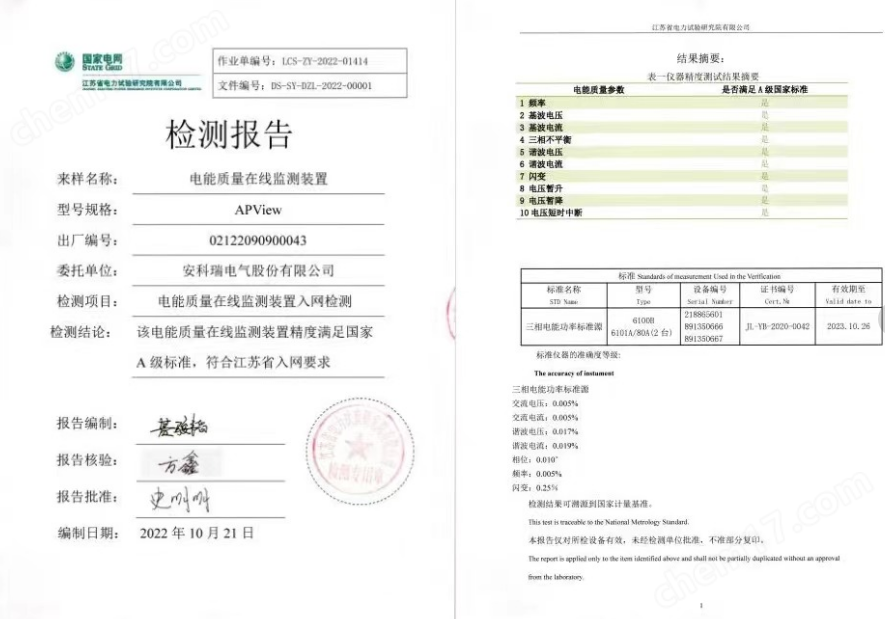

五，相關檢測報告
