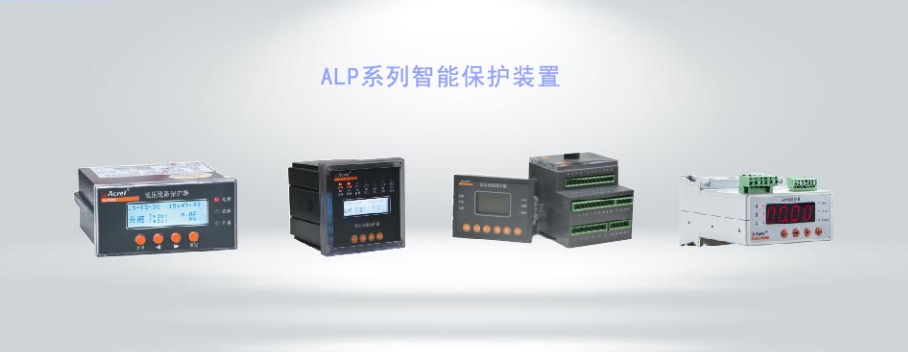

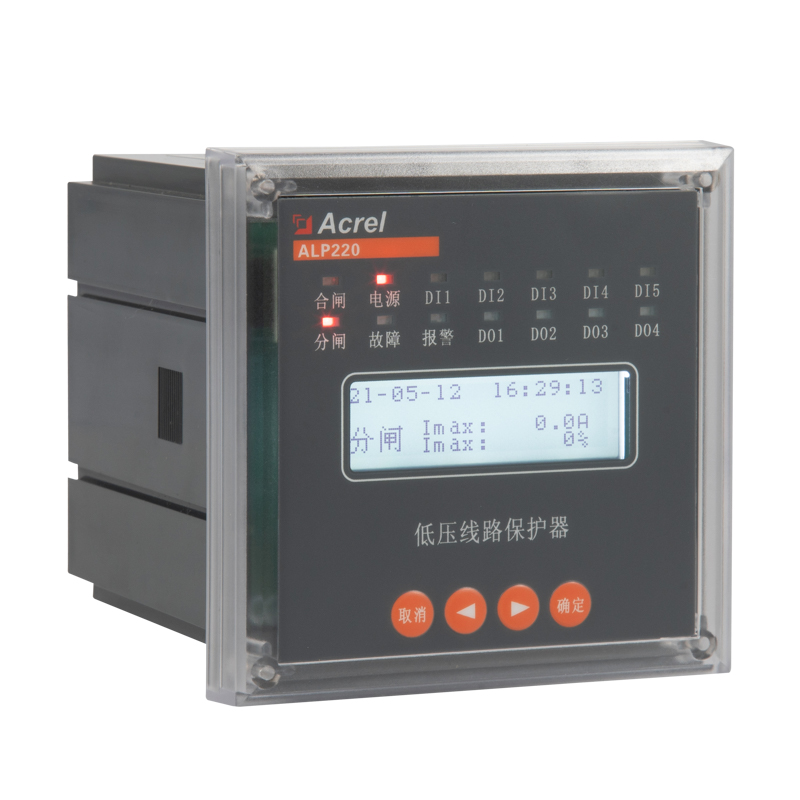

一、產品概述

      ALP系列智能型低壓線路保護器話用干額定電壓*AC660V，額定電流*AC 400A，額定頻率為50/60Hz的低系統。產品體積小，結構緊湊，安裝方便，是低壓饋線終端的保護、監測和控制的智能化綜合裝置。

      ALP低壓線路保護器集保護、測量、控制、總線通訊為一體，同時攝供了遠程自動控制、現場直接控制、面板指示、信號報警、操作記錄，跳閘報警記錄及開關量記錄等功能。話用干煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域。

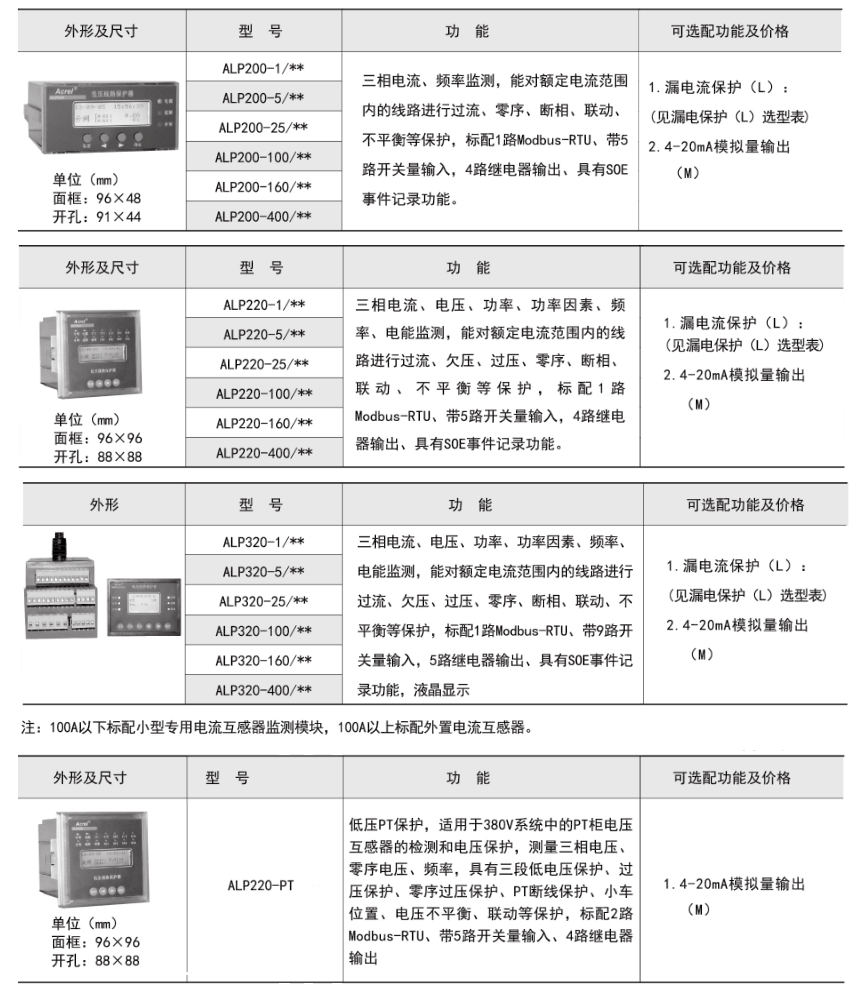

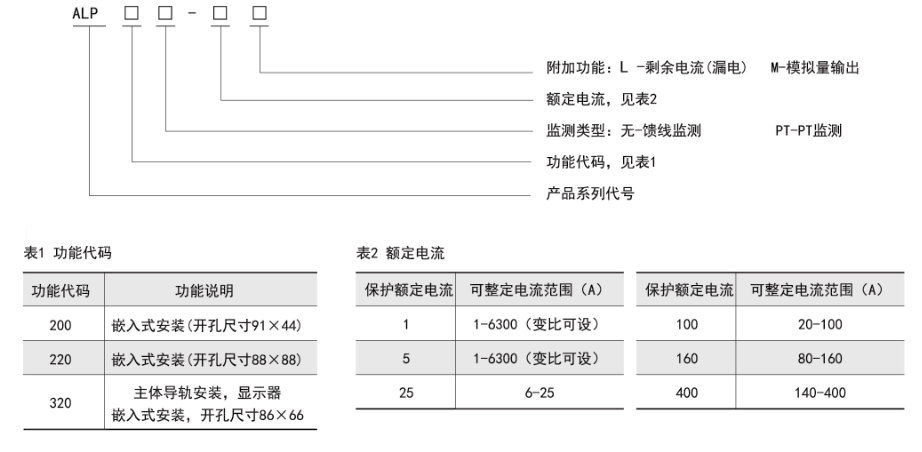

二、型號說明

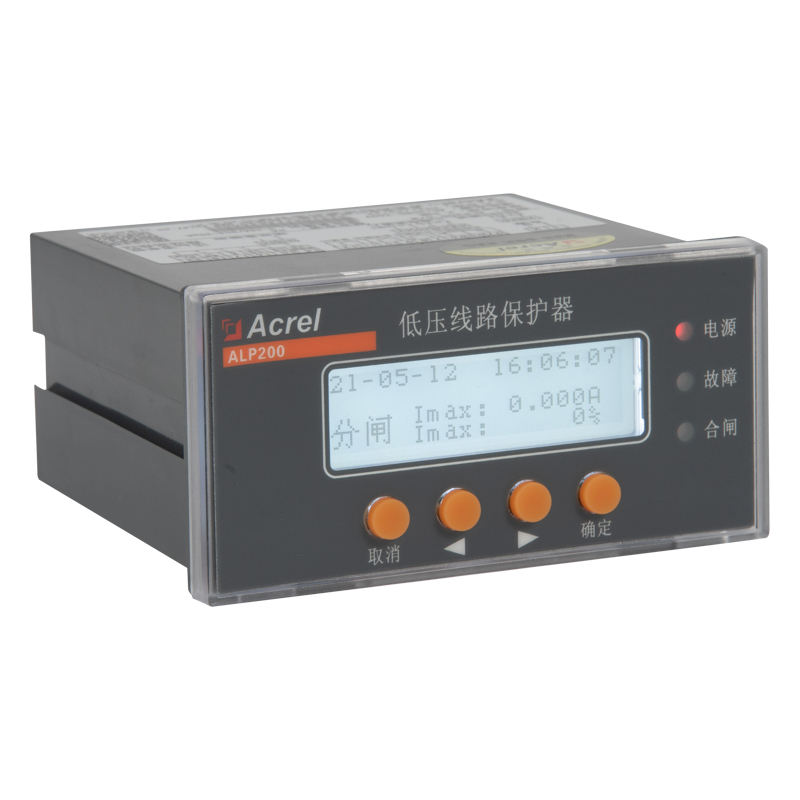

   ■  ALP200智能型低壓線路保護器

   ■  ALP220智能型低壓線路保護器

   ■  ALP220-PT智能型低壓線路保護器

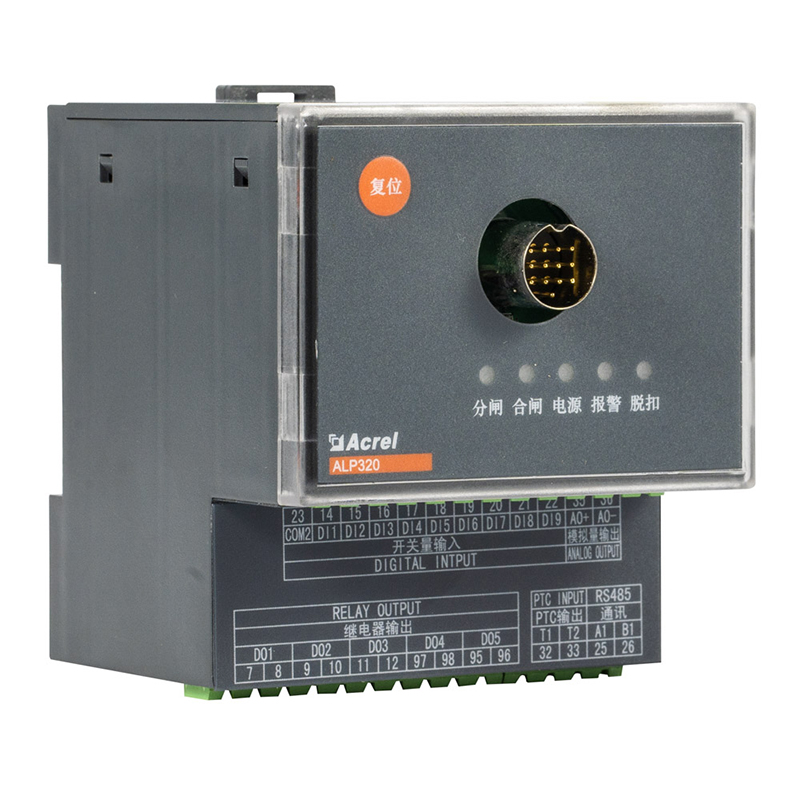

   ■  ALP320智能型低壓線路保護器

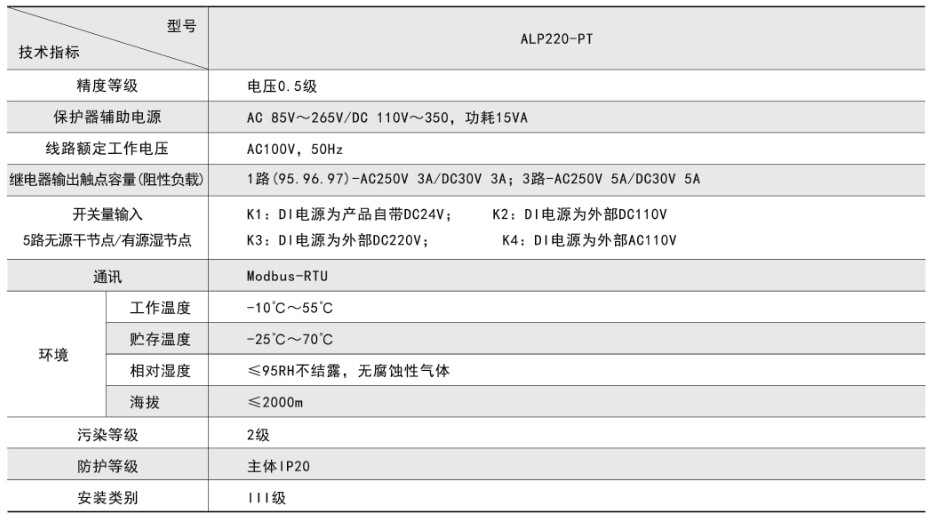

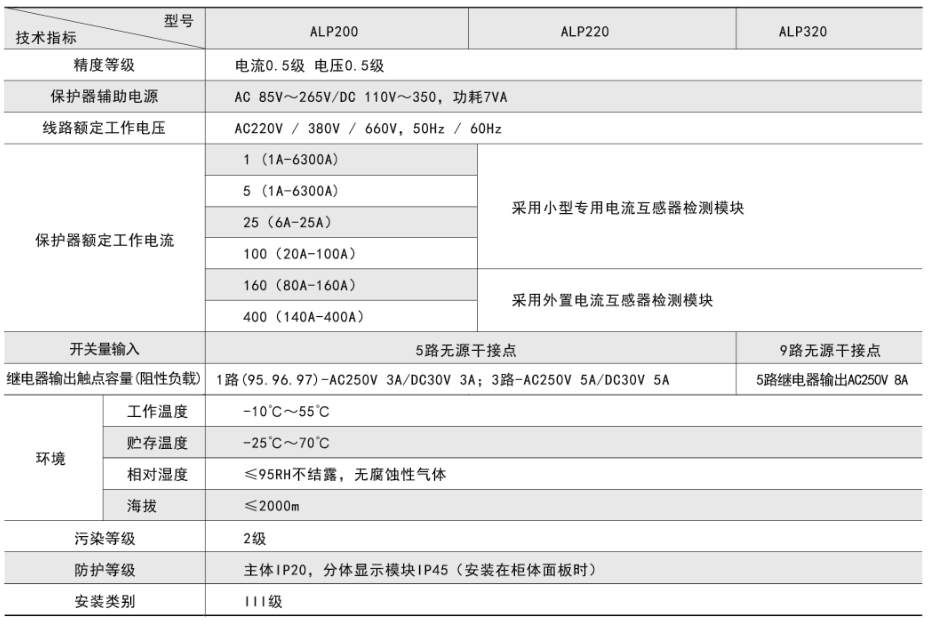

三、技術參數

四、功能描述

五、產品特點

   ■  輔助電源支持AC85V~265V/DC110V~350V(ALP300輔助電源僅支持AC85-265V)

   ■  測量包括保護回路的三相電流、電流不平衡度等電參量

   ■  具有反時限過流、低定時限過流、高定時限過流、低定時限零序、高定時限零序、反時限零序、斷相保護、電流不平衡、需量保護、聯動保護、漏電保護等功能。

   ■  具有*少2路DI無源干接點輸入，信號電源采用內置DC24V電源(ALP220-PT可選有源濕接點輸入)。

   ■  具有*少2路可編程D0輸出，用于保護跳閘、遙控和報警等。

   ■  具有標準的RS-485通訊接口，采用ModbusRTU，保證了上位機通訊的快速可靠。

   ■  可選配DC4-20mA模擬量輸出接口，可設定多項模擬量參數。

   ■  具有系統時鐘和8次故障記錄功能，系統時鐘記錄當前時間(日、時、分、秒)，故障記錄功能記錄故障原因。

   ■  顯示界面

六、應用組網圖

七、外形尺寸

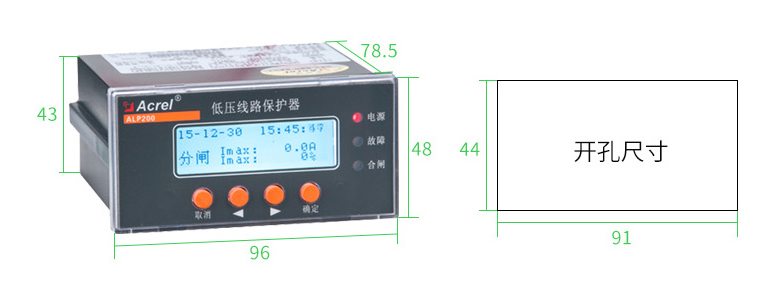

   ■  ALP200嵌入式安裝（單位：mm）

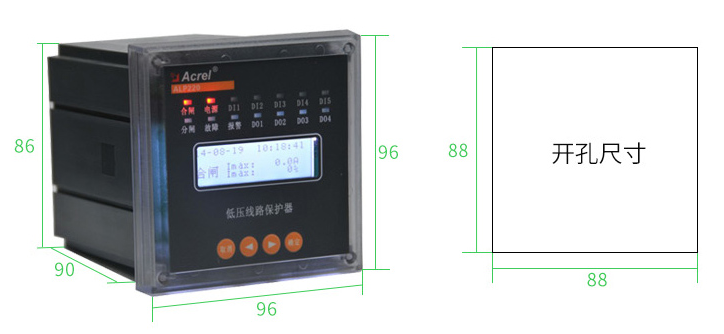

   ■  ALP220/ALP220-PT嵌入式安裝（單位：mm）

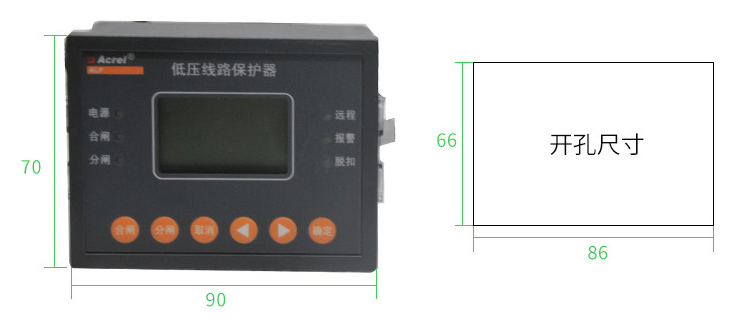

   ■  ALP320顯示模塊嵌入式安裝（單位：mm）

   ■  ALP320主題控制模塊導軌安裝（單位：mm）
