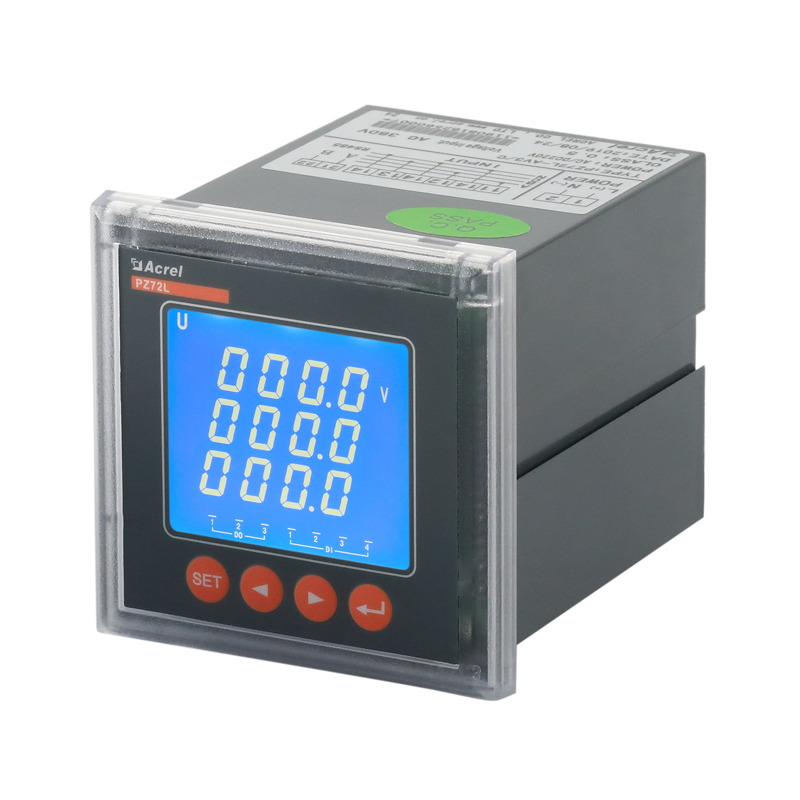

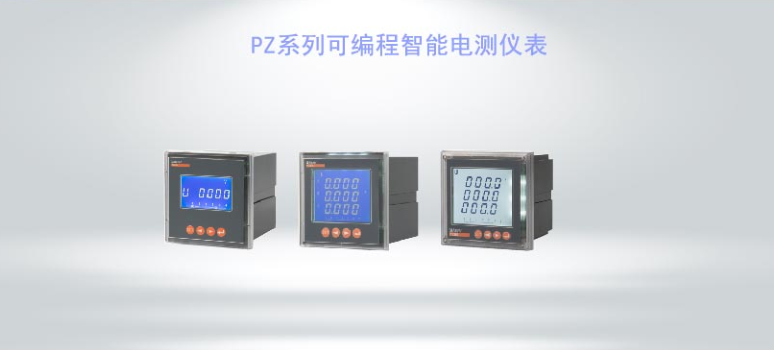

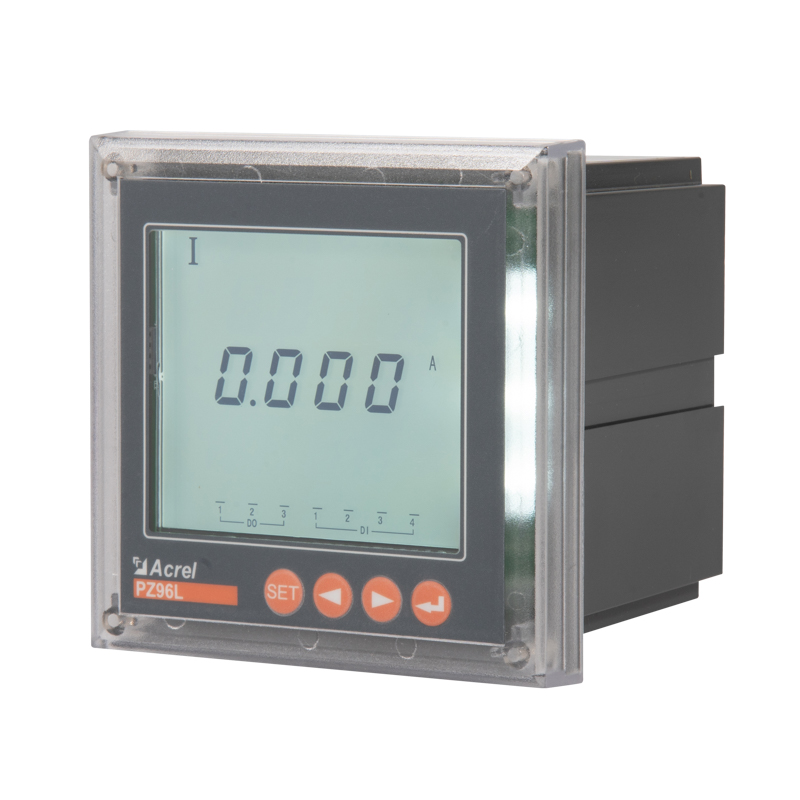

一、產品概述

      PZ系列可編程智能電測儀表，采用交流采樣技術，能分別測量電網中的電流、電壓、功率、功率因數和電能等參數，可通過面板薄膜開關設置倍率。帶RS-485通訊接口，采用Modbus協議；也可將電量信號轉換成標準的直流模擬信號輸出；或帶開關量輸入/輸出，繼電器報警輸出等功能。

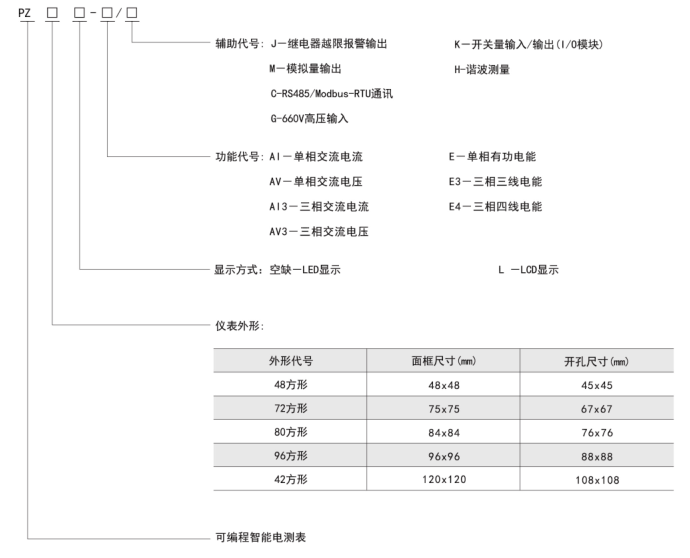

二、型號說明

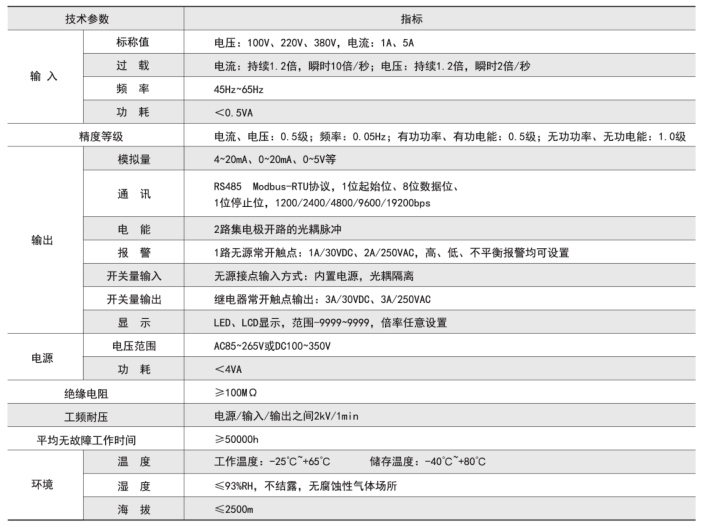

三、技術參數

四、產品應用

   ■  進線，母線或重要饋線的全部電力監控;

   ■  低壓柜內自動化裝置及智能化終端系統的監控

   ■  變電站、建筑或者工廠自動化系統;

   ■  工業企業中配電自動化系統;

   ■  工廠動力系統自動化及負荷控制:

   ■  能源和能效管理系統;

   ■  發電廠電氣能源管理系統。

五、產品特點

   ■  電壓電流精度可達0.2*

   ■  有功電能*高可*0.5s*

   ■  可以支持兩路電能脈沖輸出;

   ■  *大可支持660V高壓直接接入;

   ■  *多可支持16條事件記錄功能;

   ■  具有諧波分析功能，可以顯示分次諧波和總諧波含量;

   ■  支持多路DI輸入和DO輸出:

   ■  多種通訊可供選擇，RS485通訊或者Profibus-DP通訊

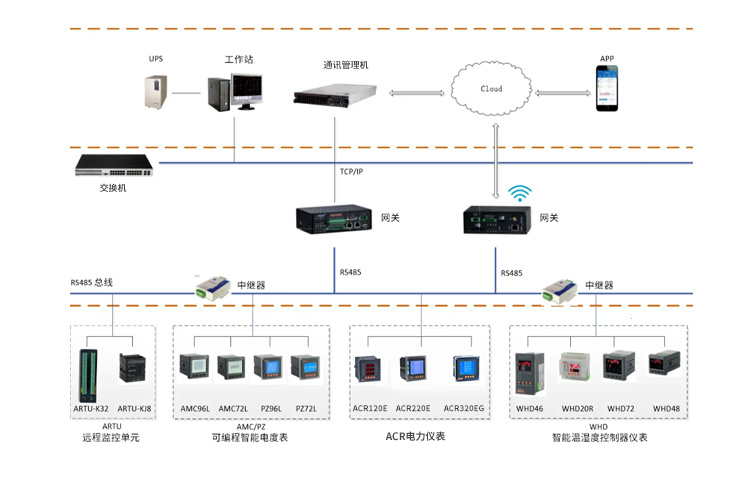

六、應用組網圖

七、接線方式

   ■  低壓三相四線接線圖

   ■  高壓2PT2CT三相三線接線圖

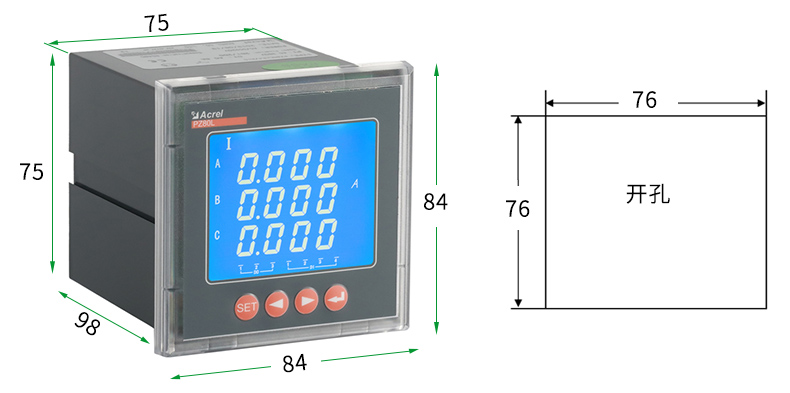

八、外形尺寸

   ■  PZ72(L)外形及開孔尺寸[單位mm]

   ■  PZ80(L)外形及開孔尺寸[單位mm]

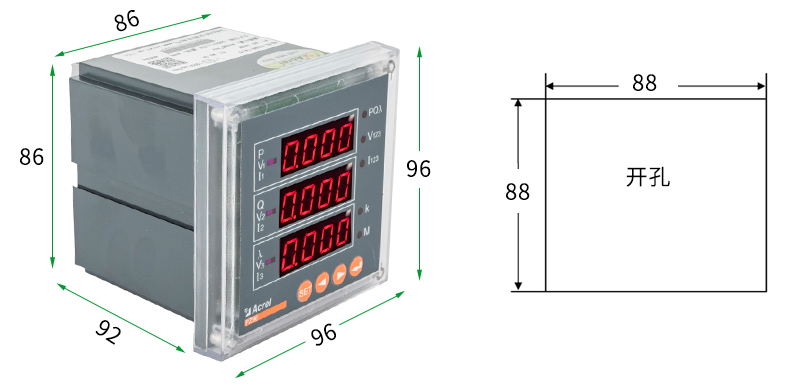

   ■  PZ96(L)外形及開孔尺寸[單位mm]

   ■  PZ42(L)外形及開孔尺寸[單位mm]

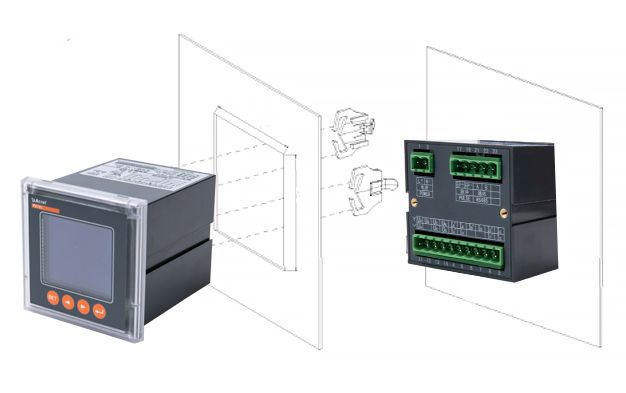

九、安裝示意圖

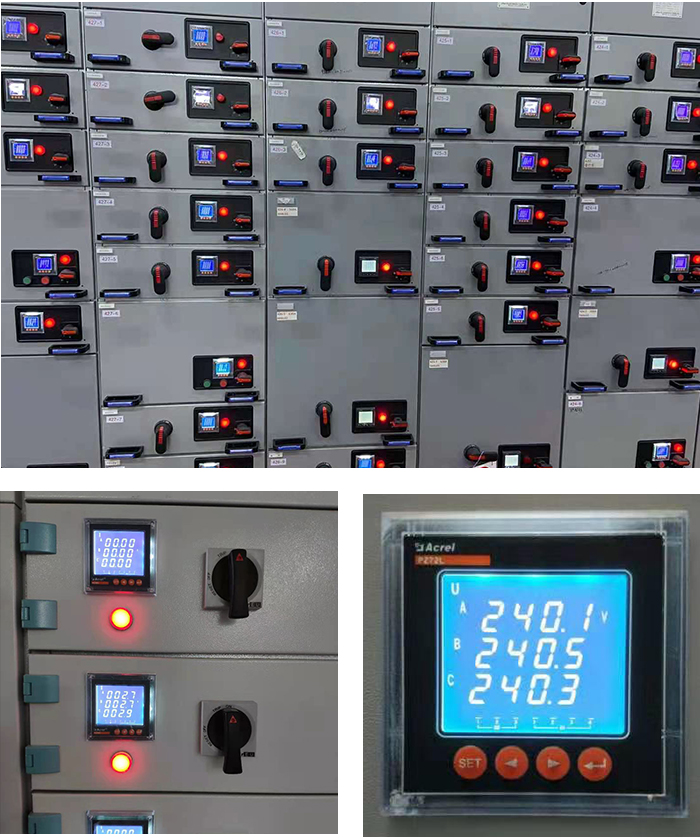

十、現場安裝圖

產品選型及詳細資料，詳詢18861629037 安科瑞趙雨
