1 概述

電氣防火限流器可以有效地解決常規斷路器、空氣開關、監測裝置的短路電流大、短路時間長、短路電流大、壽命短、短路時短路電流大、壽命短等缺點。

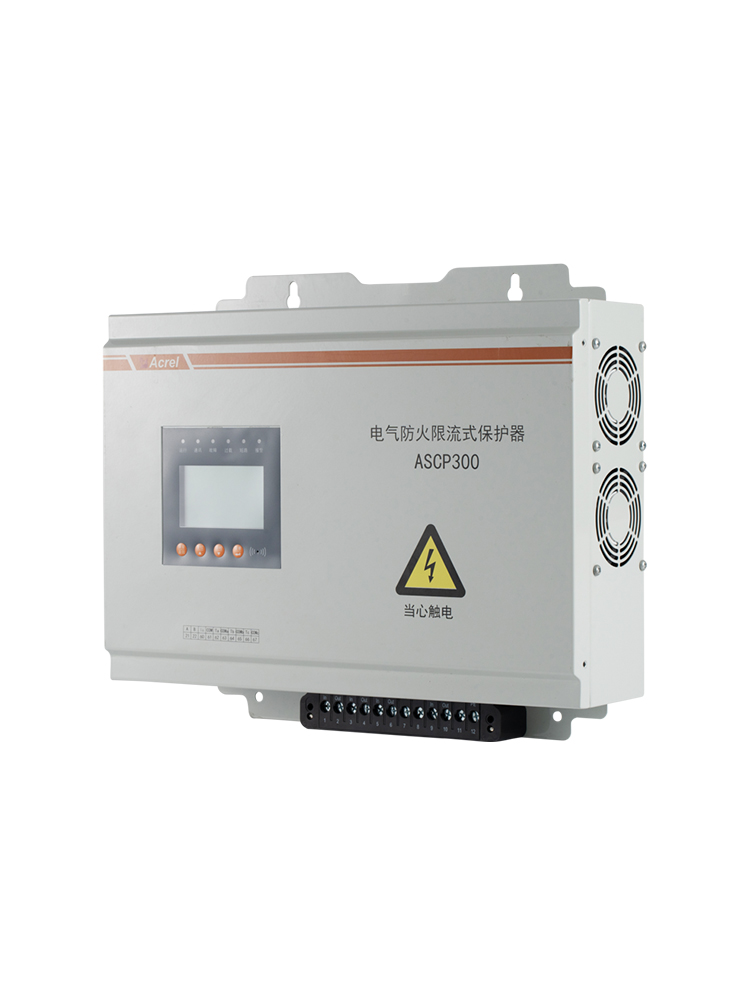

ASCP300-63B電氣防火限流式保護器是三相限流式保護器，額定電流為63A。可廣泛應用于學校、醫院、商場、賓館、娛樂場所、寺廟、文物建筑、會展、住宅、倉庫、幼兒園、老年人建筑、集體宿舍、電動車充電站及租賃式商場商鋪、批發市場、集貿市場、甲乙丙類危險品庫房等各種用電場所末端干、支路的線路保護。

2 功能特點

■具有短路保護功能。該保護裝置能夠對電力線的電流進行實時監控，并在150微秒之內完成對線路的短路保護，并能發出聲音和光的警報。

■超負荷防護。保護線過載，過載持續時間超過操作（3-60秒可設定），保護裝置會觸發電流限制，并發出聲光警報。

■表內溫度過高的防護。在保護裝置內部設備工作溫度過高的情況下，采用超溫和電流控制，并發出聲音和光的警告。

■過電壓保護。保護裝置在發現線路電壓不足或過電壓時，會發出聲音和光的警告，可以事先設定是否啟動電流限制。

■配電線纜溫度監測功能。當被監測線纜溫度超過報警設定值時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。

■斷相保護功能。當保護器檢測到線路斷相時，保護器發出聲光報警信號，啟動限流保護。

■漏電流監測功能。當被監測的線路漏電超過報警設定值時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。

■該保護裝置采用1個RS485接口。可向后臺監測系統傳輸數據，并對其進行遠程監測。監控系統的背景可以是安科瑞Acrel-6000/B的電力系統，也可以是安科瑞的Acrel-6000安全用電管理云平臺，或者是一個第三方的監測軟件或者是一個平臺。

3 技術參數

4 安裝與接線

4.1 外形和尺寸

ASCP300-63B限流式保護器的外形與安裝尺寸如下圖所示（單位mm）：

4.2 安裝方法

ASCP300-63B限流式保護器采用壁掛式安裝，安裝時注意保護器下方和左右側預留部分空間。

4.3 接線方法

ASCP300-63B限流式保護器的接線端子如下圖所示。在儀表中，左側底部端子為強電接線端子，Lin為三相交流380V的L線（火線）進線端子， Lout為三相交流380V的L線（火線）出線端子，Nin/Nout為零線接線端子。保護器的進出線應根據保護器（或其前端斷路器）額定電流選擇合適的線徑。

儀表插拔端子為弱電信號接入端子，A、B為RS485通訊端子，推薦采用1~1.5mm2的屏蔽雙絞線連接。Ta/Ta、Tb/Tb、Tc/Tc為三路溫度傳感器信號輸入端子，I△/I△端子為一路漏電流互感器信號輸入端子。

ASCP300-63B限流式保護器的對外接線如下圖所示：

1）將三相導線從進線斷路器的下端，連接到保護器進線端相位對應的Lin端子上，接線要插緊壓實，確保可靠連接，防止松動和脫落。

2）再用同樣的導線從保護器出線端的三相Lout引出，連接到后端斷路器或負載，N線從零排引入或者單獨引入。

3）若需要測量線路漏電流，則要將被監測線路的零線和火線同時穿過選用的漏電流互感器，然后將互感器的二次線連接到保護器的漏電信號輸入端子上。

4）若需要監測線纜的溫度，則需將配套的溫度傳感器的探頭緊貼被監測線纜上并固定好，然后將溫度傳感器信號線連接到保護器的溫度信號輸入端子上，建議使用扎帶將溫度探頭綁在接近出線端子的火線上。

5）如果要與主機平臺通過RS485接口進行網絡連接，建議使用2x1.5mm2的屏蔽雙絞線，使RS485的 A、 B端通過手拉手的方式與主機或串口服務器進行通信。
