摘 要：本文通過介紹安科瑞ARB5系列弧光保護監控低壓柜母線弧光故障的原理，說明弧光保護的配置方案。

　　關鍵詞：低壓柜；母線弧光故障；弧光保護

　　1 項目概述

　　該工程位于珠江工業園，原有10kV立新線（#5號環網柜113間隔），中海#2線（#7環網柜113間隔）雙電源供電，裝接2臺1600kVA變壓器。現因用電負荷增加，申請增容2臺1000kVA變壓器。用戶內部由原10kV中心站新上兩臺高壓出線柜*新上2臺1000KVA變壓器。增容后運行方式高供高計雙電源供電。低壓聯絡，低壓配電柜為MNS抽屜式，共計12面。

　　2 項目需求

　　開關柜或母線因*緣損壞、操作失誤、設備老化等原因較易產生弧光。當發生弧光故障時，將會產生巨大能量、高溫以及各類電弧效應，影響供電系統的安全性和可靠性，甚*會造成人員傷亡。為合理監控主母排的弧光故障，本增容工程配電柜配置弧光保護。

圖1 一次系統圖

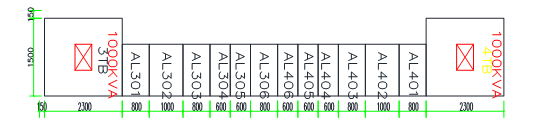

圖2布局圖

　　3 產品選型

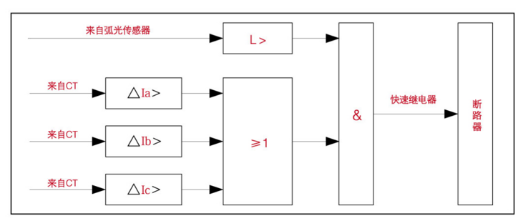

　　本低壓供電系統為兩進線一聯絡系統，I段母線的弧光故障（弧光+進線1電流或母聯電流）要求動作于跳閘進線1和母聯開關，II段母線的弧光故障（弧光+進線2電流或母聯電流）要求動作于跳閘進線2和母聯開關，即本項目要有2組弧光保護邏輯。

　　由上述保護邏輯一般會有如下產品配置。

　　1） 每面低壓柜安裝一支弧光探頭。由探頭采集主母排的弧光信號。

　　2） 每段母線配置一臺弧光主控單元。主控單元采集本段進線、母聯電流，和處理本段母線的弧光信號，并進行邏輯運算。

　　即常規配置方案為2臺弧光主控單元和12支弧光探頭。

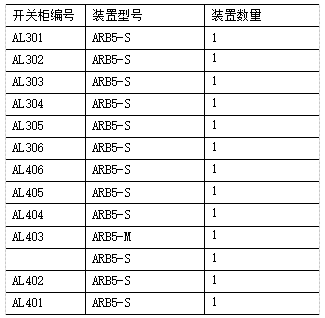

　　結合開關柜平面布局圖，這12面低壓柜呈單排排列，本項目采用了安科瑞ARB5弧光保護解決方案：1臺ARB5-M弧光主控單元和12支ARB5-S弧光探頭。

　　每臺ARB5-M弧光主控單元可同時采集4組電流，能接入20支探頭，有11對可編程跳閘出口，有8組保護邏輯。故本項目兩段母線可共用一臺ARB5-M弧光主控單元。

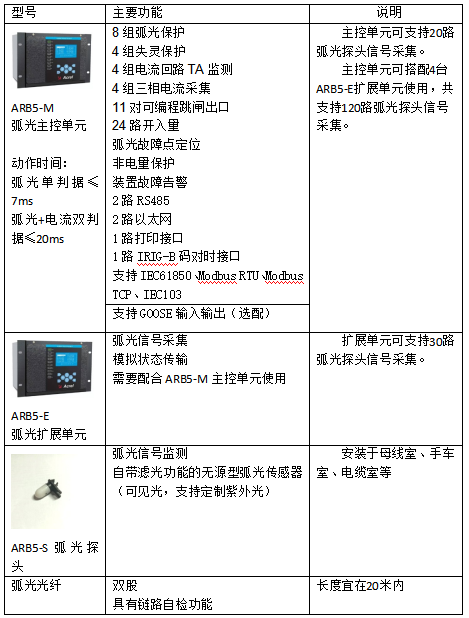

　　安科瑞ARB5系列弧光保護

       4 配置方案

       5 現場圖片

　　該項目已驗收投運。

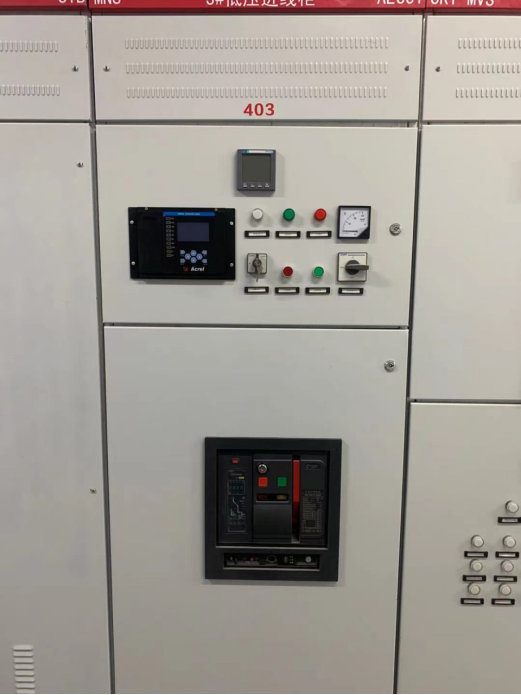

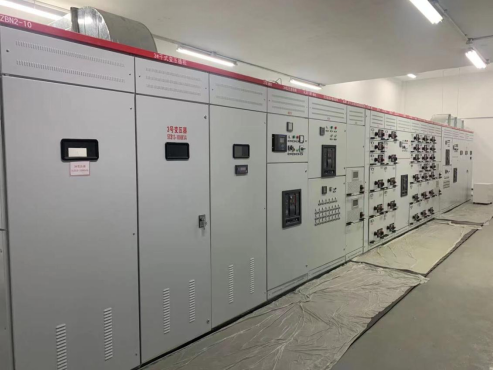

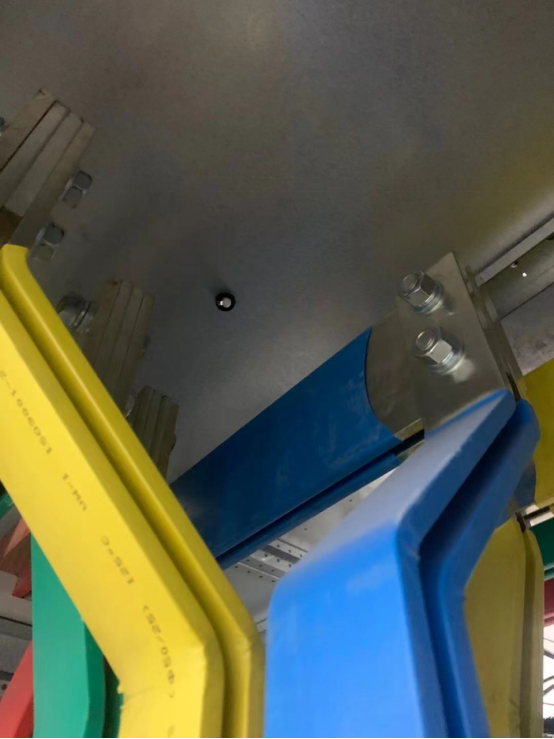

圖3 弧光保護現場安裝圖

　　6 結語

　　從本項目ARB5弧光保護的應用來看，弧光保護邏輯清晰、安裝方便，能夠很好的預防弧光放電事故，防止人員傷亡與設備損傷，確保電力設備的安全、可靠運行。
