0引言

電能計量管理工作是供電企業日常工作的要點之一，國網河北館陶縣供電公司從管理創新、加強人員培訓、防范竊電等方面入手，加強電能計量管理，確保了電能計量裝置的可靠運行。

1加強管理創新，提高計量工作效率

（1）嚴把電能計量裝置的“進出口”關。供電企業成立電能計量專項管理機構，配備電能計量專職管理人員，健全完善相應的管理機制，從計量設備選購、運輸、入庫、儲存、試驗到安裝、驗收、運行、更換、淘汰等各個環節層層把關，全部納入系統化管理，從各個環節保證產品質量。

（2）選擇電能計量裝置時，結合實際用電負荷，選擇相應類別的準確度等*，嚴格按照有關規定和操作流程安裝維護到位，建立相應的檔案資料和有關記錄，確保電能計量設備的質量可靠和計量。

（3）在計量設備日常管理中，要及時更換淘汰落后產品。做好老電能表的定期輪換，對明令禁用或淘汰的電能表及時進行更換。嚴格按照電能計量規程有關要求，選擇穩定性好、度高、技術含量高的多功能電能計量設備。

（4）提高電能計量裝置的準確性。①嚴格加強計量監督，按照電能計量裝置有關分類和要求，結合當?shù)貙嶋H情況，確定各類互感器和戶用電能表的校驗和輪換周期，嚴格按照計劃定期開展周期輪換和校驗檢測工作，定期試驗測試電能表誤差，嚴把計量裝置的校驗和輪換關，做到應換必換、應校必校，提高電能計量裝置的準確性。②新增計量裝置在投入使用前，做好相應的試驗調校工作，確保電能計量裝置的誤差在要求的合理范圍內。③加強電能計量封印的使用和監督管理，建立計量封印從進貨到保管、領用、報廢、封存的全過程管理流程。同時，嚴格管理封鉗、封扣的使用權限，對校表、裝表和用電檢查3個專業的鉛封，要明確各自的責任和封印權限，統一封印的編碼和防偽技術，加大考核管理力度，嚴禁私自拆啟電能計量裝置的各種鉛封。

（5）加強電能計量自動化系統的推廣和應用。在電能計量管理的各個環節，推廣應用高精度、高可靠的電能計量設備，逐步實現電能計量自動化、數字化、信息化、遠程化管理，在客戶端推廣應用電能計量智能化管理，如遠程抄表技術、條形碼管理系統、計量MIS系統等，通過三*集中的方式實施臺區、居民表計遠程集抄，運用網絡實現抄表數據共享。同時，結合供電企業實際情況，將這些的管理系統和科技產品進行有機的*化整合，因地制宜，形成本單位自有特色的、系統科學的電能計量技術管理體系，使計量查詢更簡捷，工作流程更*化，系統維護更方便，計量數據更放心，計量監測更確切。

2加強計量人員培訓，提高計量隊伍素質

加強計量人員培訓，結合當?shù)貙嶋H情況和人員的素質水平，因地制宜地制定培訓方案。采取多種學習形式，加強電能計量人員的業務技術培訓和有關規程及制度的學習，確保計量人員了解相關的法律法規和規章制度，掌握新的電能計量標準、考核規范、管理方法、專業實務及操作技能等知識，提高計量人員的責任意識和業務知識水平，推動計量隊伍素質水平整體提升。

3加強反竊電管理，堵塞電能計量漏洞

（1）反竊電工作不僅要有完善的管理制度作保障，還要充分發動社會力量，形成企、警、群反竊電合力，在技術措施上也嚴格落實到位。首先在技術操作上科學規范，電能計量裝置要全部安裝到計量箱內，電能表的表蓋和接線端子都要加鉛封，計量裝置的安裝接線也要規范標準，不得在開關上引接電能表的電壓線，表計的進線不能在接線盒外裸露，導線和表孔之間不能有間隙，以防止出現竊電現象。如果在裝表接線方面符合有關規范和標準，在計量裝置的日常巡視檢查中，一般通過直觀檢查法就可以檢查出來計量接線是否接觸不良、電能表運轉是否正常、表計鉛封是否被啟封或偽造過等問題，及時發現竊電行為，堵塞竊電漏洞。

（2）推廣應用防竊電高科技產品，加強對計量裝置的實時保護。如：研制或采購、引進高科技防竊電計量設備，安裝就地電能量監視器，使用防竊型電流互感器，防竊電功能的電能表箱和計量箱，計量封印全部使用防偽封印。廣泛應用智能反竊電監控系統，對電能計量設備進行遠方遙控自動化控制和管理，實時監控計量設備運行情況，及時遙測和排查運行異常的電能計量裝置。還可以通過現場檢測儀器，在不停電的情況下，對客戶計量裝置現場進行檢查測試和診斷分析。

4安科瑞Acrel-3000WEB電能管理解決方案

4.1概述

用戶端消耗著整個電網80%的電能，用戶端智能化用電管理對用戶可靠、安全、節約用電有十分重要的意義。構建智能用電服務體系，推廣用戶端智能儀表、智能用電管理終端等設備用電管理解決方案，實現電網與用戶的雙向良性互動。用戶端急需解決的研究內容主要包括：的表計，智能樓宇、智能電器、增值服務、客戶用電管理系統、需求側管理等課題

安科瑞Acrel-3000WEB電能管理解決方案通過對用戶端用電情況進行細分和統計，以直觀的數據和圖表向管理人員或決策層展示各分項用電的使用消耗情況，便于找出高耗能點或不合理的耗能習慣，有效節約電能，為用戶進一步節能改造或設備升*提供準確的數據支撐。

4.2應用場所

（1）辦公建筑（商務辦公、大型公共建筑等）；

（2）商業建筑（商場、金融機構建筑等）；

（3）旅游建筑（賓館飯店、娛樂場所等）；

（4）科教文衛建筑（文化、教育、科研、醫療衛生、體育建筑等）；

（5）通信建筑（郵電、通信、廣播、電視、數據等）；

（6）交通運輸建筑（機場、車站、碼頭建筑等）。

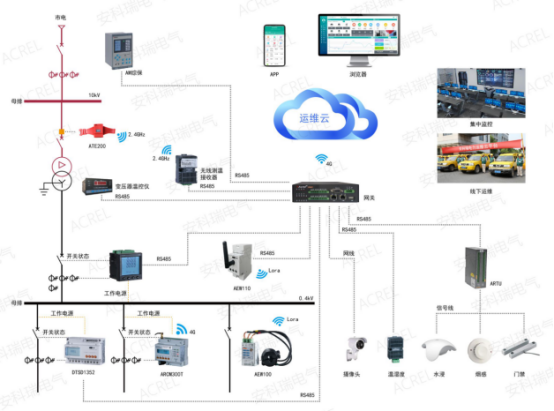

4.3系統結構

4.4系統功能

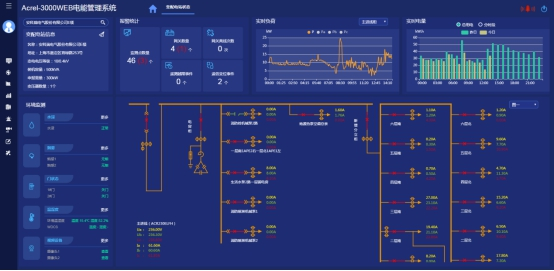

1）實時監測

系統人機界面友好，以配電一次圖的形式直觀顯示配電線路的運行狀態，實時監測各回路電壓、電流、功率、功率因數、電能等電參數信息，動態監視各配電回路斷路器、隔離開關、地刀等合、分狀態，以及有關故障、告警等信號。

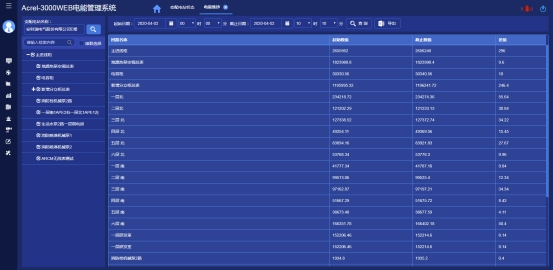

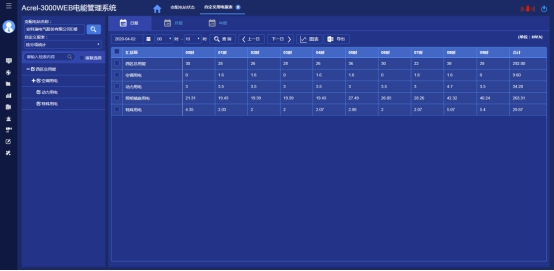

2）電能統計報表

系統以豐富的報表支撐計量體系的完整性。系統具備定時抄表匯總統計功能，用戶可以自由查詢自系統正常運行以來任意時間段內各配電節點的用電情況，即該節點進線用電量與各分支回路消耗電量的統計分析報表。該功能使得用電可視透明，并在用電誤差偏大時可分析追溯，維護計量體系的正確性。

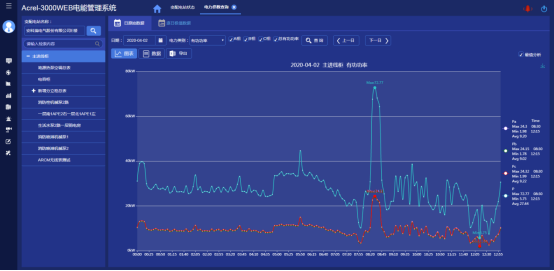

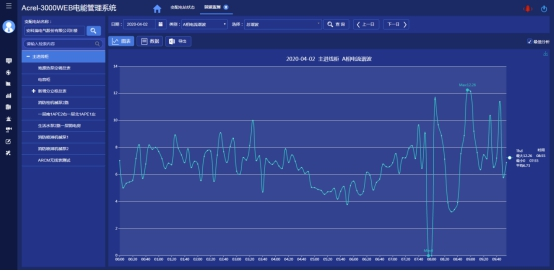

3）詳細電參量查詢

在配電一次圖中，當鼠標移動到每個回路附近時，鼠標指針變?yōu)槭中危髽藛螕艨刹榭丛摶芈吩敿氹妳⒘浚ㄈ嚯娏鳌⑷嚯妷骸⑷嗫傆泄β省⒖偀o功功率、總功率因數、正向有功電能，并可以查看24小時相電流趨勢曲線及24小時電壓趨勢曲線。

4）運行報表

系統具有實時電力參數和歷史電力參數的存儲和管理功能，所有實時采集的數據、順序事件記錄等均可保存到數據庫，在查詢界面中能夠自定義需要查詢的參數、選定時間或選擇查詢更新的記錄數據等，并通過報表方式顯示出來。用戶可以根據需要定制運行日報、月報，支持導出Excel格式文件，還可以根據用戶要求導出PDF格式文件。

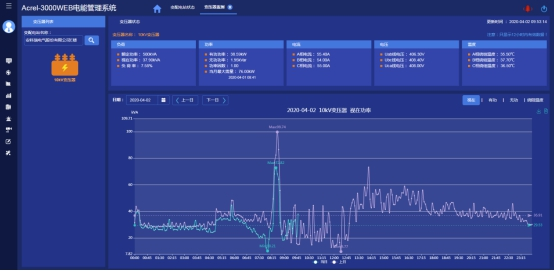

5）變壓器運行監視

系統對配電系統總進線、主變壓器、重要負荷出線的運行狀態進行在線實時監視，用曲線顯示電流、變壓器運行溫度、有功需量、有功功率、視在功率、變壓器負荷率等運行趨勢，分析變壓器負荷率及損耗，方便運行維護人員及時掌握運行水平和用電需求，確保供電安全可靠。

6）實時報警

系統具有實時報警功能，系統能夠對配電回路斷路器、隔離開關、接地刀分、合動作等遙信變位，保護動作、事故跳閘，以及電壓、電流、功率、功率因數越限等事件進行實時監測，并根據事件等*發出告警。系統報警時自動彈出實時報警窗口，并發出聲音或語音提醒。

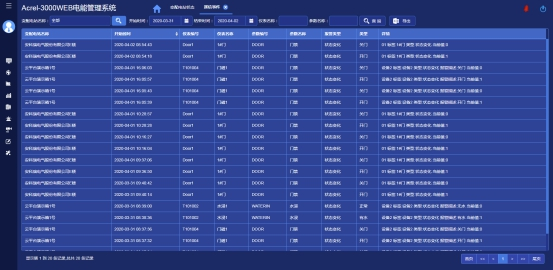

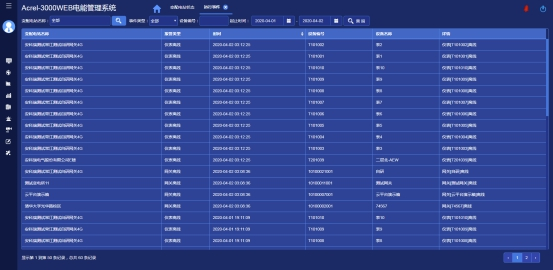

7）歷史事件查詢

系統能夠對遙信變位，保護動作、事故跳閘，以及電壓、電流、功率、功率因數越限等事件記錄進行存儲和管理，方便用戶對系統事件和報警進行歷史追溯，查詢統計、事故分析。

8）電能質量監測

系統可以對整個配電系統范圍內的電能質量進行持續性的監測，運行維護人員可以通過諧波分析棒圖、報表掌握進線、變壓器、重要回路的電壓、電流諧波畸變率、諧波含量、電壓不平衡度等，及時采取相應的措施，降低諧波損耗，減少因諧波造成的異常和事故(該功能需要選配帶諧波監測功能的電力儀表，不需要可刪除。

9）遙控操作

系統支持對斷路器、隔離開關、接地刀等進行分、合遙控操作。系統具有嚴格的密碼保護和操作權限管理功能，對于每次遙控操作，系統自動生成操作記錄，記錄內容包含操作人、操作時間、操作類型等。實現該功能需要斷路器本身具有電操機構及保護保測控裝置具備遙控功能等硬件設備的支持。

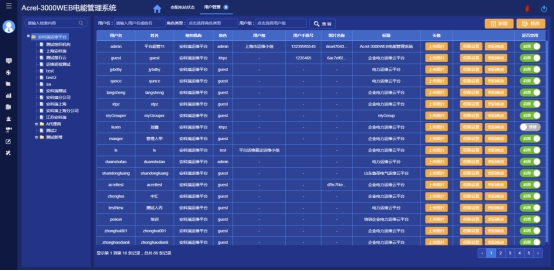

10）用戶權限管理

系統為保障系統安全穩定運行，設置了用戶權限管理功能。通過用戶權限管理能夠防止未經授權的操作（如配電回路名稱修改等）。可以定義不同*別用戶的登錄名、密碼及操作權限，為系統運行、維護、管理提供可靠的安全保障。

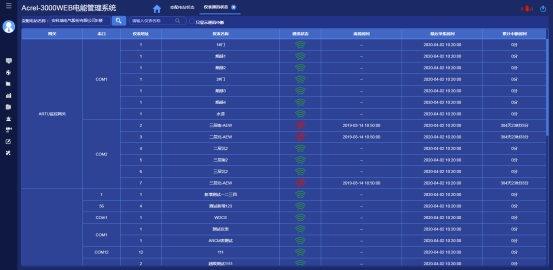

11）通訊狀態圖

系統支持實時監視接入系統的各設備的通訊狀態，能夠完整的顯示整個系統網絡結構；可在線診斷設備通訊狀態，發生網絡異常時能自動在界面上顯示故障設備或元件及其故障部位。從而方便運行維護人員實時掌握現場各設備的通訊狀態，及時維護出現異常的設備，保證系統的穩定運行。

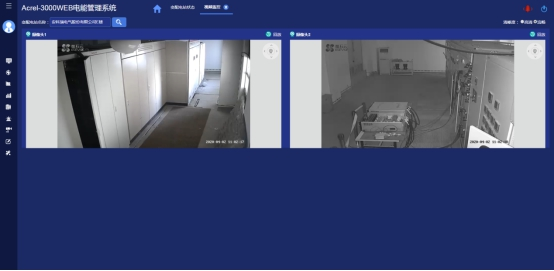

12）視頻監控

視頻監控展示了當前實時畫面（視頻直播），選中某一個變配電站，即可查看該變配電站內視頻信息。

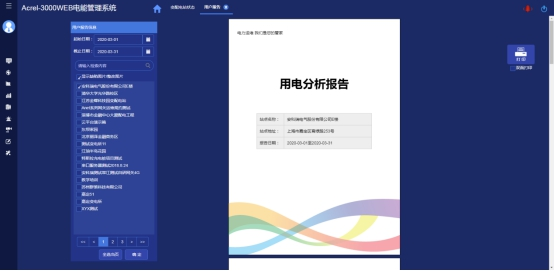

13）用戶報告

用戶報告頁面主要用于對選定的變配電站自動匯總一個月的運行數據，對變壓器負荷、配電回路用電量、功率因數、報警事件等進行統計分析。

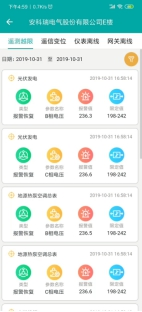

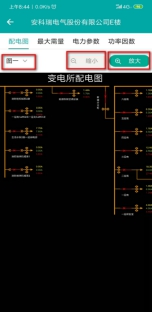

14）APP支持

電力運維手機支持“監控系統”、“設備檔案”、“待辦事項”、“巡檢記錄”和“缺陷記錄”五大模塊，支持一次圖、需量、用電量、視頻、曲線、溫濕度、同比、環比、電能質量、各種事件報警查詢，設備檔案查詢、待辦事件處理、巡檢記錄查詢等。

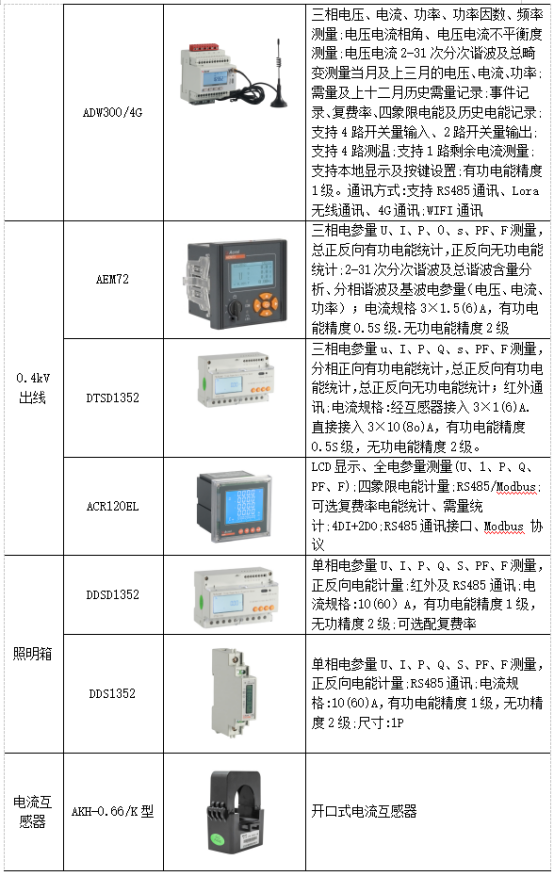

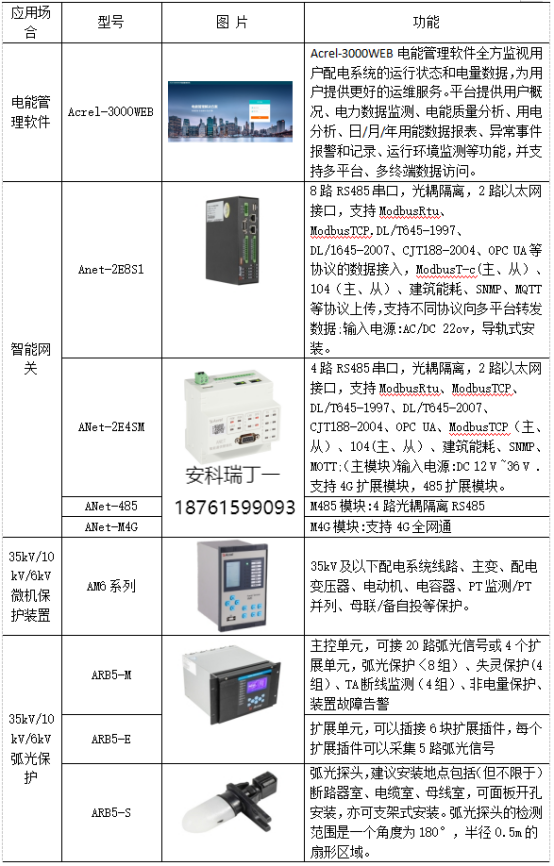

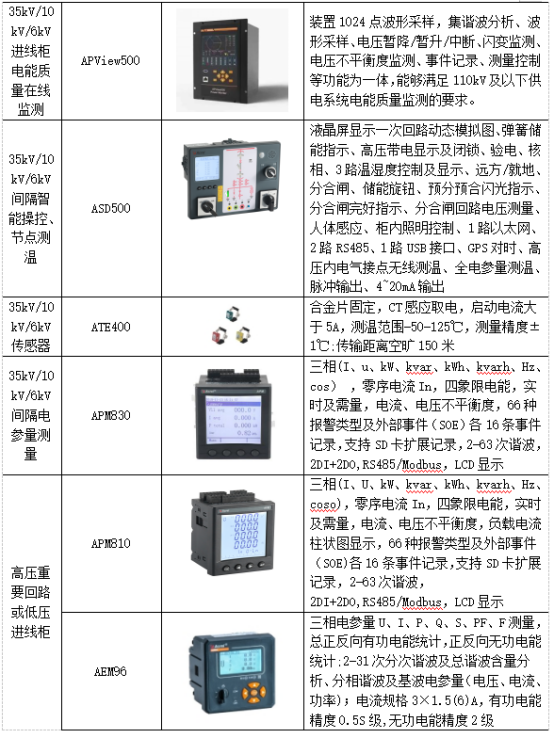

4.5系統硬件配置清單

5結束語

電能計量管理工作的有序完成，有助于提升電力行業發展能力。因此，電力單位需加強計量設備研究，規范操作電能計量裝置，發揮智能電能表的應用價值，以增強供電單位計量管理效果，為防竊電、分析用戶耗電特征等工作奠定技術基礎。
