摘要：工業生產的連續性近幾年成為許多企業關注的焦點，使得大量新建項目在設計之初，就要求針對電機回路需要具備抗晃電功能。本文介紹了河北某化工集團新建年產30萬噸功能性聚苯乙烯項目，采用ARD2F電動機保護器和ARD-KHD-S03A抗晃電裝置實現電機回路的保護以及晃電失壓再啟動，保障電機設備使用壽命，同時減少因電壓跌落造成的生產停滯，降低維護人力成本。

1、項目概述

　　河北某化工有限公司成立于2021年1月，項目占地面積85.75畝，投資金額2.5億元，建成后主要用于功能性聚苯乙烯及其他聚合物的生產，規劃年產能約30萬噸，是所在縣2021年投建的9大示范性項目之一。

2、產品方案及功能

　　本次針對該化工有限公司項目的139個電機回路裝設ARD2F智能電動機保護器和ARD-KHD-S03A抗晃電裝置。

　　ARD2F保護器在實現電參量測量、保護、控制及通訊組網的同時，通過內置電容，在晃電發生時為保護器持續供電。保護器繼電器輸出可維持一段時間（0.0-10.0s可調）后釋放，期間電壓恢復，接觸器自動吸合，否則進入再起動階段，在預設的允許時間內電壓恢復，起動繼電器延時閉合，使接觸器重新吸合實現電機再起動。

　　ARD-KHD-S03A抗晃電裝置用于變頻回路時，裝置會首先通過電壓判斷當前是否處于晃電狀態，同時通過DI采集變頻啟動中間繼電器信號、變頻器ERROR信號和運行信號。當電壓在設定的時間之內恢復*再起動電壓之上，會在再起動延時之后給變頻器輸出再起動信號，使其重新起動。如果在電壓恢復的同時有變頻器ERROR信號存在，則裝置變頻復位DO輸出，復位變頻器故障，并在再起動延時之后輸出再起動信號

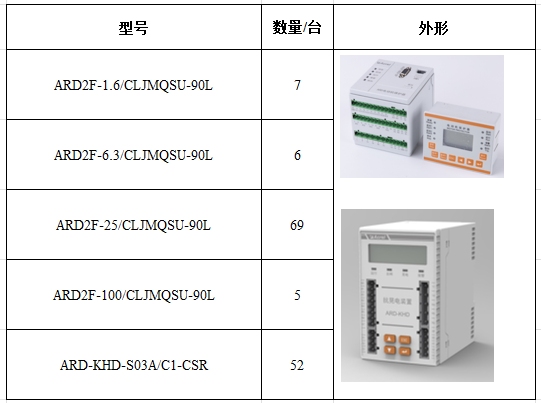

　　本項目具體配置表如下所示：

3、現場圖片

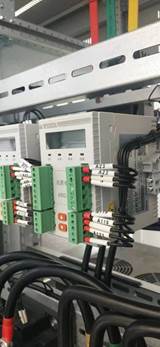

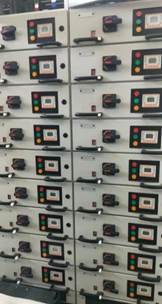

ARD2F電動機保護器現場安裝圖片

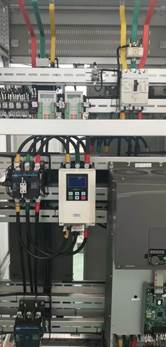

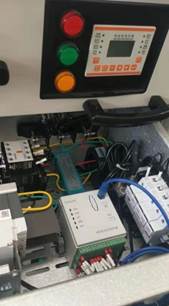

ARD-KHD-S03A抗晃電裝置現場安裝圖片

4、產品介紹

　　4.1、ARD2F智能電動機保護器：

　　適用于額定電壓*660V的低壓電動機回路，集保護、測量、控制、通訊、運維于一體。其完善的保護功能確保電動機安全運行，帶有邏輯可編程功能，可以滿足多種控制方式。可選配不同通訊模塊適應現場通訊需求。

　　該產品采用分體式結構，由主體、顯示單元、互感器組成，可適應各種柜體的安裝。

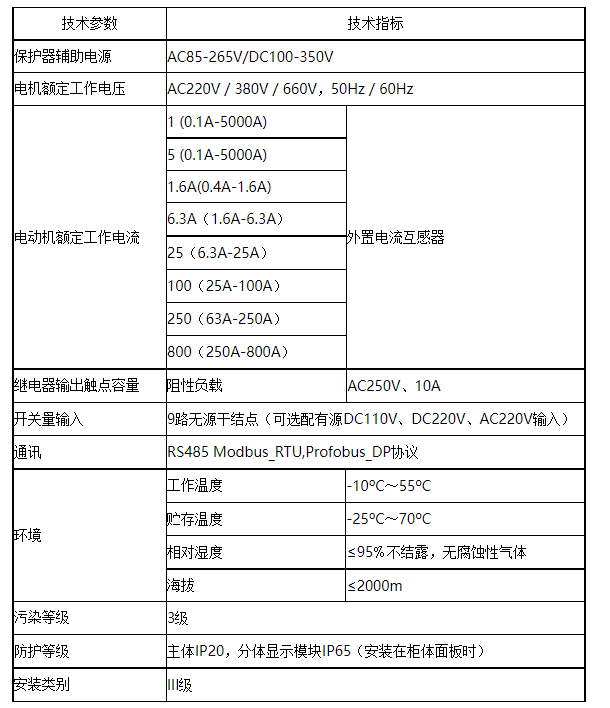

　　技術參數

   功能特點

　　■  支持基波和全波電力參數測量（U、I、P、Q、S、PF、F、EP、EQ），電流及電流不平衡度、電流正序、負序、零序分量、電壓、三相電壓相角、剩余電流。

　　■  保護功能包括過載反時限、過載定時限、接地、起動超時、漏電、欠載、斷相、堵轉、阻塞、短路、溢出、不平衡(電流、電壓)、過功率、欠功率、過壓、欠壓、相序、溫度、tE時間、外部故障、起動次數限制、運行時間報警、故障次數報警。

　　■  9路可編程DI輸入，默認采用內置DC24V電源，也可選擇外部有源濕接點。

　　■  5路可編程DO輸出，滿足直接起動，星—三角起動，自耦變壓器起動，等多種起動方式，可通過通訊總線實現主站對電動機的遙控“起/停”。

　　■  可選抗晃電功能：支持晃電立即再啟動、失壓重起動。

　　■  可選配MODBUS_RTU通訊、PROFIBUS DP通訊，支持不超過2路通訊接口。

　　■  可選配1路DC4-20mA模擬量輸出接口，與DCS系統相接，可實現對現場設備的監控。

　　■  具有故障記錄、起動記錄、停車記錄、DI變位記錄和再起動記錄等各類事件記錄。

　　■  顯示界面液晶顯示，支持中/英文切換。

　　4.2、ARD-KHD-S03A抗晃電裝置：

　　具備 “晃電保持+晃電再起動”功能，能夠抵御接觸器控制回路晃電引起的接觸器釋放，也可以針對變頻、軟起回路實現再啟動，保障設備的連續性運行，為企業生產保駕護航。

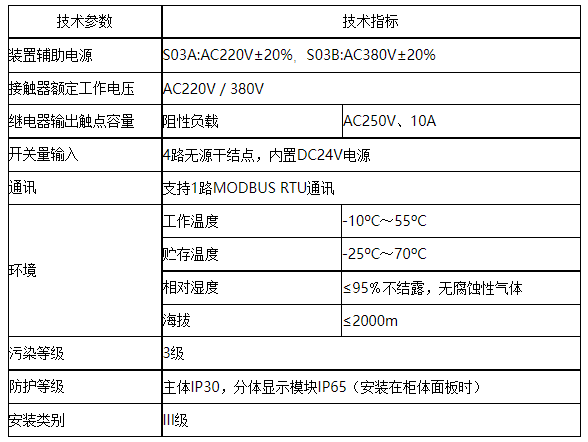

　　技術參數

   功能特點

　　■  晃電保持和晃電再起動相結合，接線方便，能抵御電壓跌落引起的接觸器釋放

　　■  抗晃電可編程設置，滿足不同客戶需求

　　■  4路可編程DI輸入，采用內置DC24V電源；4路可編程無源DO輸出

　　■  可選配1路MODBUS_RTU通訊

　　■  可選配記錄晃電事件、開關量事件、接觸器事件、裝置事件、上電事件、暫升暫降事件，各類事件各16條，方便用戶維護管理

　　■  主體標配液晶顯示，同時選配外置嵌入式安裝顯示單元

　　■  外置顯示單元支持U盤程序升*

5、結束語

　　近幾年，不管是新建的工業項目還是各類改造項目，越來越多的企業要求電機回路需要具備“抗晃電”功能。安科瑞ARD2F系列智能電動機保護器，既具備常規馬保的各類測量、保護、通訊等功能，又可以實現控制回路的“失壓重啟動”，功能豐富，集成度高；ARD-KHD-S03A抗晃電裝置則既能針對常規直啟回路實現“晃電保護+晃電再起動”的抗晃電模式，又能針對變頻回路實現“ERROR復位+變頻再起”，滿足不同回路的抗晃電需求。兩款產品各有*勢，是保障生產運行穩定性、可靠性，提升生產效率的理想選擇。
