【摘要】：當建筑內火災發生時，各類消防設備能否正常運行、能否發揮作用是初期火災撲救是否成功的重要條件之一，而穩定可靠的消防設備電源則是消防設備正常工作的保障。因此針對消防設備電源的監測系統*關重要。

　　【關鍵詞】：消防設備電源狀態監控器；AFPM100/B1；電壓/電流傳感器；大型建筑

　　0 前言

　　現代建筑內設置的火災自動報警系統及消防滅火系統功能日益完善，自動化程度越來越高，然而在發生火災后各類消防設備不能正常運行的案例頻繁發生。無數經驗和教訓證明，消防設備正常工作基本條件是有穩定可靠的消防電源。而且消防設施供電異常所導致的火災無法及時撲救，使得災難擴大化，我們不得不開始重視消防設施的日常維護工作。

　　建筑內的消防設備能否在關鍵時刻發揮作用，核心在于其電力電源，為保證消防設備供電工作正常，對電源則需要集中監控管理。然而，消防設備供電走線大多安裝在墻體后，建筑材料間比較隱蔽的地方，這也就造成了人為監控的困難性。因此，用于監測消防設備的供電電壓、電流狀態的消防設備電源監控系統應運而生。

　　AFPM消防設備電源監控系統可合理降低消防設備供電電源的故障發生率，確保消防設備的正常工作，從而為在火災情況下消防設備的正常運行、人員的疏散和營救提供有力的技術保障，AFPM消防設備電源監控系統將為消防設備“保駕護航”，起到合理保障人民生命和國家財產安全的積*作用。

　　1 概述

　　大型建筑內消防設備平時為待命工作狀態， 消防設備分布廣，種類多，覆蓋面積大。避免由于日常管理及檢查不被重視，出現因電源故障導致消防設備無法正常運行的情況，為了確保消防設備有可靠穩定的電源，除了加強日常檢查維護，采用了消防設備電源監控系統，依據《消防控制室通用技術要求》GB25506-2010中的明確要求，消防控制室內設置設備應包括消防電源監控器。其中做出了“消防電源監控器應能顯示消防用電設備供電電源和備用電源的工作狀態和欠壓報警信息”的強制性規定。以此來減少和預防火災危害。

　　2 大新建筑特點與標準要求

　　大型建筑內的消防設備主要有消防風機、防火卷簾門、消防應急照明、消防泵、消防電梯、消防排煙防煙風機等設備；為確保這些消防設備的在火災發生時可以正常使用，因此對這些消防設備的電源進行監控也*關重要。

　　《建筑電氣設計疑難點解析及強制性條文》

　　8.29 消防設備電源監控系統的監測點位設置原則是什么？

　　答：消防設備電源監控系統的監測點位原則上宜靠近末端負荷側：

　　（1）所有消防供電系統雙電源自動切換箱的進行主、備電源端。

　　（2）所有單電源（回路）供電的應急照明末端配電箱的電源端。

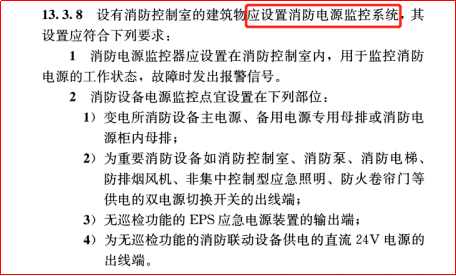

　　《民用建筑電氣設計標準》GB51348-2019》

3 消防設備電源傳感器的設置與系統組成

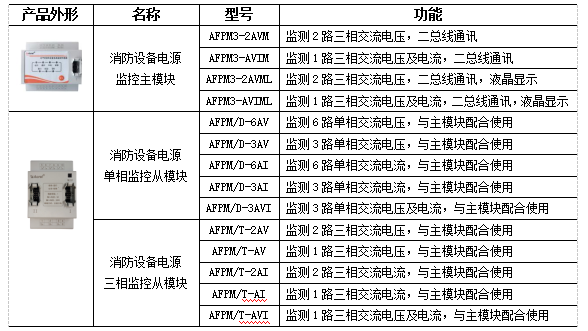

　　為了對各類消防設備的電源進行合理監控，AFPM系列的傳感器，可對各類消防設備的電源進行合理的監控，當發生異常時及時報警，并提醒消控室的值班人員進行檢查。根據現場消防設備種類不同，對應的AFPM傳感器種類也有所不同，傳感器規格可參考下表。

　　為了將不同位置的傳感器進行統一監控，我們通常需要在消控中心設置一臺消防設備電源狀態監控器，用于對整個建筑的消防設備電源進行監控。

　　AFPM100/B1型消防設備電源狀態監控器就是采用壁掛式結構，具有集中式、模塊化設計，其擁有8寸工業平板電腦，采用Windonws XP系統，可支持AFPM消防設備電源監控軟件。與監控傳感器采用二總線的通訊方式，可視圖化監控各個回路中消防設備電源的電壓、電流狀態，顯示故障存在的地點、類型等信息，用于提醒監控人員去排查問題，合理降低消防設備供電電源的故障發生率。

　　消防設備電源狀態監控器可以通過二總線與多臺消防設備電源傳感器進行連接，組成完整的消防設備電源監控系統，組網如下圖所示。

　　通常一條二總線回路可以連接64臺傳感器，通訊距離為500米以內。

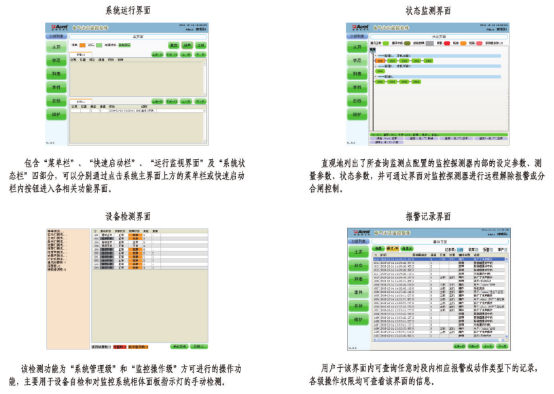

　　消防設備電源各個傳感器的實時工作信息與通訊狀態會在監控器上進行顯示，一旦有故障會馬上發出聲光報警，提醒現場維護人員及時到現場查看與維護。監控器的各個軟件界面可參考下圖。

4 結束語

　　消防設備電源監控系統的設計、安裝及使用，可顯著提高消防設備的可靠性、穩定性和備戰能力，讓消防設備做到意義上的“預防為主，防消結合”。采用消防設備電源監控系統可實現合理降低消防設備供電源的故障發生率，確保消防設備的正常工作，有力的保障人民生命與財產安全。

　　參考文獻

　　[1].安科瑞電氣股份有限公司產品選型手冊.2020.01

　　[2].GB50116-2014 建筑設計防火規范[S].

　　[3].GB25506-2010《消防控制室通用技術要求》
