【摘要】：智能照明控制系統，將普通照明人為的開與關轉換成了智能化管理，系統將自動按照預先設定的程序運行。如果需要改變，通過一個按鍵就可以控制整個停車場內所有的燈光，大大減少了停車場照明的運行維護費用。

　　【關鍵詞】：智能照明；智能化管理；控制；地下停車場；地下車庫

　　0. 前言

　　隨著現代高層建筑的發展，由于經濟效益的考慮，也為了使用的方便，地下車庫成為現代建筑必不可少的配套建筑之一。由于地下車庫的特殊性，面積較大，層高較低，沒有或者很少有自然采光等，需要有大量的長期照明設備，在照明設計時應有多方面的斟酌考慮，有設計缺陷的照明系統會影響行車安全、誤導行車方向、浪費能源。雖然有的停車場在某些特定區域采用紅外或聲控開關來控制照明，但是節能效果不很明顯。

　　1. 系統介紹

　　安科瑞電氣股份有限公司憑借在業內*良的技術*勢和豐富的實際工程應用經驗，將科技、高品質和人性化的設計注入每個產品，面向地下停車場推出：ALIBUS總線地下停車場智能照明控制系統，它通過先進的ALIBUS總線控制技術，能夠實現對地下停車場的燈光進行智能化管理與控制，從而達到良好的節能效果、合理地延長燈具的壽命、管理維護非常方便、*化工作環境和提高工作效率、為地下停車場的管理帶來較高的經濟回報率。該系統是在社會和酒店發展的戰略高度，為提高地下停車場的檔次、管理水平、節能減排、精簡人員、節省運營成本和提高服務質量，而提供的一套完整信息化建設及智能控制的系統性解決方案。

　　2.項目需求

　　由于地下停車庫的位置特點所限，自然采光比較差，因此照明問題問題往往是客戶關注的焦點，主要表現在以下幾個方面：

　　1、 一般車庫照明需要7*24小時不間斷照明，一年總計電費相當可觀

　　2、 車庫照明燈具數量相當多，維護工作量大，燈具更換成本高；

　　3、 傳統照明控制方式比較單一，燈具的開、關比較麻煩

　　4、 有些客戶為了節約照明成本，會采用減少照明路數的方式達到節約電費的目的，但同時又會導致車庫照度降低，影響監控效果，提升停車風險等一系列安全問題，增加管理難度。

　　根據停車場項目實施的經驗，我們對于這種項目的需求分析如下：

　?。?） 通過智能照明控制系統能節省非常龐大的能源消耗

　?。?） 能夠對地下停車場內所有燈光實施監控

　　（3） 地下停車場的燈具數量多，品質高，通過智能照明系統可延長燈具的壽命，降低停車場運行費用。

　　3、項目設計原則

　　智能照明控制系統設計遵循技術先進、功能齊全、性能穩定、時尚創新的原則，并綜合考慮施工、維護及操作因素，并將為今后的發展、擴建、改造等因素留有擴充的余地。智能照明控制系統設計方案具有科學性、合理性、可操作性。其具有以下原則：

　　1） 先進性與適用性

　　系統的技術性能和質量指標達到***良水平的同時，確保系統的安裝調試、軟件編程和操作使用的簡便易行、容易掌握，并具有適合本項目的特點，智能控制系統網絡技術適應時代發展的要求，同時系統可面向各種管理層次使用。我們的系統功能的配置以給用戶提供安全、方便、快捷為準則，操作簡便易學。

　　2） 實用性

　　本系統充分考慮了用戶的實際需要和信息技術發展的趨勢，根據用戶現場環境，設計適合現場情況，符合用戶需求的系統配置方案，通過嚴密組合，實現良好的性能，保證系統能實施的需求。

　　3） 可靠性與安全性

　　在設計中體現高起點、高質量、高可靠性的原則設計，在系統故障或事故造成系統癱瘓后能確保數據的準確性、完整性、和一致性。并具備迅速恢復的功能，同時系統具有一整套完整的管理策略可以保證系統的安全運行。

　　4） 開放性與標準性

　　開放、標準化的技術使得建筑內空調、通風及照明等設備都能方便地被集成到一個平臺，這將大大減少人員培訓和設備維護成本，提高能源利用率，并可通過采集和共享大量實時設備運行和資金消耗數據，提供增值服務。

　　5） 可擴充性

　　系統設計考慮到今后技術的發展和使用的需要，具有更新、擴充和升*的可能，并根據今后項目工程的實際要求擴展系統功能，同時在方案設計中留有冗余，以滿足用戶今后發展的需求

　　6） 追求更*化的系統設備配置

　　在滿足用戶對于功能、質量、價格和服務等各方面的要求的前提下，我們住

　　4、產品介紹

　　根據項目需求，我司選用以下產品幫助客戶更好實現地下停車場智能照明系統管理，達到節能減排，減少不必要照明費用的支出。

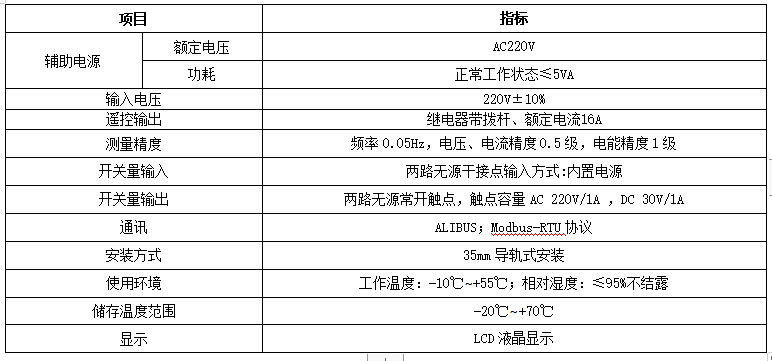

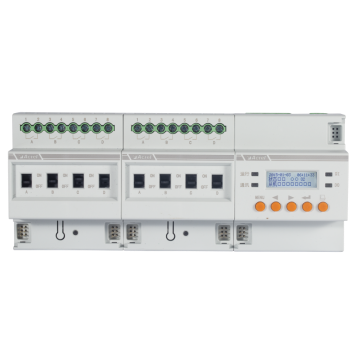

　　4.1開關驅動器

　　ASL200系列開關驅動器(以下簡稱模塊)，是安科瑞ALIBUS智能照明控制系統的控制模塊。該模塊和其他模塊（諸如智能面板、傳感器等）連接到一起，組成一套完整的控制系統，實現大型公建、樓宇照明系統的智能控制。

　　該整機作為驅動模塊，直接控制負載電源的通斷,實現多種控制功能，如：開關功能、電流檢測、故障報警、延時功能、場景控制、閾值功能等。

  4.2傳感器

　　ALIBUS智能照明傳感器(以下簡稱傳感器)，是安科瑞ALIBUS智能照明控制系統的輸入模塊。該模塊和其他模塊（諸如智能面板、開關驅動器等）連接到一起，組成一套完整的控制系統，實現大型公建、樓宇照明系統的智能控制。

　　該傳感器作為輸入模塊，可以檢測室內人員或物體的運動情況以及當前實時照度，并依照預設的邏輯發送控制命令*照明配電箱（柜）內的驅動器從而實現照明的自動控制與調節。

  4.3 智能照明監控軟件系統主要控制功能

　　4.3.1 定時控制

　　利用中控軟件界面時鐘管理器，實現整個系統的有關區域照明的定時和自動管理功能，實現公共通道、景觀照明、車庫照明等定時、分時控制、用戶可按需設定平時照明、高峰照明、節假日模式定時關閉、定時通知等。

　　4.3.2 場景控制

　　智能照明控制系統根據各個部門的需求，設定不同種類的場景模式，進行各種照明燈光的組合，柔和工作環境的效果；結合人體感應傳感器，當人員離開時，關閉該區域照明。

　　4.3.3 實時監控

　　中心控制室，配置一臺中控主機，所有照明控制設備，通過KNX網關，接入監控系統。操作管理人員，可以通過中控電腦，實時監視總線、區域、樓層、樓棟等照明狀態，并可根據需求進行控制調整。系統繪圖工具支持向量圖和多層頁面，圖形頁面縮放方便，切換簡單，支持DXF、WMF、BMP、JPG、ICON等圖形對象的嵌入、支持二維、三維圖元的繪制，增加可視化的空間效果。

　　4.3.4 事件通報

　　系統提供了事件通報功能，支持郵件通報、文本輸出以及事件驅動打印，可按照用戶預先設置的條件，觸發事件通報功能。

　　4.3.5 日照時間計算

　　按照用戶當前所在的時區，計算日照時間，作為定時控制的時間基準。

　　4.3.6 數據交換

　　系統支持OPC服務；通過系統軟件可以與其他建筑智能化系統（如BA系統）進行數據交換。

　　4.3.7 系統聯動

　　系統可以開關量輸入模塊，接受其他系統或工作人員的強切信號；實現安防系統、廣播系統、會議系統，甚*消防系統的聯動控制，控制相應燈具點亮和設備啟停。

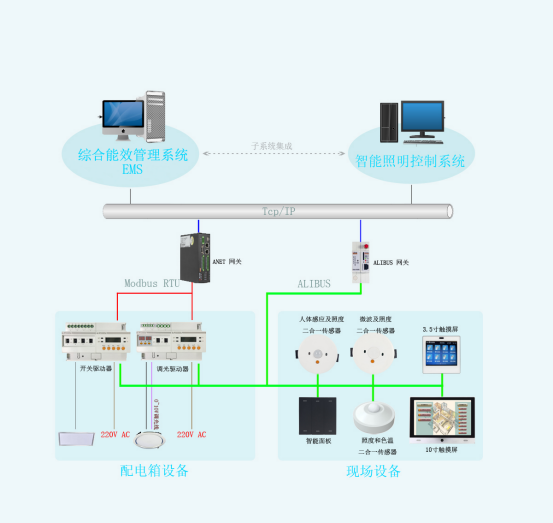

　　4.4 系統組網設計

   4.5 軟件界面

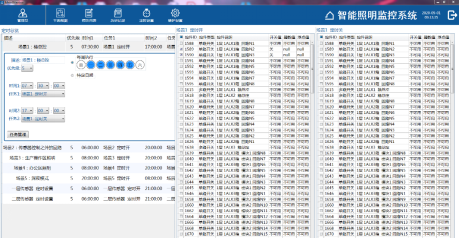

　　（1） 定時任務界面：可供客戶自由選擇每個定時任務中執行的任務及對應的狀態

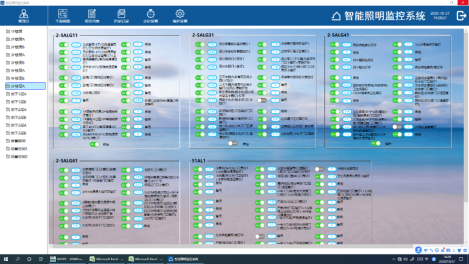

　?。?） 控制界面：可按照區-樓-層的拓撲結構將各個控件分布到界面上，方便客戶進行操作

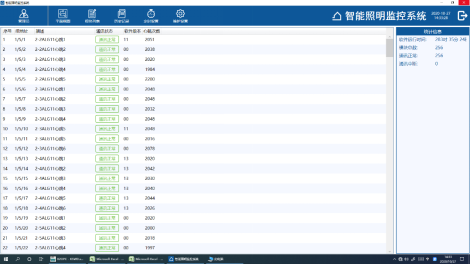

　?。?） 模塊狀態一目了然，如果有模塊掉線的情況會在界面上提示客戶及時排查模塊掉線情況

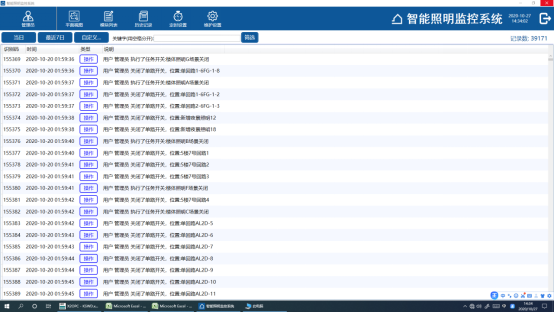

 （4）各個事件均有記錄，能夠方便后續的檢修

　　5．結束語

　　智能照明控制系統，將普通照明人為的開與關轉換成了智能化管理，系統將自動按照預先設定的程序運行。如果需要改變，通過一個按鍵就可以控制整個區域內所有的燈光，大大減少了的照明維護費用。

　　參考文獻

　　[1].周中. 電力儀表在大型公共建筑電能分項計量中的應用[J].現代建筑電氣2010.6

　　[2].安科瑞智能照明控制系統產品選型手冊2020.8

　　[3]. GB 50034-2013建筑照明設計標準
