【摘要】在社會經濟日益發展的今天，人們的物質文化水平都有著不同程度上的提高。與此同時人們更加追求高質量的工作和生活環境。照明在現代化的多功能體育場館中是非常重要的一個環節。智能化的照明控制系統能夠根據環境的變化以及客戶的需求等條件來自動調節照明系統。自動進行調節的智能照明控制系統是現代化多功能體育場館的必然選擇。

【關鍵詞】智能化控制  自動調節

0.前言

照明在現代化多功能體育場館中是十分重要的一個環節。智能化照明控制是根據環境變化客觀需求等條件而自動采集照明系統中的各種信息，并對分析結果按要求形式存儲

顯示、傳輸，進行相應的工作狀態信息反饋控制，以達到預期的控制效果。通過對多功能體育場館的各類照明燈具按各自的不同的要求進行智能照明控制，是現代化多功能體育場館的必要選擇。

1．系統介紹

安科瑞ALIBUS系統是自主研發的智能照明控制系統，主要是用于對于智能照明系統的控制。除此之外還可以與其他如背景音樂、消防、安保等系統聯動。ALIBUS系統采用“自由拓撲結構”，可設計成總線型、樹型、星型等拓撲結構。組網非常方便。該系統把輸入設備和控制設備之間的通信方式完整定義，內部構造簡單，安裝也非常便捷，容易操作，而且功能非常豐富，是獨立且分布式的總線型照明控制系統。天水市的一個體育場館就采用了這種智能照明控制系統，把公共區域和多功能廳以及其他的部分進行分區域的照明工作，使得照明工作能夠更好地運行。

2.系統需求

2.1智能化

體育場館智能照明控制系統是具有更高智能化的系統，它具有信息的采集傳輸以及邏輯分析和智能推理等智能特征。該系統能夠根據當時的環境變化以及場景的客觀需求和用戶的預訂等等條件進行自動采集信息并作出相應的分析和判斷，將結果進行反饋，從而更好地滿足照明需求。

2.2網格化

現代化的體育場館智能照明控制系統是在大范圍內進行的控制系統，他需要計算機網絡通信技術的支撐，運用其中的硬件和軟件來進行智能控制信息的交換傳輸。這一點不同于傳統的照明控制系統，傳統的照明控制系統都是獨立且局部的系統，不需要有網格的連接。兩者相比之下，智能照明系統的*點更多，可以更好地滿足社會的發展。

2.3方便快捷

現代化的照明控制系統是可以通過各種的控制信息的圖形化來進行展示，使得系統能夠更加靈活地自動調節。使用多種方法使得其自動進行調節與控制。現代化的體育場館和各種場所都有使用。智能照明控制系統對于照明工作的順利進行起著非常大的作用。

舉個例子來看，如果一個體育館的建筑面積比較大，能夠容納的觀眾也很多，是一個綜合功能體育館。這樣一個大的體育館就需要一個合理的照明控制系統來，對于體育場館的照明技術要求有水平照度，照度均勻，色溫和顯示等須能夠靈活控制，靈活地適應環境，從而更好地滿足觀眾以及運動員的需要。

2.4安裝方便

智能照明控制系統的布線在控制設備之間以及控制設備和負載之間進行電纜的連接，這也使得電纜的用量很小，有數據顯示，智能照明控制系統的布線可以比傳統的布線減少1/3的材料費用，同時安裝的時間以及費用也大大地減少。

2.5節能環保

智能照明控制系統能夠減少照明在不必要開啟時間內的照明時間，減少用電損耗，延長燈具使用時間。

3.智能照明控制系統的特點

3.1智能控制

智能照明控制系統采用先進的電子感應技術，對于供電信息進行及時的跟蹤和調控。通過調節和控制來提高功率，降低工作溫度，從而使系統更好地運行。智能照明控制系統的主要*勢就體現在它是采用先進的電子電器以及通訊的技術來將照明系統進行智能化的控制。

3.2綠色環保

通過把資源能源的*化利用來降低運行的費用，能夠在保護好燈具，降低損耗，能夠延長燈具的使用壽命，符合現代可持續發展的策略。能夠將光的照度變化，進行充分的利用，將電器照明的范圍準確決定。

3.3信息管理

從管理方面看，智能照明控制系統能夠采用電子信息技術監控整個體育場館的實時照明狀態，并且在大屏幕上進行顯示，這樣更加便于工作人員的管理。而且整個系統的設計比較簡單便捷，只考慮幾個控制點，就可以完整地控制整個系統，使用起來比較安全，可持續性也很高。例如，如果需要進行現場直播。就需要選用比較高的照度值，如果只是在訓練比賽時可以選用中等的照度值，如果是平時訓練時只開放區域照明，都可以提前在智能照明控制系統中控制好，這樣可以達到預期的效果。

4.產品介紹

     根據項目需求，我司選用以下產品幫助客戶更好實現體育館照明管理，達到節能減排，減少不必要照明費用的支出。

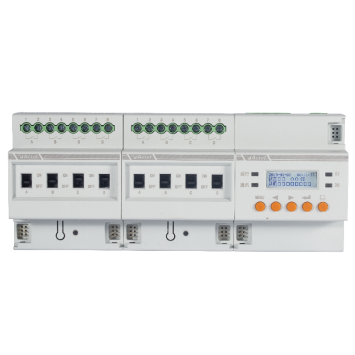

4.1 開關驅動器

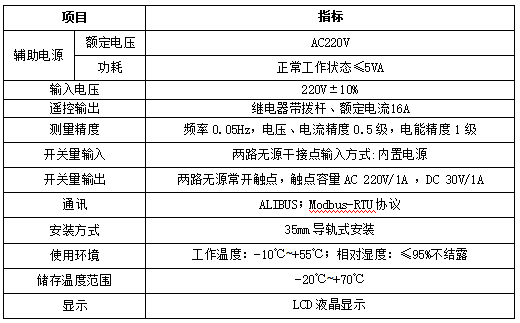

ASL200系列開關驅動器(以下簡稱模塊)，是安科瑞ALIBUS智能照明控制系統的控制模塊。該模塊和其他模塊（諸如智能面板、傳感器等）連接到一起，組成一套完整的控制系統，實現大型公建、樓宇照明系統的智能控制。

該整機作為驅動模塊，直接控制負載電源的通斷,實現多種控制功能，如：開關功能、電流檢測、故障報警、延時功能、場景控制、閾值功能等。

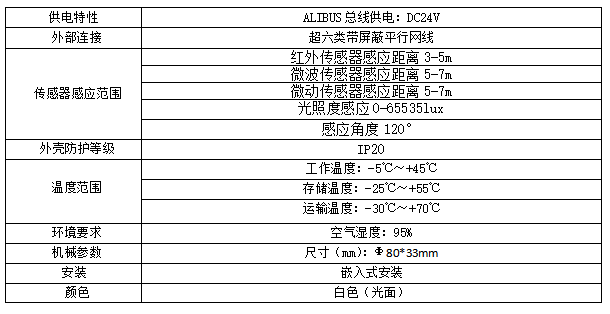

4.2 傳感器

ALIBUS智能照明傳感器(以下簡稱傳感器)，是安科瑞ALIBUS智能照明控制系統的輸入模塊。該模塊和其他模塊（諸如智能面板、開關驅動器等）連接到一起，組成一套完整的控制系統，實現大型公建、樓宇照明系統的智能控制。

該傳感器作為輸入模塊，可以檢測室內人員或物體的運動情況以及當前實時照度，并依照預設的邏輯發送控制命令*照明配電箱（柜）內的驅動器從而實現照明的自動控制與調節。

4.3 智能照明監控軟件系統主要控制功能

4.3.1 定時控制

利用中控軟件界面時鐘管理器，實現整個系統的有關區域照明的定時和自動管理功能，實現公共通道、景觀照明、車庫照明等定時、分時控制、用戶可按需設定平時照明、高峰照明、節假日模式定時關閉、定時通知等。

4.3.2 場景控制

智能照明控制系統根據各個部門的需求，設定不同種類的場景模式，進行各種照明燈光的組合，改化工作環境的效果；結合人體感應傳感器，當人員離開時，關閉該區域照明。

4.3.3 實時監控

控制室，配置一臺中控主機，所有照明控制設備，通過網關，接入監控系統。操作管理人員，可以通過中控電腦，實時監視總線、區域、樓層、樓棟等照明狀態，并可根據需求進行控制調整。系統繪圖工具支持向量圖和多層頁面，圖形頁面縮放方便，切換簡單，支持DXF、WMF、BMP、JPG、ICON等圖形對象的嵌入、支持二維、三維圖元的繪制，增加可視化的空間效果。

4.3.4 事件通報

系統提供了事件通報功能，支持郵件通報、文本輸出以及事件驅動打印，可按照用戶預先設置的條件，觸發事件通報功能。

4.3.5 日照時間計算

按照用戶當前所在的時區，計算日照時間，作為定時控制的時間基準。

4.3.6 數據交換

系統支持OPC服務；通過系統軟件可以與其他建筑智能化系統（如BA系統）進行數據交換。

4.3.7 系統聯動

系統可以開關量輸入模塊，接受其他系統或工作人員的強切信號；實現安防系統、廣播系統、會議系統，甚*消防系統的聯動控制，控制相應燈具點亮和設備啟停。

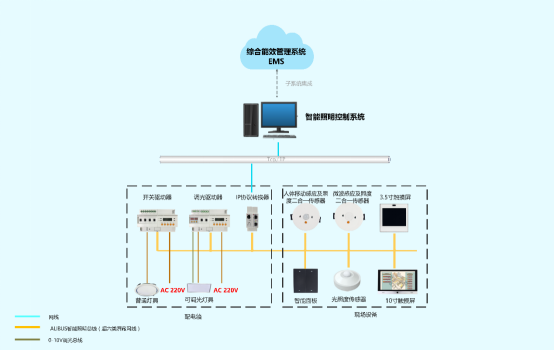

4.4 系統組網設計

4.5  軟件界面

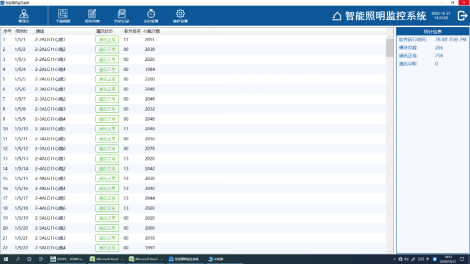

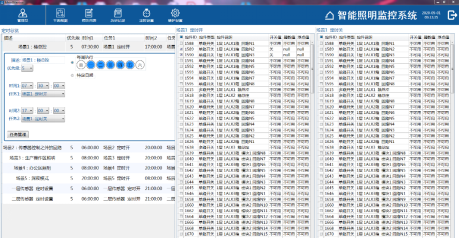

（1） 定時任務界面：可供客戶自由選擇每個定時任務中執行的任務及對應的狀態

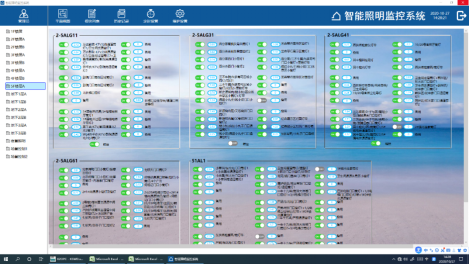

（2） 控制界面：可按照區-樓-層的拓撲結構將各個控件分布到界面上，方便客戶進行操作

（3） 模塊狀態一目了然，如果有模塊掉線的情況會在界面上提示客戶及時排查模塊掉線情況

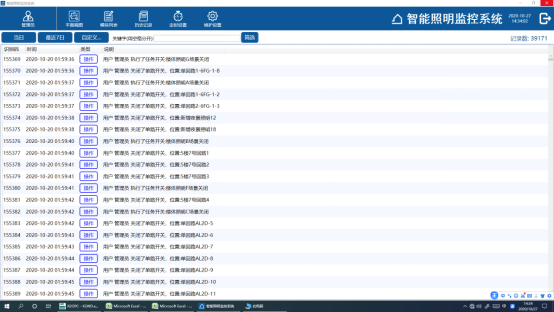

    （4）各個事件均有記錄，能夠方便后續的檢修

5.結束語

在現代化的體育場館建設中，智能照明控制系統是一個重要的組成部分。現代體育場館功能越來越多。智能照明系統作為一個重要環節，在體育館中的應用越來越多。智能照明控制系統的廣泛應用對于全民健身活動以及很多其他群眾健身娛樂生活都能夠提供更加便捷的多功能服務。與此同時也要對于智能照明控制系統進行不斷地改進和完善，使他能夠更好地滿足現代化體育場館多功能建設的需要，以此為社會的快速發展奠定一個良好的基礎

參考文獻

[1].周中. 電力儀表在大型公共建筑電能分項計量中的應用[J].現代建筑電氣2010.6

[2].安科瑞智能照明控制系統產品選型手冊2020.8

[3]. GB 50034-2013建筑照明設計標準

[4]古銘秀，智能照明控制技術在體育館照明改造工程中的應用[J].智能建筑與城市信息，2013（12）：72-76
