1.概述

隨著市場經濟的快速發展和人們生活水平的不斷提高,**各地相繼建起了大批大型小商品市場,此類市場以其商品種類繁多、經濟實惠、停車方便等特點吸引了大量的顧客,成為人們日常光顧的重要場所,方便了人們的日常生活。

小商品市場集商品出售和短時貨物儲存于一體,具有建筑規模大、單體空間跨度大、市場內攤位密集、人員流動量大、經營性質復雜、經營品種內點燃物、易燃物較多、火災荷載大等特點。另外加上這類小商品市場的消防安全狀況參差不齊,實際使用中各項防火措施很難全部落實到位,導致此類場所的電氣火災危險性較大。一旦發生火災,造成的生命和財產的損失不可估量。

2.應用場所

小商品市場低壓配電系統。

3.應用場所及方案

下面以浙江某輕紡城工程為例介紹配電系統安全用電解決方案。

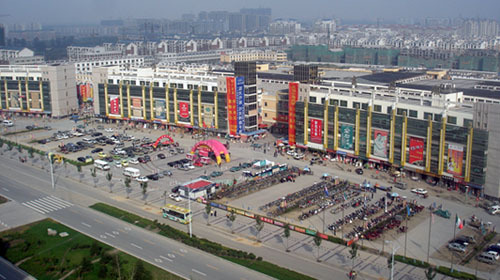

項目概況：該輕紡城是某市綜合性市場。其占地10萬平方米，倉庫面積8000多平方米，經營面積7萬多平方米。市場地理條件*越，前臨省道，后枕滬、學、甬高速公路，東離市2公里，西距**機場3公里，市區多條公交車直抵市場，形成了方便的立體交通網絡。輕紡城已形成服裝、窗簾、燈具、家私、板材、五金、副食、鞋類、百貨、家電等12個專業交易區和床上用品、玩具、通迅器材、針織衣、化妝品等5條特色街，總攤位4000余個，日均客流量4-5萬次，年營業額50多億元！

客戶痛點：店鋪密集、人員流動量大、商品易燃，防火等*高，消防壓力大。一旦發生電氣火災事故，造成的生命和財產的損失不可估量。

項目需求：對該其三*配電系統進行智能化升*改造，使得輕紡城電氣安全管理從傳統的“人防”“物防”為主進化到“人防”“物防”“技防”“聯防”四防一體化的新業態，限度做到“早預防、早發現、早隱患”，達到“電不傷人、電不起火、電不漏電、節能用電、遠程控制等功能”的目的，提升配電系統的用電安全性、可靠性，提高配電系統的智能化監測和保護水平。項目總金額500多萬。項目一期已完成，由同行實施。此項目為二期，包含2幢樓，規模大于一期。

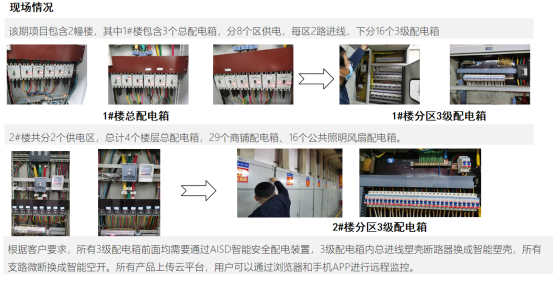

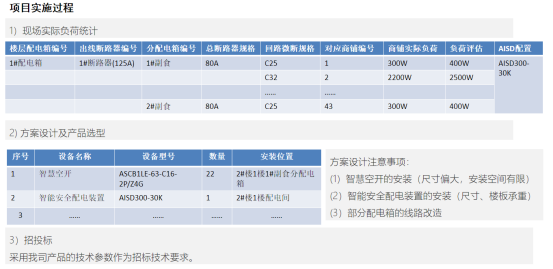

該工程為市場配電改造項目，涉及副食、服裝、燈具等多個區域。根據對應配電箱后負載統計及項目需求，設置了16臺智能安全配電裝置，項目具體配置見以下示圖。

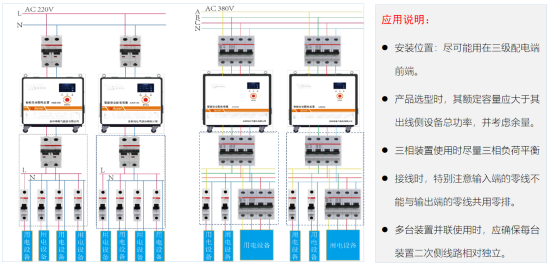

為了方便系統的監測和管理，提高管理效率，本方案在變電所值班室內還配置了安全智慧用電系統，該系統通過4G無線通訊將智能安全配電裝置與后臺主機連接，用于實時監測管理安全裝置后的負載回路，值班電工和安全負責人員可以通過手機APP或電腦的WEB瀏覽器對系統運行狀況進行監控，消防值班室可以通過云平臺對配電系統的運行狀態進行監控，對用電數據和故障警報進行統計和分析，評估系統的狀況，并進行運維管理。項目系統圖和接線圖如下圖所示

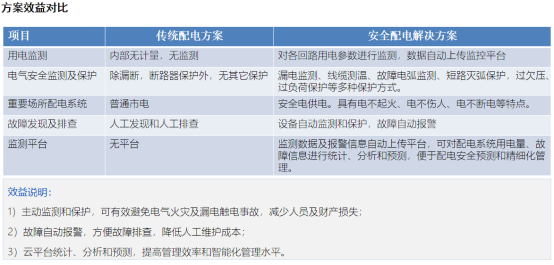

裝置使用前后對比圖

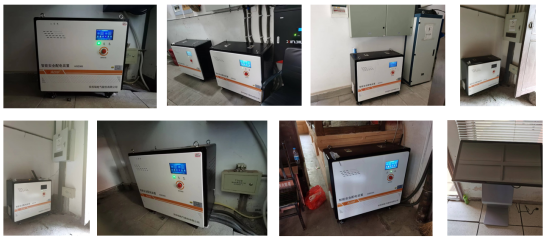

裝置現場安裝圖片

4.AISD系列智能安全配電裝置介紹

4.1產品介紹

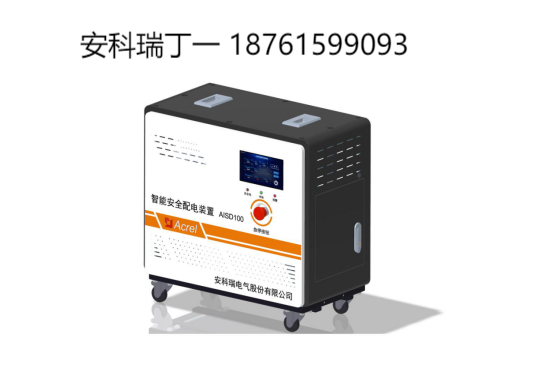

AISD系列智能安全配電裝置是安科瑞電氣有限公司專門為低壓配電側開發的一款智能安全用電產品，本產品主要針對低壓配電側人身觸電安全事故、線路老化、漏電引起電氣火災等等常見隱患而設計。

產品主要應用于寺廟、學校、醫院、養老院、康復、酒店、商場、企事業單位、家庭電器等各類低壓用電的場合。

4.2功能特點

采用一體化整機設計，專門的用戶接線及操作窗口，簡化用戶使用。

提高供電連續性。裝置負載側電網發生單相接地故障時，電網可持續供電，裝置警報，但不會切斷電源，不影響用電設備繼續運行。

提高供電安全性。裝置輸出側負載線路發生單相接地故障時，接地點不會產生火花，防止電氣火災事故發生。

保障人身安全。裝置限制了負載側電網的漏電流，人體誤觸碰到單根供電線路時，能對人體進行保護，不會造成觸電事故。

監測警報功能。后端輸出線路發生過載、過欠壓、*緣，以及裝置內部超溫故障時，裝置發出聲光警報信號。

電參量測量與顯示。裝置能實時測量輸出線路的電流、電壓、功率、電能、裝置溫度和輸出線路對地*緣電阻值，并在觸摸屏上實時顯示。

事件記錄。裝置可存儲20條事件記錄，可供用戶查詢。

通訊功能。裝置配有1路RS485通訊，采用標準Modbus-RTU協議。也可選配無線通訊功能，通過有線組網或無線方式將數據發送到云平臺，用戶可以使用瀏覽器、手機APP或微信眾號對裝置的遠程監測和控制。

具有應急市電切換、浪涌保護及緊急按鈕斷電功能。

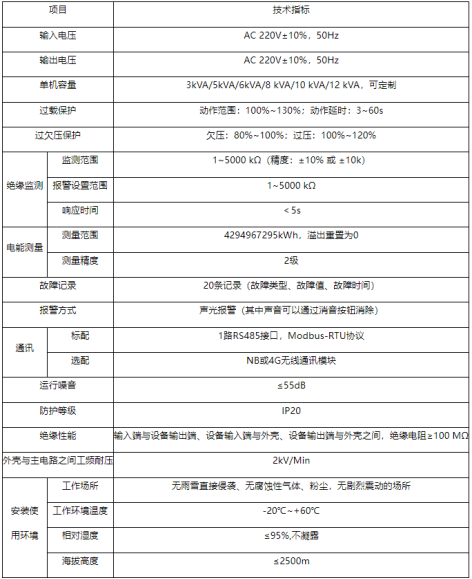

4.3技術指標

注：具體容量選型時請咨詢相關工程師。

5.注意事項

1）在選用智能安全配電裝置時，裝置的額定容量應該與后方用電設備的額定容量保持一致。例如，當智能安全配電裝置的額定容量為3kVA時，后方用電設備的額定容量應不超過3kVA，嚴禁將其使用于額定容量不匹配的配電線路中。

2）智能安全配電裝置器采用落地安裝，應確保安裝場所無滴水、腐蝕性化學氣體和沉淀物質，并注意環境溫度和通風散熱。

3）接線時應按接線圖操作，同時為了防止接頭處接觸電阻過大而導致局部過熱，也避免因接觸不好而導致裝置工作不正常，應確保裝置相應端子接線擰緊壓實。

4）嚴禁非專業人士擅自打開產品外殼
