摘要：本文分析多電量變送器在消防巡檢設備中的應用，使用多電量變送器，可以給消防巡檢控制系統提供消防控制柜回路的電壓、電流、功率、功率因數等信息，從而為控制系統做出各種判斷，及時發現消防巡檢設備可能存在的隱患。

關鍵詞：多電量變送器；消防巡檢；信號檢測

0：概述

      當前，由于消防設備長期不用造成的水泵銹蝕、銹死現象十分普遍，單純的靠人工辦法來實現對消防水泵的檢測已被多次事實證明無法保證消防水泵的可靠運行。本文介紹了多電量變送器在消防給水設備巡檢系統中的應用，該產品取得了良好的應用效果，減少了消防給水設備發生失效的可能性。

1：多電量變送器在消防巡檢設備中的應用

消防給水設備是固定消防供水系統的基本組成部分，雖然此部分在整個大廈消防系統中的造價所占比例并不高，但無數經驗和教訓都證明：初期火災的撲救成功與否，主要還是取決于此部分設備的完好與否。消防給水設備的特點是：平時不用，甚*長期不用，一旦使用就要發揮作用。

針對這種現象，相關部門制定了《國家固定消防給水設備的性能要求和實驗方法》這一強制性文件，文件明確要求消防設備需要具有自動巡檢功能。文件明確規定：

1、設備應具有自動和手動巡檢功能，其自動巡檢周期應能按需設定。
2、消防泵控消防方式逐臺啟動運行，每臺泵運行時間不少于2min。
3、設備應能保證在巡檢過程中遇消防信號自動退出巡檢，進入消防運行狀態。
4、巡檢中發現故障應有聲、光報警。具有故障記憶功能的設備，記錄故障的類型及故障發生的時間等，應不少于5條故障信息，其顯示應清晰易懂。

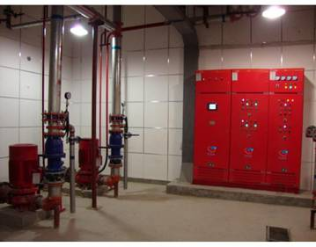

圖1 應用中的消防給水設備現場

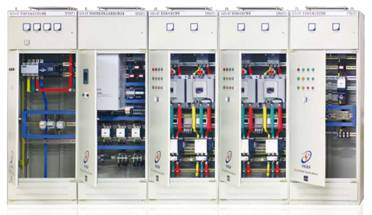

圖2 消防控制柜，包括控制面板，軟起動器，多電量變送器采集設備等

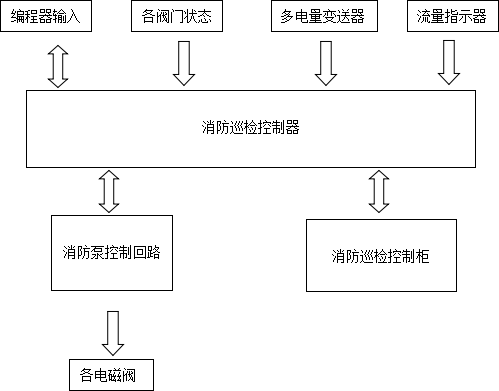

圖3 消防巡檢控制原理圖

圖3是消防巡檢控制原理圖，在低頻巡檢周期時，消防巡檢系統按照編程器預先錄入程序低頻啟動水泵，可以對測試給水系統是否可靠。所有設備都在低頻運行狀態，由巡檢控制器判斷水泵運行狀態。出現火災，則立即停止巡檢，可以切換*消防流程進行滅火。多電量變送器提供給控制器多類型的電參數，如電流，電壓，功率，功率因數等信息，從而為控制器做出各種判斷，如過壓，欠壓，缺相保護、電機堵轉等錯誤信息提供完備的信息。巡檢時，消防巡檢控制器會對消防控制柜的主回路進行檢測確認正常后，逐臺驅動消防泵使之低速運行，此時驅動功率很小，約是泵電機額定功率的百分之一左右，所以節能顯著，而且由于轉速低，所以不會對供水管網增壓。

2：多電量變送器介紹

圖4 多電量變送器外形

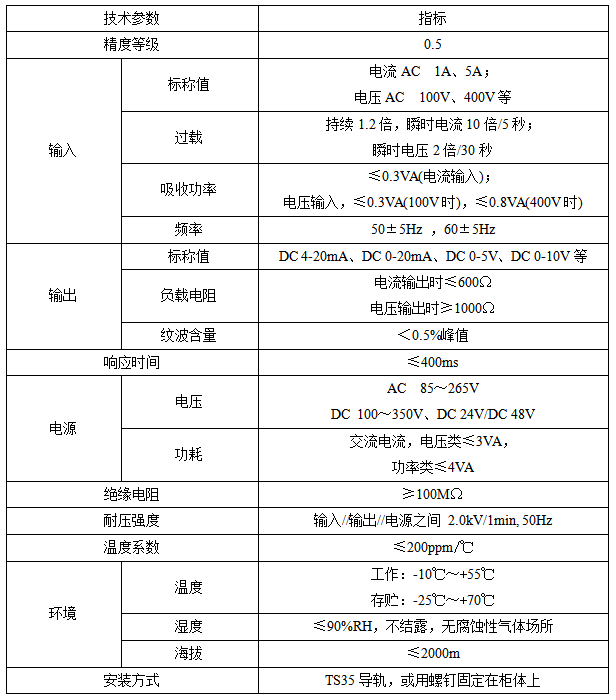

多電量變送器具有如下特點：多電量變送器是一款智能電參數變送器，能替代過去的電流、電壓、功率、功率因數等一系列變送器，可降低系統成本，方便現場布線，提高系統的可靠性。還可與其他廠家的控制模塊掛在同一485總線上，且便于計算機編程，客戶可以根據需求構建自己的測控系統。多電量變送器采用電磁隔離和光電隔離技術，供電電源、輸入信號及輸出信號三方**隔離。其主要的功能與技術指標如下：

3：結束語

     消防設備能否正常使用和運行關系到人的生命和財產能否得到保障，原來粗放式的靠人工巡檢消防設備的方法已經不能適應現代消防的需要。通過設定消防水泵定期自動低速巡檢可以防止消防水泵銹蝕及銹死現象發生和電機除潮，保證接到啟動命令時設備能立即正常運行的目的。多電量變送器在消防巡檢系統中為巡檢控制器提供回路電流，電壓，功率，功率因數等信息，使控制器能夠判斷回路是否產生過壓，欠壓，缺相保護、電機堵轉等故障信息，達到降低風險的目的。

參考文獻：[1].任致程 周中. 電力電測數字儀表原理與應用指南[M]. 北京. 中國電力出版社. 2007. 4
