1.概述

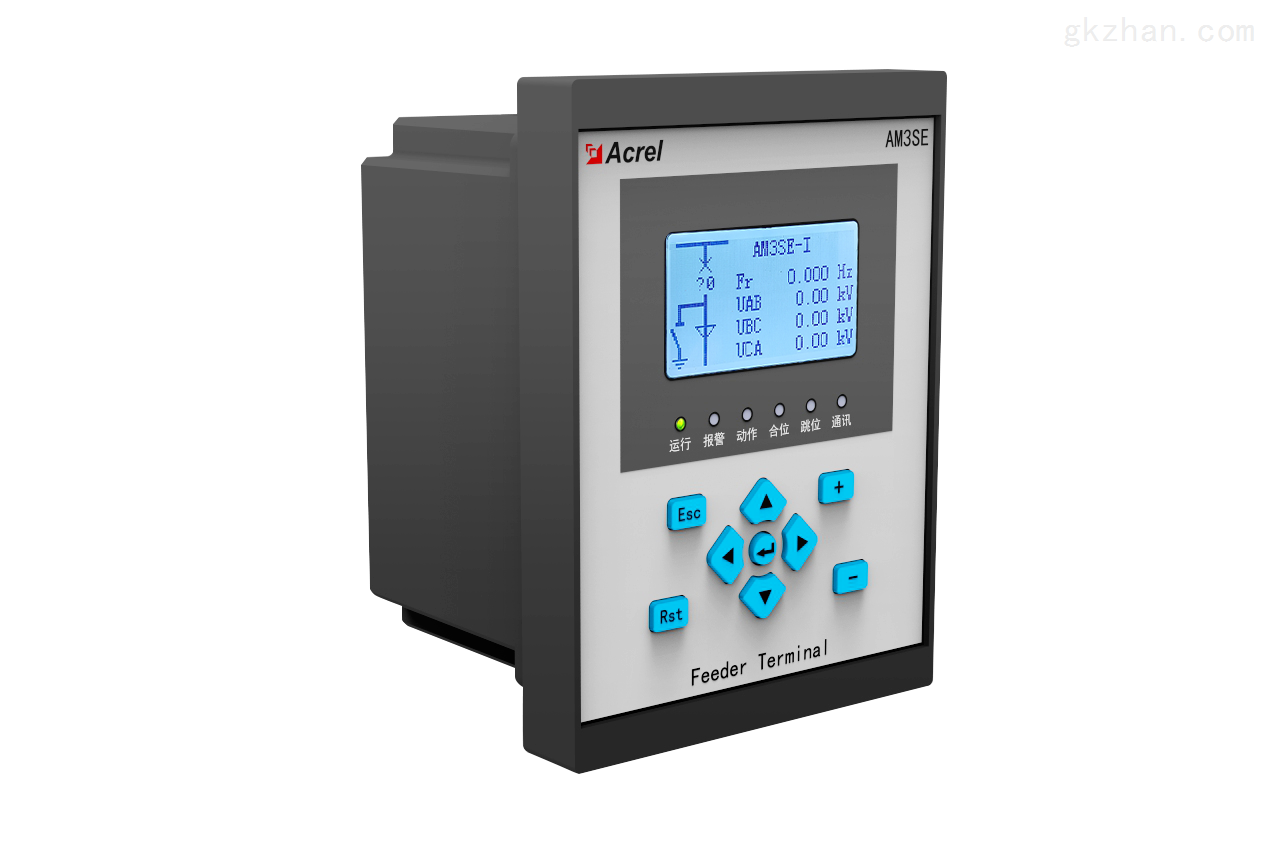

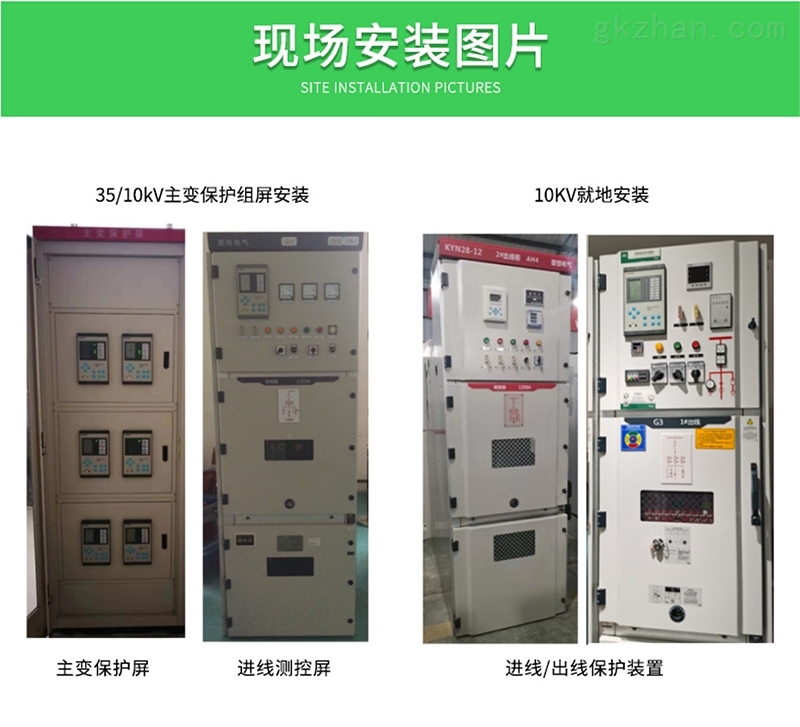

AM3SE系列微機保護裝置集保護、控制于一體，適用于35kV及以下電壓等*的用戶終端變電站（所），可實現用戶變電站的保護和控制。應用領域覆蓋電力、水利、交通、石油、化工、煤炭、冶金等行業。

保護裝置采用成熟可靠的保護原理和算法，抗干擾性能強，可靠性高，保護實現方式靈活，通訊采用冗余設計。裝置具備11路開關量采集和5路繼電器輸出，能與Acrel-2000Z電力監控軟件配合，可以實現無人值班的終端用戶變電站配電自動化系統。

2.特點

? 成熟完善的保護功能：

保護裝置針對不同一次設備可以靈活配置不同的保護功能，可以實現35kV以下電壓等*變配電站保護控制功能，適用于線路、母聯、配電變壓器等設備的保護和自動控制功能。

? 高性能硬軟件平臺：

AM3SE系列保護裝置采用高性能的硬件平臺，全部采用工業*元器件，專業的EMC設計，配合完善的在線自檢測試程序，采用高性能處理器作為保護CPU，配置以大容量的RAM 和Flash，使本產品具有較強的數據處理、邏輯運算和信息存儲能力。

? 人性化：

裝置采用全漢化液晶顯示，人機界面清晰易懂；靈活、舒適的按鈕設計，菜單式操作簡單、便捷；配備的計算機界面的調試與分析軟件，調試及維護簡單方便。

? 豐富的接口資源：

5路交流電流、3路交流電壓通道；11路開關量輸入通道（交直流兩用)、5路開關量輸出通道；1個RS485通訊接口；1個IRIG-B對時口。

? 靈活方便的接線方式：

裝置的3路交流電壓輸入可接相電壓，也可接線電壓或零序電壓或不平衡電壓，適應各種PT接線方式。保護電流可接三相電流；另外兩路交流電流通道可以接零序電流、不平衡電流或者線路電流。

? 透明化：

實時記錄交流量、開入量、開出量和所有保護模塊的狀態；

記錄保護內部各元件動作行為、動作時間和錄波數據。

? 開關量輸入自定義：

用戶可根據需求對開關量輸入進行自定義配置，可*大限度的滿足用戶需求，靈活方便。

? 高可靠性設計：

通過6項電磁兼容檢測認證，電快速瞬變脈沖群、靜電放電、浪涌抗干擾性能等均達到IV等*標準。

? 開放性：

裝置內置兩種通訊規約：Modbus-RTU和IEC 60870-5-103 ，可通過菜單設置選擇。可實現遠方定值修改和切換、事件記錄及錄波數據上傳、壓板遙控投退、遙信、遙控跳合閘。

3.技術參數

3.1 額定參數

3.1.1工作電源

額定電壓：AC/DC 220V，AC/DC 110V，DC 48V，DC 24V

范    圍：額定電壓×（1±20%）

功    耗：≤10W (直流)

3.1.2輸入激勵電壓

額 定 值：AC 100V或100

測量范圍：1～120V

準 確 度：±0.5%

功率損耗：每相功率損耗不大于0.5VA

過載能力：1.2倍額定電壓，連續工作；

          2倍熱過載，允許10s。

3.1.3輸入激勵電流（保護電流）

  額 定 值：AC 5A 或1A

測量范圍：0.04In～15In

功率損耗：每相功率損耗不大于0.5VA

過載能力：2倍額定電流，連續工作；

40倍額定電流，允許1s。

3.1.4頻率

   額定頻率：50Hz或60Hz

   頻率范圍：45～55Hz或60Hz

   準 確 度：±0.1Hz

3.1.5開關量輸入

額定電壓：AC/DC 220V，AC/DC 110V，DC 48V，DC24V

電壓范圍：額定電壓×（1±20%）

功率消耗：每通道功率消耗≤1W（DC220V）

3.1.6開關量輸出

機械壽命：≥10000次

接通容量：≥1000W，L/R = 40ms

導通電流：連續≥5A，短時（200ms）≥30A

斷開容量：≥30W，L/R = 40ms

3.2 主要技術性能

  電壓元件：整定值容許誤差應不大于±3%；過壓返回系數0.95，欠壓返回系數1.05；

電流元件：整定值容許誤差應不大于±3%；過流返回系數0.95，欠流返回系數1.05；

頻率元件：整定值容許誤差應不大于±0.02 Hz；

   比較元件：返回系數為0.95或1.05；

   反時限元件：反時限動作時間±5%或±40ms；返回系數：0.95；

   時間元件：延時時間2s內誤差≤40ms；延時時間大于2s，誤差≤（1%）整定值±40ms。

3.3 正常工作環境條件

環境溫度： -10℃～＋55℃；

裝置的貯存、運輸允許的環境溫度為-25℃～＋70℃；

相對濕度：5％～95％（產品內部不凝露，不結冰）；

海拔高度：≤2500m。

3.4 *緣性能

*緣電阻：>100MΩ，500Vdc

  介質強度：回路和地之間，獨立回路之間：工頻耐壓2KV

沖擊電壓：±5KV(1.2/50μs，0.5J)

3.5 電磁兼容性能
