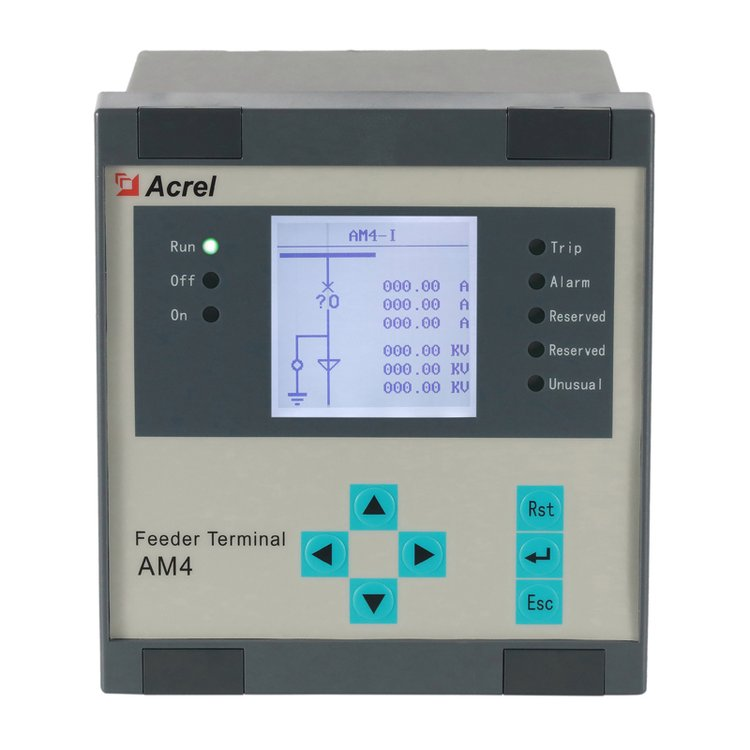

產品簡述

AM4系列微機保護裝置集保護、控制于一體，適用于 35kV 及以下電壓等*的用戶終 端變電站（所），可實現用戶變電站的保護和控制。應用領域覆蓋電力、水利、交通、石油、 化工、煤炭、冶金等行業。 保護裝置采用先進成熟可靠的保護原理和算法，抗干擾性能強，可靠性高，保護實現方 式靈活，通訊采用冗余設計。裝置具備 12 路開關量采集和 5 路繼電器輸出，能與 Acrel-2000Z 電力監控軟件配合，可以實現無人值班的終端用戶變電站配電自動化系統。

AM4-U1/AM4-I微機綜合保護裝置特點 ：

成熟完善的保護功能： 保護裝置針對不同一次設備可以靈活配置不同的保護功能，可以實現 35kV 以下電壓等 *變配電站保護控制功能，適用于線路、母聯、配電變壓器等設備的保護和自動控制功能。

高性能硬軟件平臺： AM4 系列保護裝置采用高性能的硬件平臺，全部采用工業*元器件，專業的 EMC 設計， 配合完善的在線自檢測試程序，采用高性能處理器作為保護 CPU，配置以大容量的 RAM 和 Flash，使本產品具有較強的數據處理、邏輯運算和信息存儲能力。

人性化： 裝置采用全漢化大屏幕液晶顯示，人機界面清晰易懂；靈活、舒適的按鈕設計，菜單式 操作簡單、便捷；配備的計算機界面的調試與分析軟件，調試及維護簡單方便。

豐富的接口資源： 4 路交流電流、4 路交流電壓通道；12 路開關量輸入通道（交直流兩用)、5 路開關量輸 出通道；1 個 RS485 通訊接口、1 個 RS232 維護口。

靈活方便的接線方式： 裝置的 4 路交流電壓輸入可接相電壓，也可接線電壓或零序電壓或不平衡電壓，適應各 種 PT 接線方式。保護電流可接三相電流；另外一個交流電流通道可以接零序電流、不平衡 電流或者線路電流。

透明化： 實時記錄交流量、開入量、開出量和所有保護模塊的狀態； 記錄保護內部各元件動作行為、動作時間和錄波數據。

強大的圖形可編程： 采用全圖形化編程技術，可以根據需要對裝置進行邏輯編程，滿足多數用戶的要求。如 果保護裝置在使用過程中需要更換保護功能，只需通過裝置的維護端口更新內置邏輯圖即 可，實現方式簡單靈活。

高可靠性設計： 通過 6 項電磁兼容檢測認證，電快速瞬變脈沖群、靜電放電、浪涌抗干擾性能等均達到 IV 等*標準。

開放性： 裝置內置兩種通訊規約：Modbus-RTU 和 IEC 60870-5-103 ，可通過菜單設置選擇。可 實現遠方定值修改和切換、事件記錄及錄波數據上傳、壓板遙控投退、遙信、遙控跳合閘。

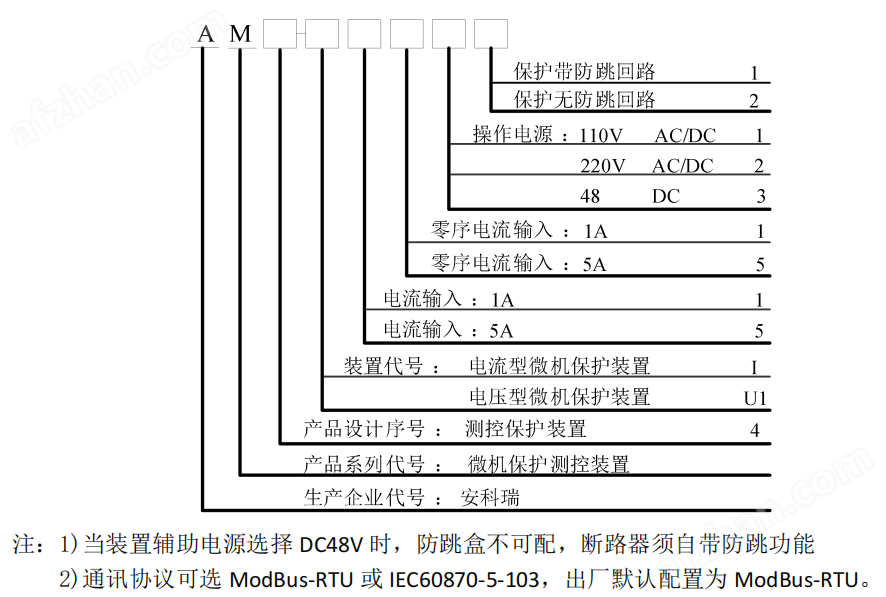

選型表

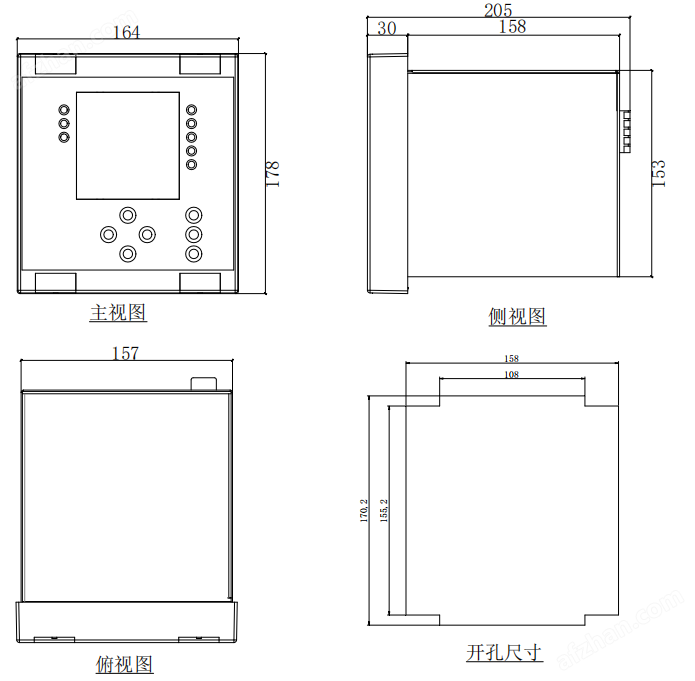

外形及開孔尺寸

1.AM4
