安科瑞單相電流輸入鐵塔基站多回路計量?jī)x表

　　1、概述

　　DTSD1352-xSyD系列安科瑞單相電流輸入鐵塔基站多回路計量?jī)x表主要用于多個三相回路的全電參量測量，可同時接入x個三相回路、y個單相回路的電流輸入?？芍苯踊蜷g接測量電壓電流、功率、功率因數、相角、不平衡度、諧波等參數。

　　2、產品型號規格

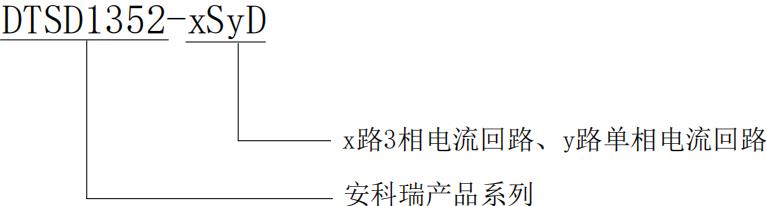

　　2.1主體模塊命名規則

　　注:建議AKH-0.66W-20Y/Z-15Y/W-12Y的安放位置與一次側互感器的間距保持在1米以上。

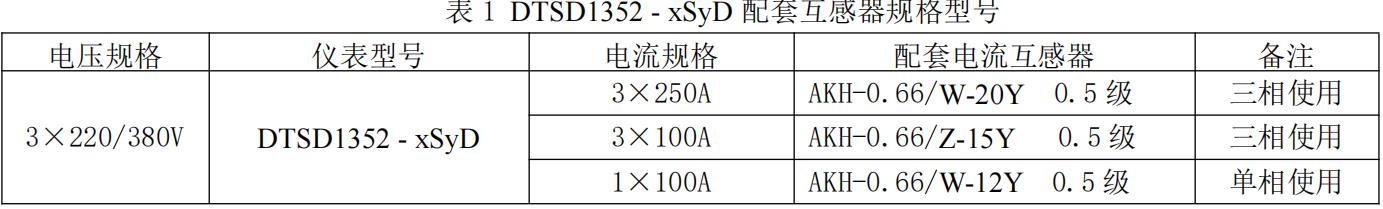

　　2.2配套互感器規格型號

　　注:建議AKH-0.66W-20Y/Z-15Y/W-12Y的安放位置與一次側互感器的間距保持在1米以上。

　　3、產品功能及技術參數

　　3.1產品功能

　　具體功能如下：

　　1)x路三相和y路單相回路全電參量測量，電流互感器外置;

　　2)監測各相電壓/電流、零序電流、頻率;

　　3)監測各相功率、總功率(有功、無功、視在);

　　4)監測各相功率因數、總功率因數;

　　5)監測電壓/電流相角、電壓/電流不平衡度;

　　6)監測電壓、電流總諧波及2-31分次諧波;

　　當月和上月的電壓、電流、功率ji值記錄;

　　1)max電流、max功率需量和實時電流、實時功率需量;

　　2)200條事件記錄，記錄DIDO的動作情況;

　　3)支持過壓、過流、斷相、DI聯動等報警輸出;

　　4)4時區14時段的費率設置;

　　四象限電能，12個月復費率電能統計;

　　1)31天四象限和復費率電能凍結，正反向電能計量;

　　2)兩路無源開關量輸入、兩路開關量輸出、RS485通訊;

　　3)兩路有源開關量輸入，用于識別油機和市電接入。

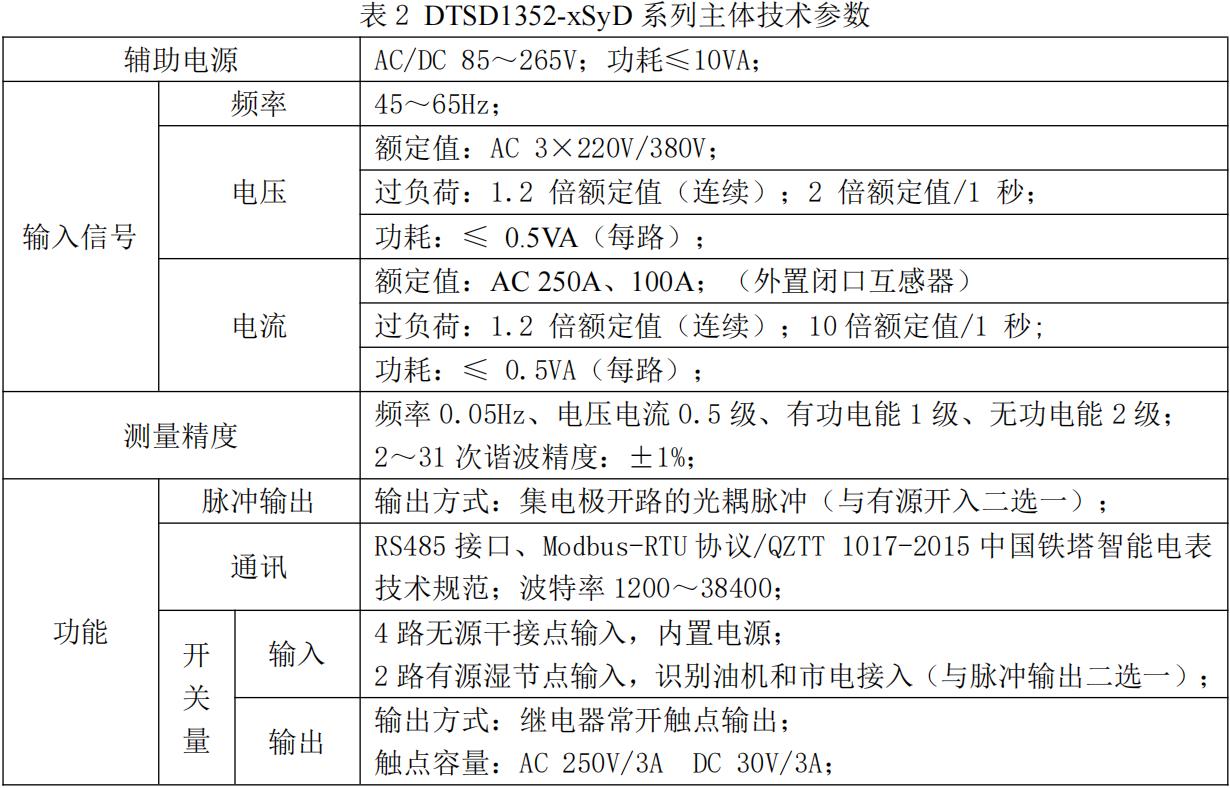

　　3.2主體技術參數

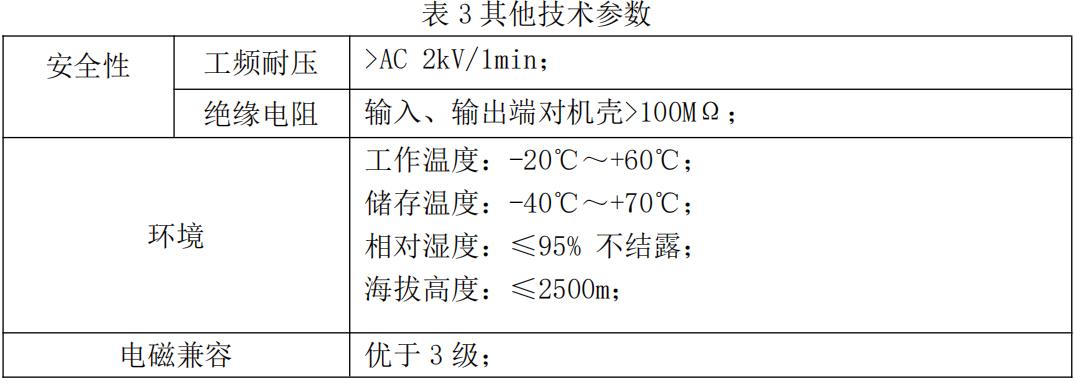

　　3.3其他技術參數

　　4、外形尺寸及安裝說明

　　4.1外形尺寸(單位：mm)

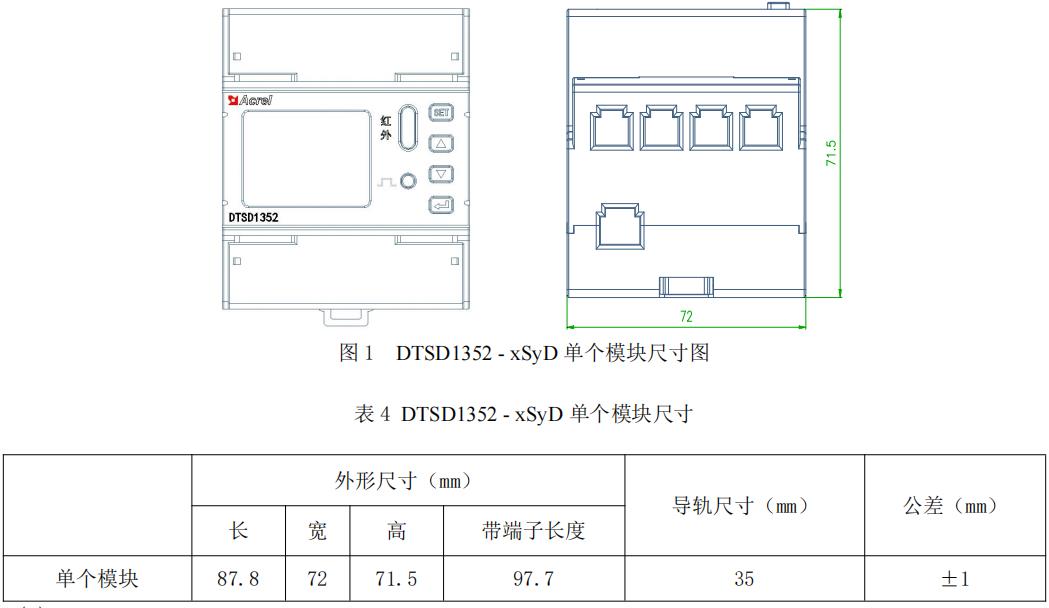

　　(1)DTSD1352-xSyD單模塊尺寸圖

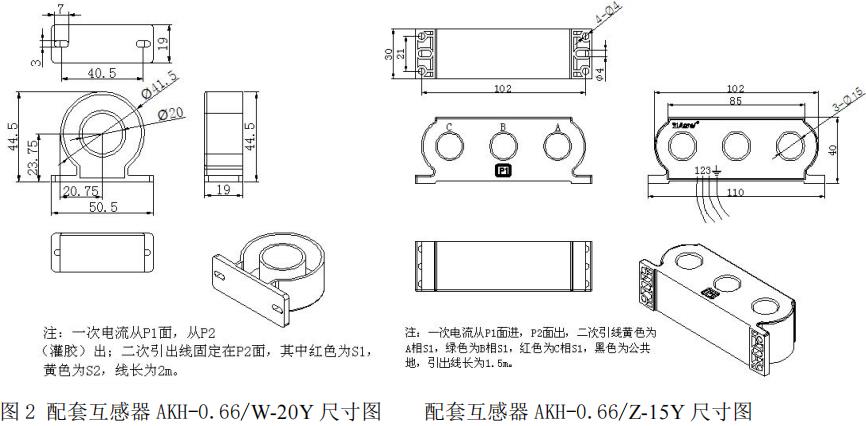

　　(2)配套互感器外形尺寸

　　注：三相回路的3個互感器共用同一條線束。
