一、產品概述

      APM系列網絡電力儀表是按IEC標準設計的網絡電力儀表，具有全電量測量、電能統計、電能質量分析、錄波功能(APM830)、事件記錄功能及網絡通訊等功能，主要用于電網供電質量的綜合監控。

      該系列儀表采用模塊化設計，配合功能豐富的外部功能擴展模塊可以靈活實現電氣回路全電量測量及開關狀態監控，雙RS485 和以太網接口配合可實現RS485主站數據抄送，省去數據交換機。PROFIBUS-DP接口可以實現高速數據傳輸及組網功能。

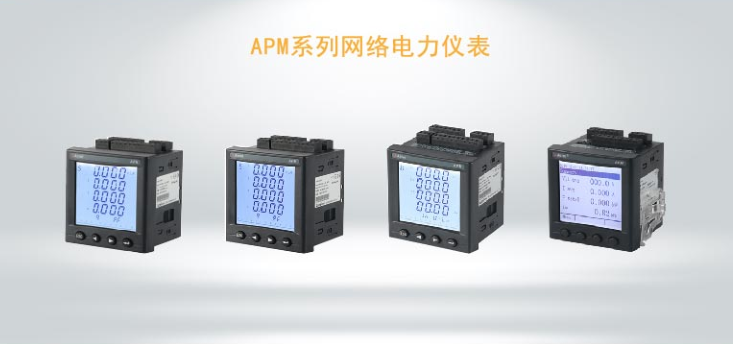

二、型號說明

   ■ APM800全電量型網絡電力儀表

   ■ APM801 高精度型網絡電力儀表

   ■ APM810全功能諧波型網絡電力儀表

   ■ APM830電能質量型網絡電力儀表

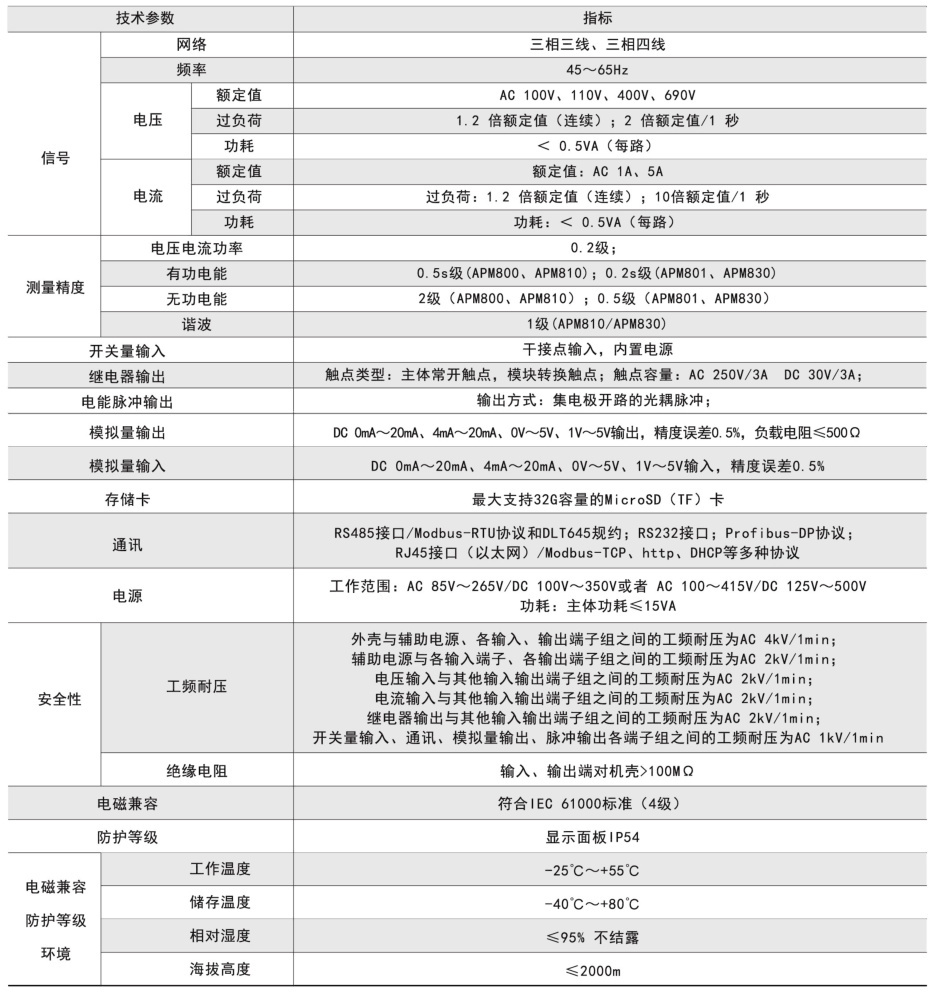

三、技術參數

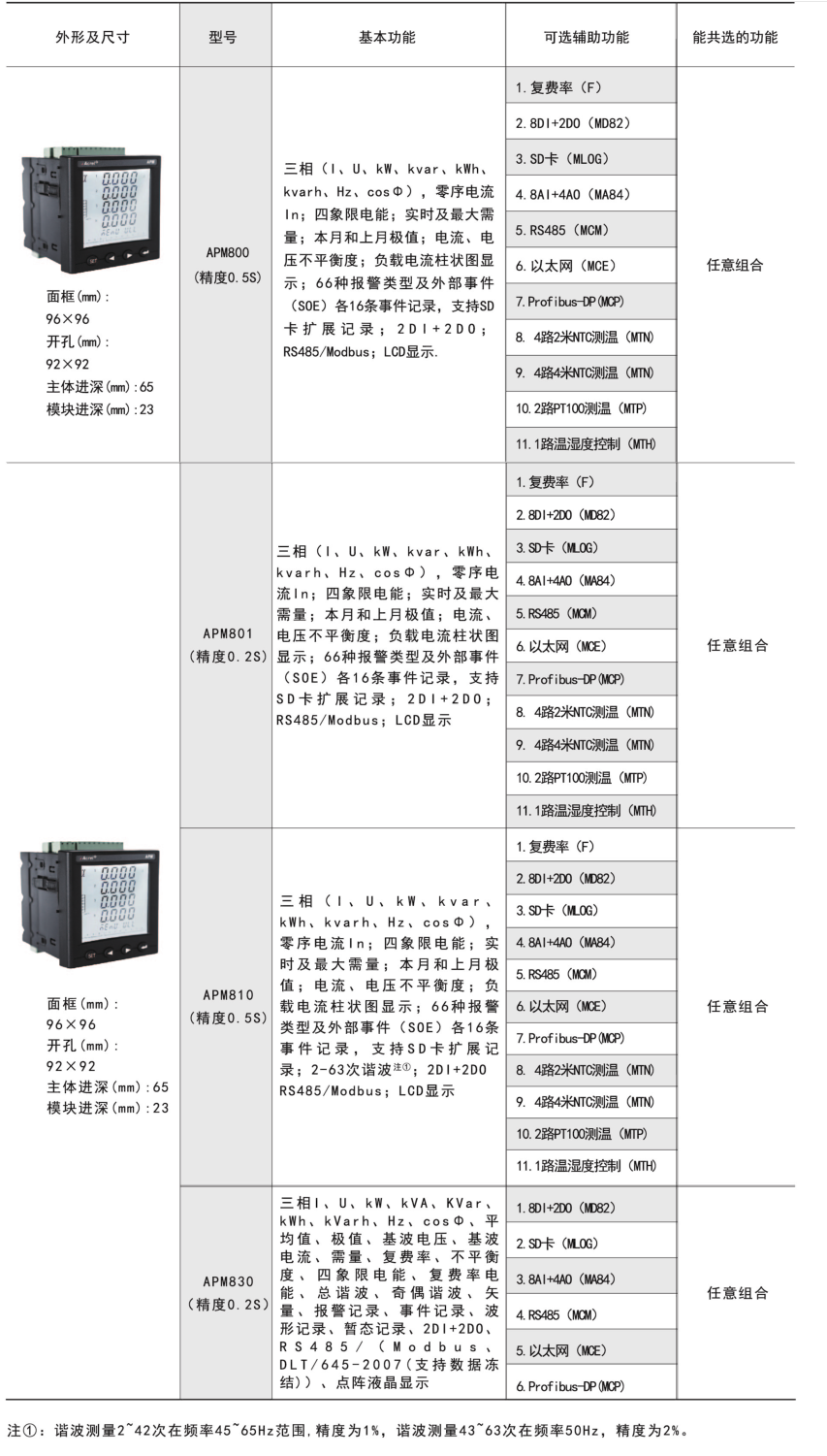

四、功能描述

五、產品特點

   ■ 多種工作電源適配:AC/DC85V~265V或者AC/DC115~415V(P2)選配

   ■ 顯示:APM800、801 810段碼液晶，APM830點陣液晶可中文顯示;

   ■ 可配置多種通訊方式，包括Profibus-DP和以太網，支持Modbus-RTU協議，DL/T645-2007規約(支持凍結功能)

   ■ 測量參數:復費率電能、儀表內部溫度測量(APM830)。

   ■ 高精度電量測量:有功電能0.2S(APM800 APM810 0.5S)，無功電能0.5S(APM800、APM801 APM810)

   ■ 具有全面的電能質量分析

   ■ 矢量圖測量(APM830):電壓、電流波形、基波電壓、電流。

   ■ 暫態記錄(APM830):可記錄800條暫態波形記錄，支持 TF卡擴展記錄。

   ■ 支持多種報警類型記錄和事件記錄，可擴展SD卡記錄。

   ■ 自帶2路開關量輸入+2路繼電器輸出(2D+2D0)，并可擴充額外開關量模擬量模塊。

六、應用范圍

   ■ 進線，母線柜內全部電力監控

   ■ 低壓柜內自動化裝置及智能化終端系統的監控變電站、建筑或者工廠自動化系統工業企業中配電自動化系統

   ■ 工廠動力系統自動化及負荷控制能源和能效管理系統

   ■ 發電廠電氣能源管理系統

   ■ 精度參數要求較高的電力監控系統

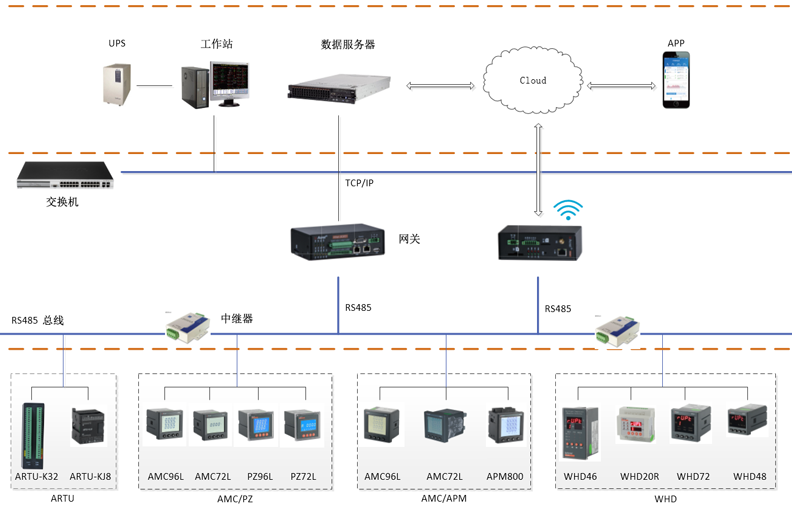

七、應用組網圖
