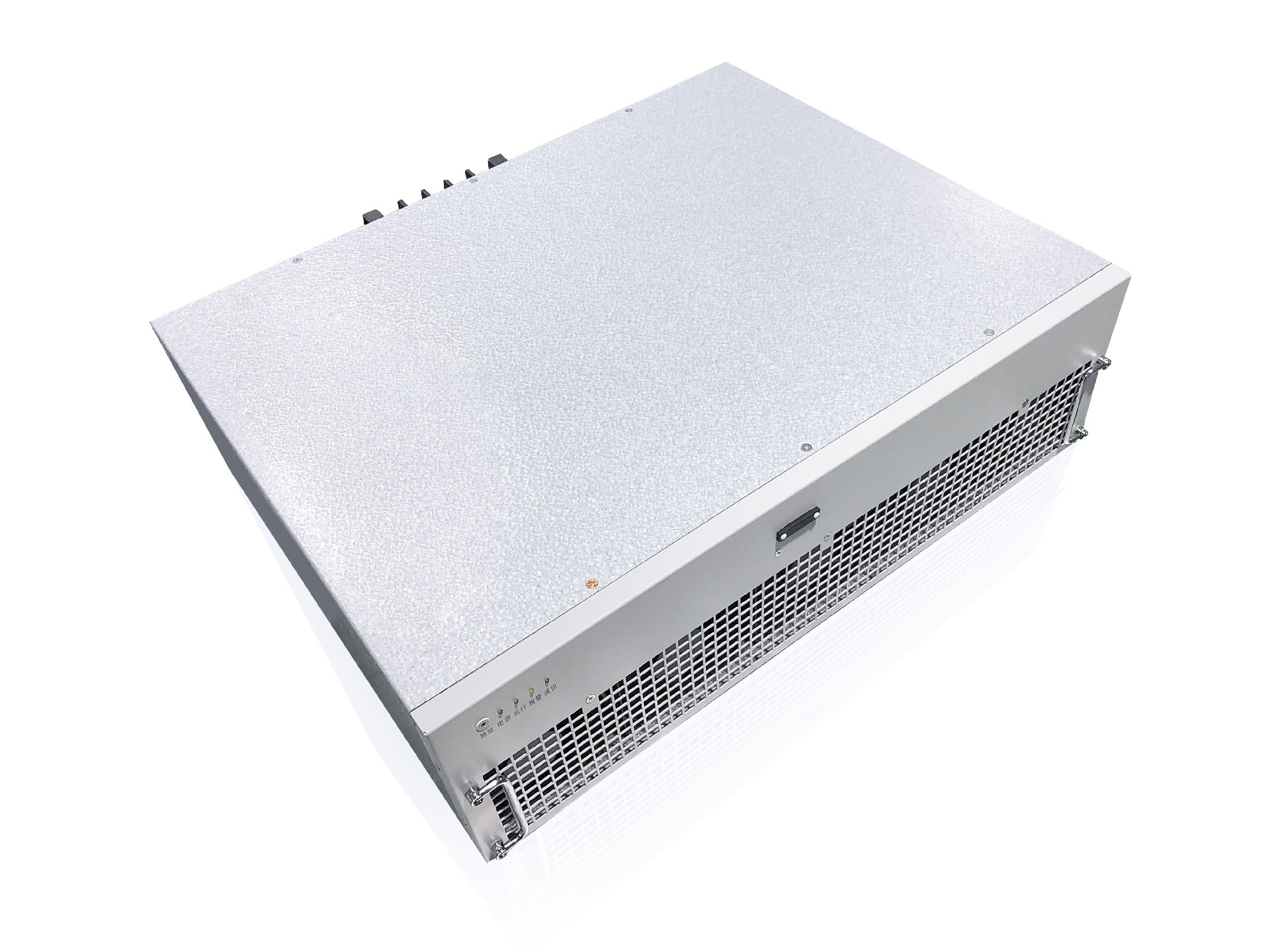

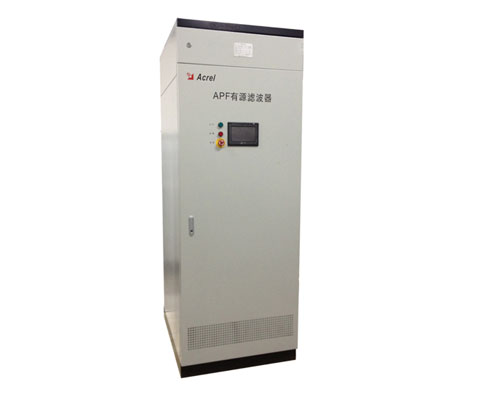

產品簡介

應用范圍：
適用于補償電網中的無功電流，諧波電流以及不平衡電流等場合。

訂貨范例：
具體型號：ANSVG-S-A 120-50
技術參數：無功補償容量120 Kvar，諧波補償電流50A
電壓等*：380V
防護等*：IP20（可按客戶要求定制）

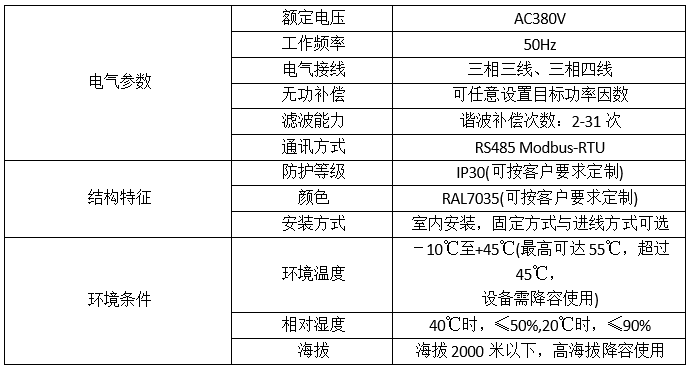

技術參數

產品選型

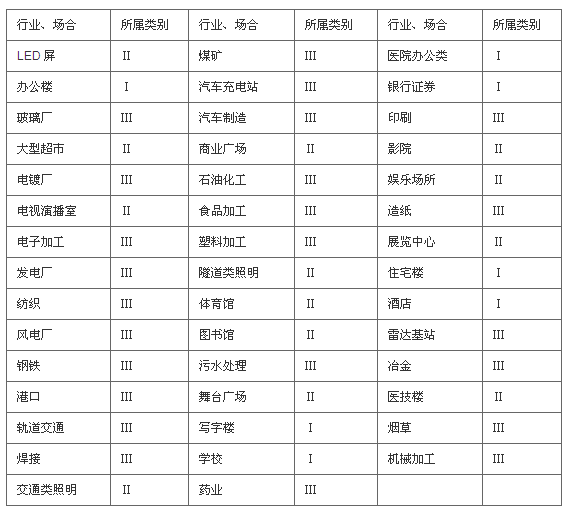

為了方便進行快速選型，首先將行業進行分類，各行業所屬類別如下表（Ih=SL×ah ， Q=SL×η，Ih指APF容量， Q是指無功補償容量，SL 是指變壓容量，ah 是諧波補償行業系數，η是指無功補償行業系數）：

Ⅰ：系數 ah約為0.12，系數η 約為0.3，適用于寫字樓、住宅等諧波、無功需求相對較小的場合；
Ⅱ：系數 ah約為0.20，系數η 約為0.4，適用于商業、軌道交通等諧波、無功需求相對中等的場合；
Ⅲ：系數 ah約為0.25，系數 η約為0.55，適用于重工業、制造業等諧波、無功需求相對較大的場合；
