安科瑞ASCP500-40B多回路電氣防火限流式保護箱

　　1 概述

　　電氣防火流式保護器可有效克服傳統斷路器、空氣開關和監控設備存在的短路電流大、切斷短路電流時間長、短路時產生的電弧火花大，以及使用壽命短等弊端，發生短路故障時，能以微秒*速度快速限制短路電流以實現滅弧保護，從而能顯著減少電氣火災事故，保障使用場所人員和財產的安全。

　　安科瑞ASCP500-40B多回路電氣防火限流式保護箱集成了 6 個限流單元，可以實現 6 個單相回路的短路保護滅弧功能，額定電流為 40A。接線簡單，方便安裝，擴展性強。可廣泛應用于學校、醫院、商場、賓館、娛樂場所、寺廟、文物建筑、會展、住宅、倉庫、幼兒園、老年人建筑、集體宿舍、電動車充電站及租賃式商場商鋪、批發市場、集貿市場、甲乙丙類危險品庫房等各種用電場所末端干、支路的線路保護。

　　2 功能特點

　　■ 短路保護功能。保護箱可以實時監測 6 個單相回路電流，當某個線路發生短路故障時，能在 150微秒內實現快速限流滅弧保護，并發出聲光報警信號。

　　■ 過載保護功能。保護箱后方負載電流過載且過載持續時間超過動作時間(3~60 秒可設)時，保護箱內限流單元啟動限流保護，并發出聲光報警信號。

　　■ 超溫保護功能。保護箱內部含有風扇等器件，當保護箱內溫度持續過高，內部限流單元實施超溫限流保護，并發出聲光報警信號。

　　■ 過欠壓保護功能。保護箱可以檢測線路電壓，當發生欠壓或過壓時，保護箱發出聲光報警信號可預先單獨設置限流單元是否啟動限流保護。

　　■ 線纜溫度監測功能。保護箱可以監測出線線纜溫度，當被監測線纜溫度超過報警設定值時，保護箱發出聲光報警信號，可預先單獨設置限流單元是否啟動限流保護。

　　■ 剩余電流監測功能。保護箱可以監測出線剩余電流，當被監測線路剩余電流超過報警設定值時，保護箱發出聲光報警信號，可預先單獨設置限流單元是否啟動限流保護。

　　■ 保護箱具有 1 路 RS485 接口，選配無線通訊功能，可選 2G、NB-IoT、4G 通訊方式。可以將數據發送到后臺監控系統，實現遠程監控。監控后臺可以是安科瑞 Acrel-6000/B 電氣火災監控主機，也可以是安科瑞 Acrel-6000 安全用電管理云平臺，或第三方監控軟件或平臺。

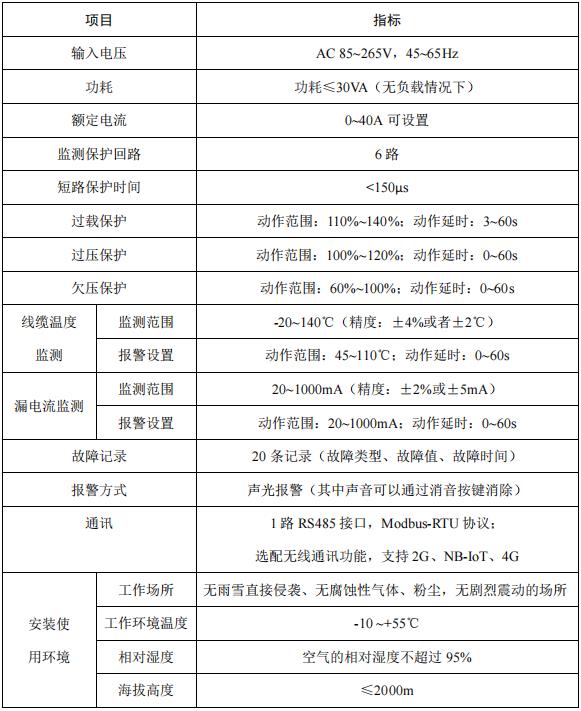

　　3 技術參數

　　4 安裝與接線

　　4.1 外形和尺寸

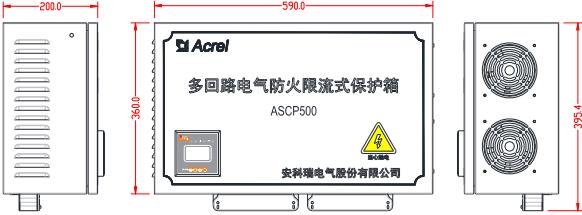

　　ASCP500 多回路電氣防火限流式保護箱的外形與安裝尺寸如下圖所示(單位 mm)：

　　4.2 安裝方法

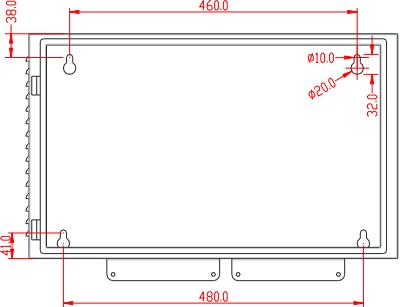

　　ASCP500 多回路電氣防火限流式保護箱采用壁掛式安裝，可以掛裝在墻面，也可安裝固定于配電箱內部。其安裝固定孔如下圖所示：

　　4.3 注意事項

　　1)在使用 ASCP500 多回路電氣防火限流式保護箱時，應注意設置保護箱內限流單元的額定電流應該與其前一斷路器的額定電流保持一致。例如，當保護箱輸入端斷路器的額定電流為 32A 時，應將限流單元額定電流設置為 32A。為保障保護箱的正常使用，嚴禁將其使用于與其前端斷路器的額定電流不匹配的配電線路中。

　　2)接線時應按接線圖操作，同時為了防止接頭處接觸電阻過大而導致局部過熱，也避免因接觸不良而導致保護箱工作不正常，應確保保護箱相應端子接線擰緊壓實。

　　4)嚴禁非專業人士擅自打開保護箱外殼。保護箱投入使用之后，即使被保護線路發生短路或過載故障而被限流保護時，保護箱進出線端子仍處于帶電狀態，不允許隨意碰觸用電線路的金屬部分，應及時通知相關人員檢查線路，排除故障，故障排除后，長按顯示單元的復位按鍵約 2 秒鐘，使保護箱恢復正常運行。
